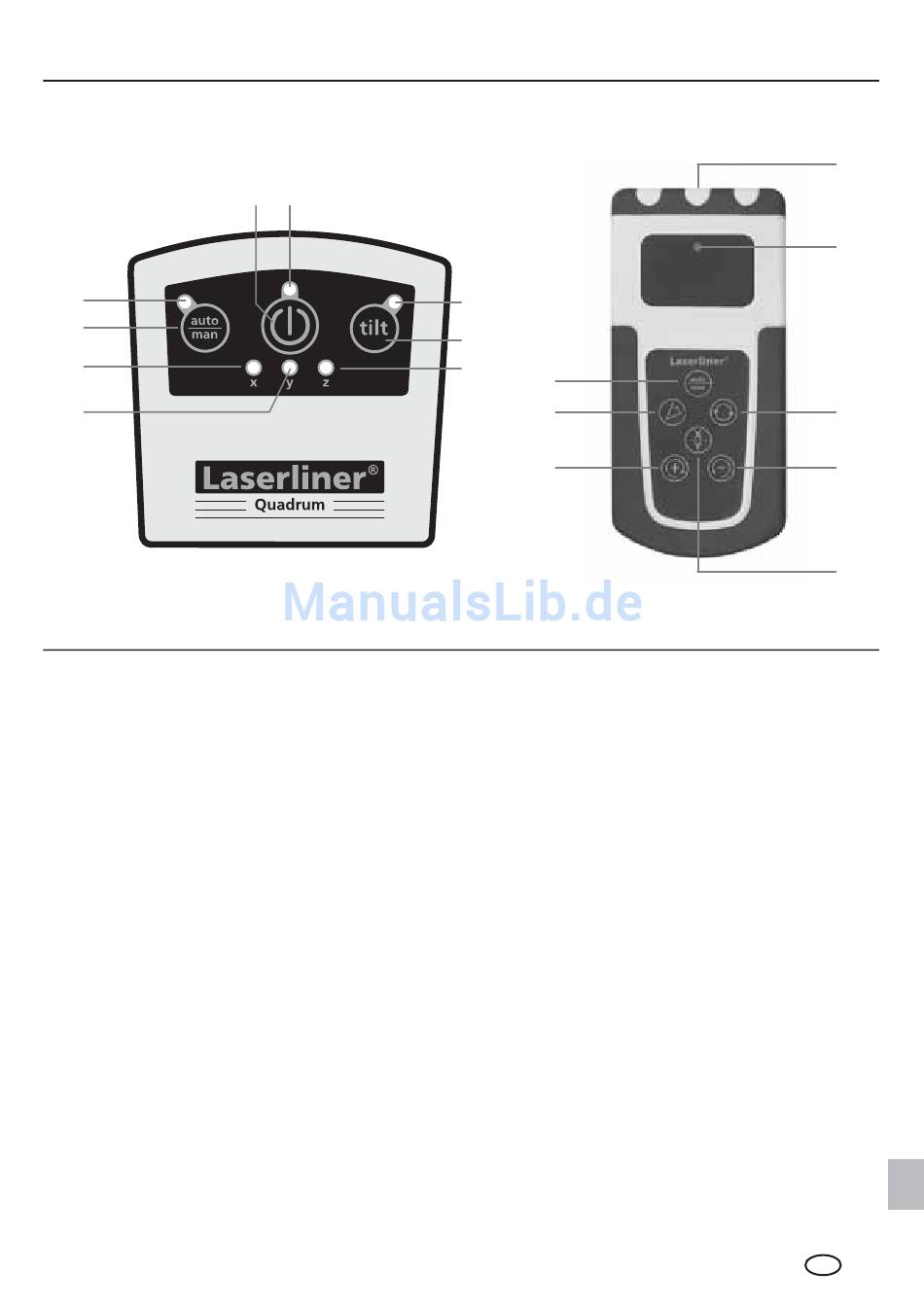

Панел за управление Quadrum
2
1
7
8
1 Функция Автом./ Ръчно
2 Светодиод за функцията
Автом./ Ръчно
Светодиодът е изключен:
Автоматично подравняване
Светодиодът е включен: Ръчно
подравняване
3 Бутон ВКЛ/ИЗКЛ
4 Работна индикация
5 Светодиод - функция за наклон
6 Функция за наклон
7 LED X-ос
8
LED Y-ос
9
LED Z-ос
10 Изход за инфрачервен сигнал
3 4
Quadrum / Quadrum Green
Дистанционно
5
6
9
1
12
13
11 Работна индикация
12 Режим сканиране
13 Бутон да позициониране
(въртене надясно)
Функция Автом./ Ръчно:
Накланяне на X/Y-осите
14 Избор на скоростта на ротация
600 / 300 / 120 / 60 / 0 об/мин
15
Бутон да позициониране
(въртене наляво)
Функция Автом./ Ръчно:
Накланяне на X/Y-осите
16 Превключване X-/Y-ос
управление
10
11
14
15
16
