Підготовка перевірки калібрування
Калібрування лазера можна перевіряти. Установіть прилад у центрі між
2 стінами, що віддалені одна від одної щонайменш на 5 м. Увімкніть прилад.
Для оптимальної перевірки використовуйте штатив. ВАЖЛИВО: має бути
задіяною функція Sensor Automatik (СД-індикатор автоматичного/ручного
режимів не горить).

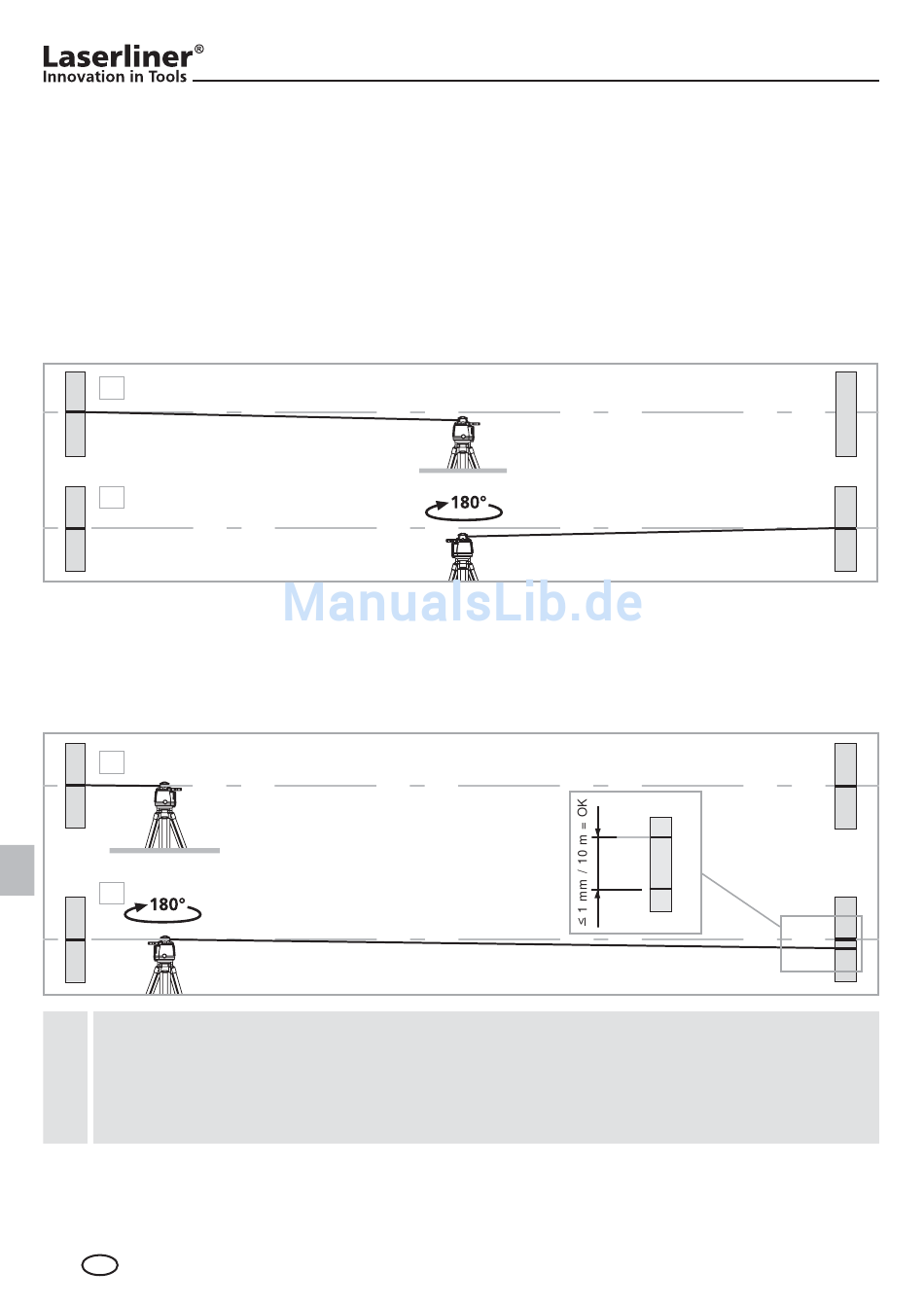

1. Помітьте крапку A1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку A2. Тепер між крапками А1 і А2
встановлене горизонтальне відношення.
1.
A1
2.
A1
Перевірка калібрування
3. Встановити прилад якомога ближче до стіни на висоті крапки А1.
4. Поверніть прилад на 180° і помітьте крапку A3. Різниця між А2 і А3 є допуском.
5. Повторіть кроки 3 та 4 для перевірки вісі Y або вісі Z.
3.
A1
4.
Нове калібрування потрібно, якщо на осі X, Y або Z точки A2 і A3
!
розташовані на відстані більш ніж 1 мм на 10 м одна від одної.
Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.
