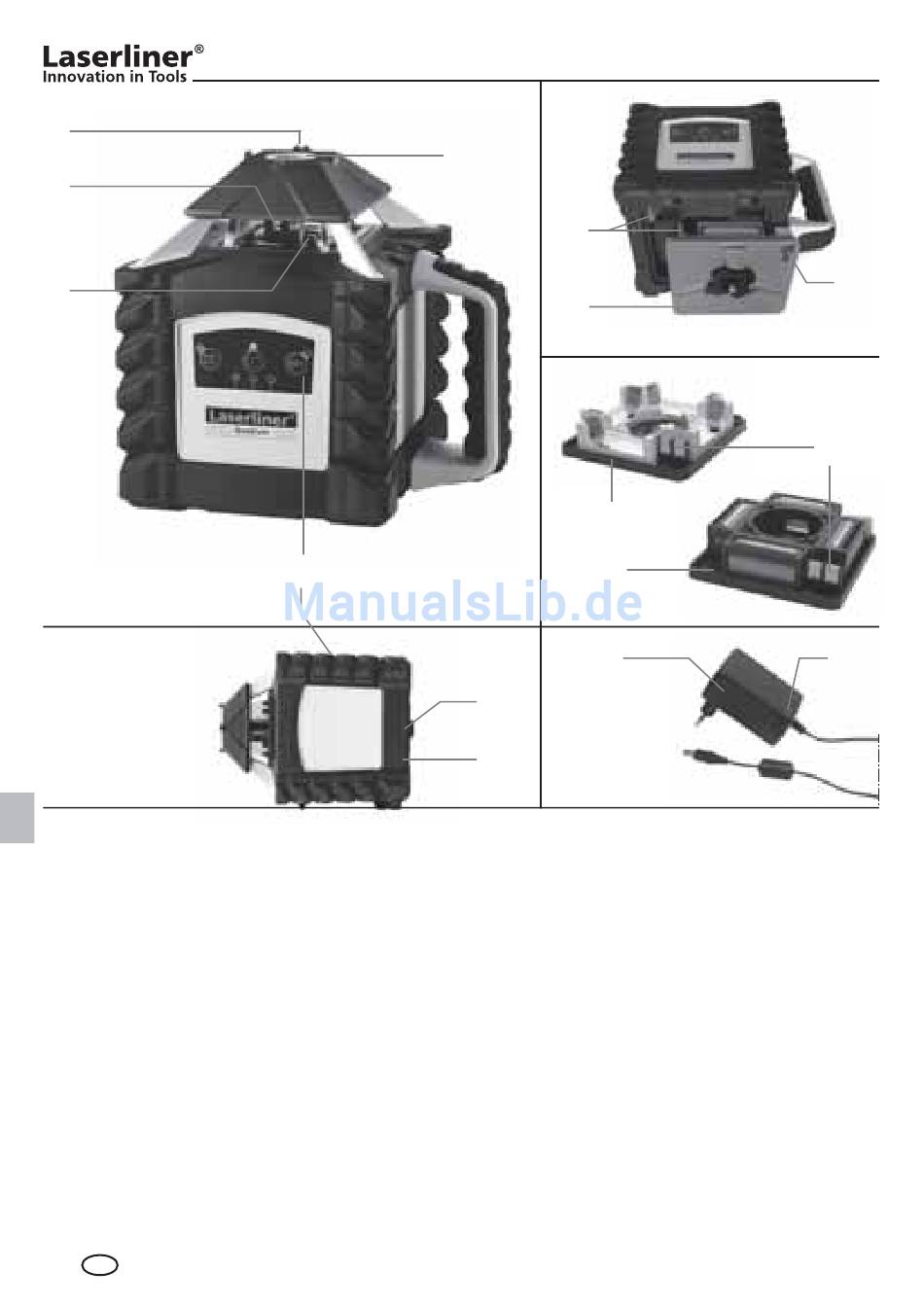

A
C
D
Работа в
вертикальном
положении
A Быстрое наведение через визир
B
Выход опорного / вертикального
лазерного луча
C Призменная головка / выход луча
лазера
D Приемные диоды дистанционного
управления (4 x)
E Панель управления
F Резьба 5/8" для горизонтального
режима
G Приемный блок для аккумулятора
или батарейного отсека
162 RU
B
E
H
I
K
L
M
F
G
H Электрические контакты
I
Крепёжная гайка для батарейного
отсека или аккумулятора
J Зарядное гнездо
K
Батарейный отсек
L Отсек для аккумулятора
M Зарядный блок / блок питания
N
Индикатор работы
красный: идет зарядка
аккумулятора
зелёный: процесс зарядки
завершен
J
H
N
