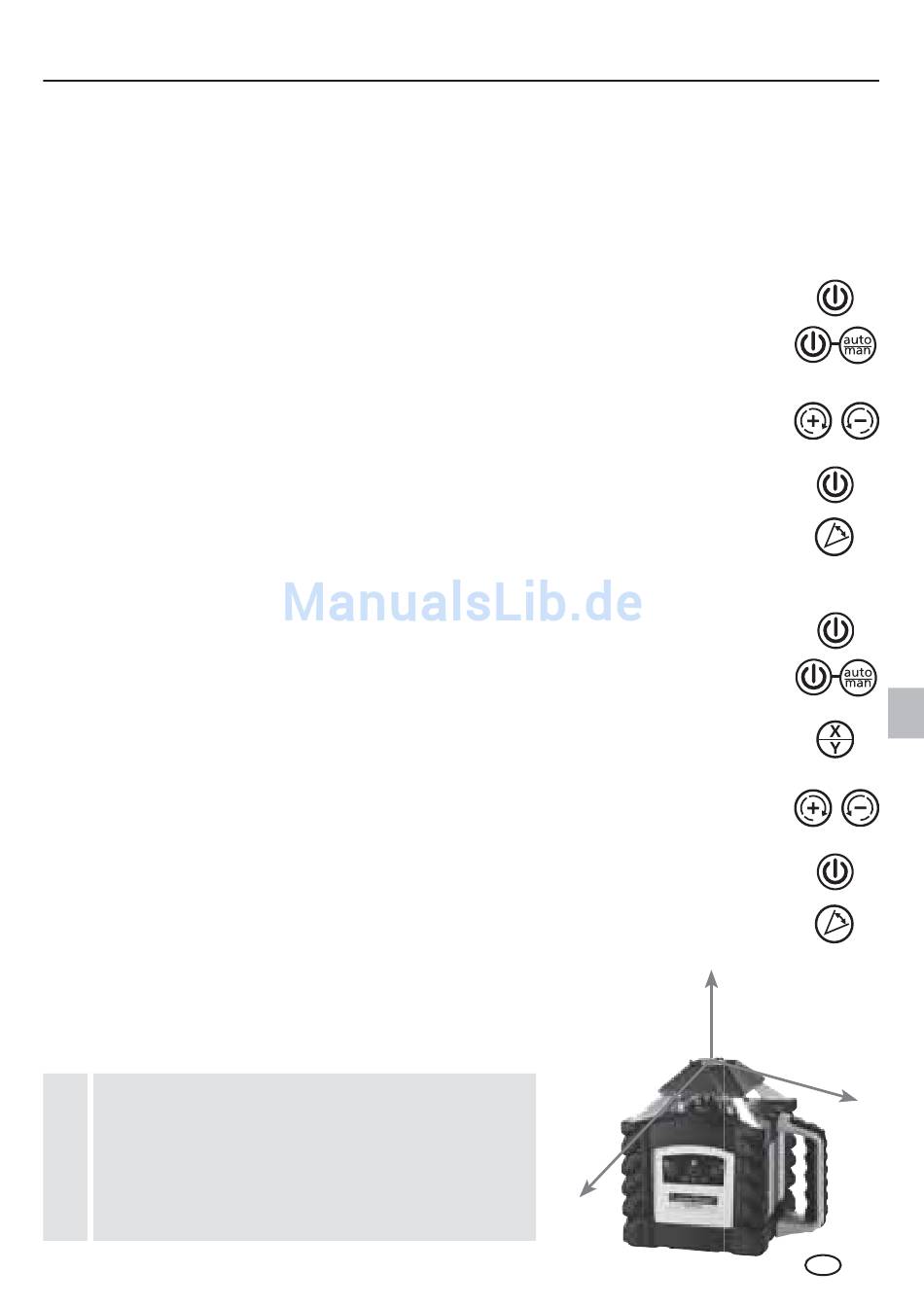

Justeringsmodus
Pass på posisjoneringen av rotasjonslaseren under justeringen.
Juser alltid alle aksene.
Justering av X-aksen
Aktivering av justeringsmodus: Slå på Quadrum. Trykk på
PÅ / AV knapp og auto/man-knapp samtidig inntil X-LED-en
blinker raskt.
Justering: Med pluss-/minus-tastene kjøres laseren fra
sin aktuelle posisjon og til referansepunktets høyde A2.
Vraking av justeringen: Slå av apparatet.
Lagring: Den nye justeringen lagres med scanneknappen.
Justering av Y- og Z-aksen
Aktivering av justeringsmodus: Slå på Quadrum. Trykk på
PÅ / AV knapp og auto/man-knapp samtidig inntil X-LED-en
blinker raskt.
Bytt til Y-aksen med X/Y-tasten.
Justering: Med pluss-/minus-tastene kjøres laseren fra
sin aktuelle posisjon og til referansepunktets høyde A2.
Vraking av justeringen: Slå av apparatet.
Lagring: Den nye justeringen lagres med scanneknappen.
Til justering av Z-aksen stilles apparatet opp
vertikalt, og så går man frem slik det forklares
for justering av Y-aksen.
Kontroller regelmessig justeringen
!
før bruk, etter transporter og lengre
lagring. Kontroller da alltid alle aksene.
Quadrum / Quadrum Green
Y
Z
X- / Y- /
Z- akser
X
NO 145
