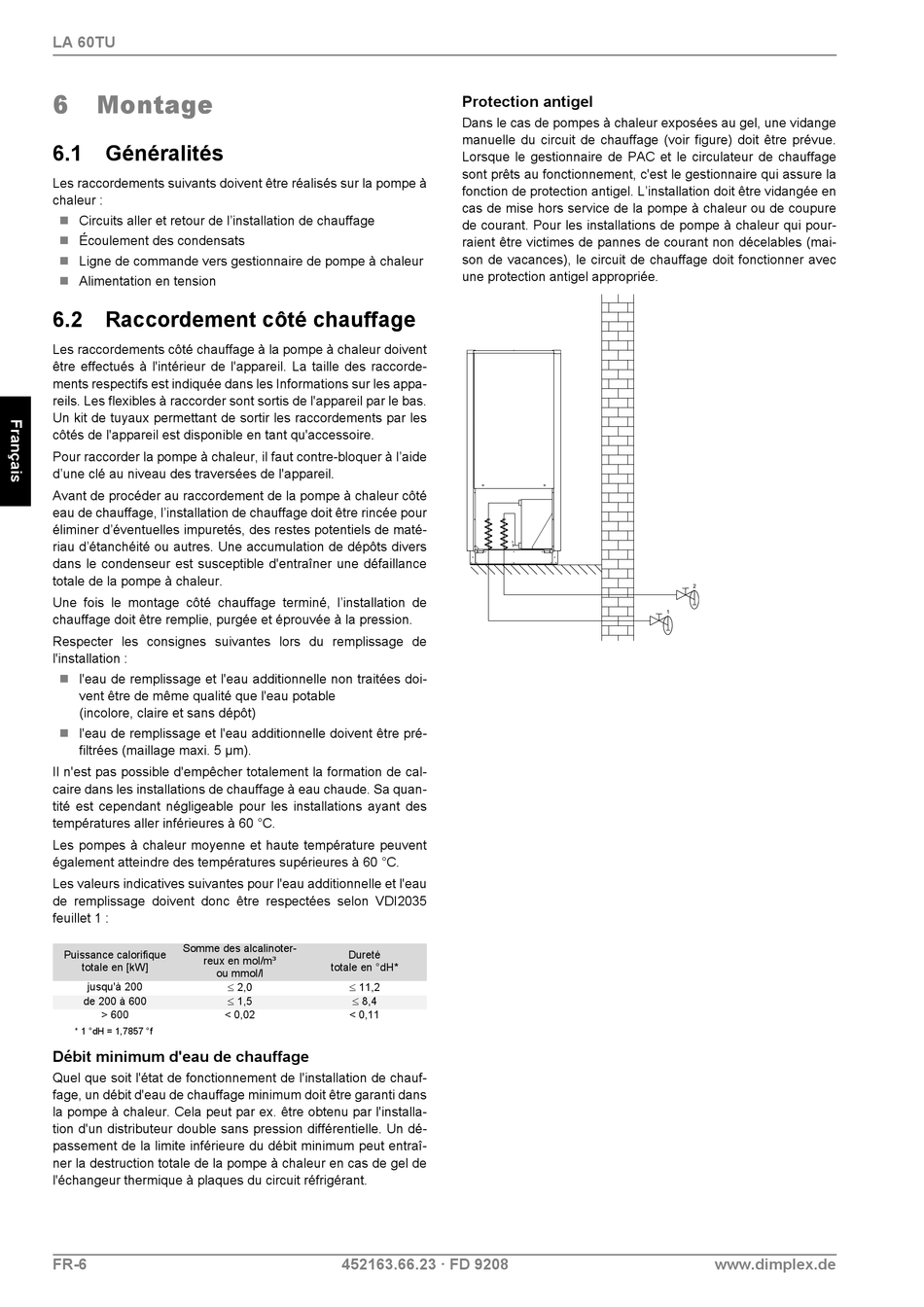

LA 60TU
6 Montage
6.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
 Circuits aller et retour de l'installation de chauffage
 Écoulement des condensats
 Ligne de commande vers gestionnaire de pompe à chaleur
 Alimentation en tension
6.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur doivent
être effectués à l'intérieur de l'appareil. La taille des raccorde-
ments respectifs est indiquée dans les Informations sur les appa-
reils. Les flexibles à raccorder sont sortis de l'appareil par le bas.
Un kit de tuyaux permettant de sortir les raccordements par les
côtés de l'appareil est disponible en tant qu'accessoire.
Pour raccorder la pompe à chaleur, il faut contre-bloquer à l'aide
d'une clé au niveau des traversées de l'appareil.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés, des restes potentiels de maté-
riau d'étanchéité ou autres. Une accumulation de dépôts divers
dans le condenseur est susceptible d'entraîner une défaillance
totale de la pompe à chaleur.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
 l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
 l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
* 1 °dH = 1,7857 °f
Débit minimum d'eau de chauffage
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement de la limite inférieure du débit minimum peut entraî-
ner la destruction totale de la pompe à chaleur en cas de gel de
l'échangeur thermique à plaques du circuit réfrigérant.
FR-6
Dureté
totale en °dH*

2,0 11,2

1,5 8,4
< 0,11
452163.66.23 · FD 9208

Protection antigel

Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage (voir figure) doit être prévue.
Lorsque le gestionnaire de PAC et le circulateur de chauffage
sont prêts au fonctionnement, c'est le gestionnaire qui assure la
fonction de protection antigel. L'installation doit être vidangée en
cas de mise hors service de la pompe à chaleur ou de coupure
de courant. Pour les installations de pompe à chaleur qui pour-
raient être victimes de pannes de courant non décelables (mai-
son de vacances), le circuit de chauffage doit fonctionner avec
une protection antigel appropriée.
