Funktionsprinzip
Gerinne
Messgröße - Durchfluss
VEGAMET 624 • 4 ... 20 mA/HART
t m
%
100
75
50
25
...
0
60
ON
OFF
1

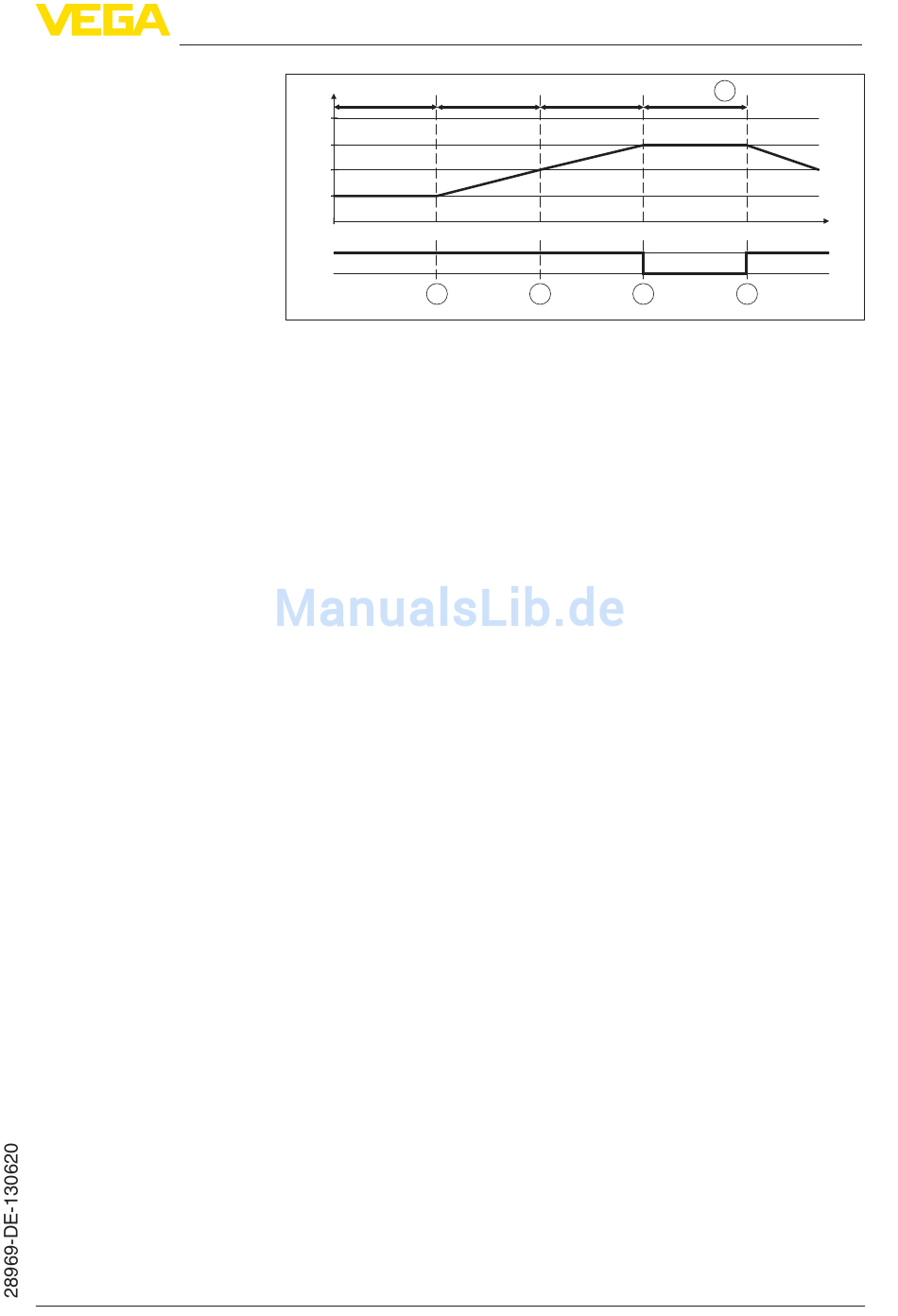

Abb. 13: Beispiel für Tendenzerkennung
1 Alter Mittelwert = 25 %, neuer Mittelwert = 25 %
Differenz < 25 % -> Relais ON
2 Alter Mittelwert = 25 %, neuer Mittelwert = 37,5 %
Differenz < 25 % -> Relais ON
3 Alter Mittelwert = 37,5 %, neuer Mittelwert = 62,5 %
Differenz = 25 % -> Relais OFF
4 Alter Mittelwert = 62,5 %, neuer Mittelwert = 75 %
Differenz < 25 % -> Relais ON
5 tm -> max. Reaktionszeit

8.4 Durchflussmessung

Zur Durchflussmessung in offenen Gewässern muss eine Ein-
schnürung bzw. ein genormtes Gerinne verwendet werden. Dieses
Einschnürung erzeugt je nach Durchflussmenge einen bestimmten
Rückstau. Aus der Höhe dieses Rückstaus kann nun der Durchfluss
abgeleitet werden. Die Durchflussmenge wird über eine entspre-
chende Anzahl Pulse am Relais- oder Stromausgang zur Verfügung
gestellt.
Jedes Gerinne verursacht je nach Art und Ausführung einen unter-
schiedlichen Rückstau. Die Daten folgender Gerinne stehen im Gerät
zur Verfügung:
•
Palmer-Bowlus-Flume
•
Venturi-Rinne, Trapezwehr, Rechtecküberfall
•
Dreiecküberfall, V-Notch
Inbetriebnahme
Die Konfiguration einer Durchflussmessstelle erfordert PACTware mit
den passenden DTMs. Das Beispiel bezieht sich auf eine Durchfluss-
messung mit einem Radarsensor. Folgende Inbetriebnahmeschritte
müssen durchgeführt werden:
•
Auswahl der Messgröße Durchfluss
•
Abgleich durchführen
•
Gerinne (Linearisierung) wählen
•
Skalierung einstellen
•
Pulsausgänge parametrieren
Wählen Sie im DTM-Fenster "Messgröße" die Option "Durchfluss" mit
der gewünschten Abgleicheinheit.
t m
t m
...
...
120
180
2 3
