Installations- und Betriebsanleitung
C
C
Installations- und Betriebsanleitung
Sehr geehrter Kunde!
Mit der Wahl für ein VC Produkt haben Sie sich für
ein professionelles Gerät entschieden,
das höchste Qualität und Zuverlässigkeit gewährleistet.
Bitte lesen Sie die nachfolgenden Hinweise vor
der Installation bzw. Inbetriebnahme genau durch, damit Sie
in den vollen Genuß aller Produktvorteile kommen.

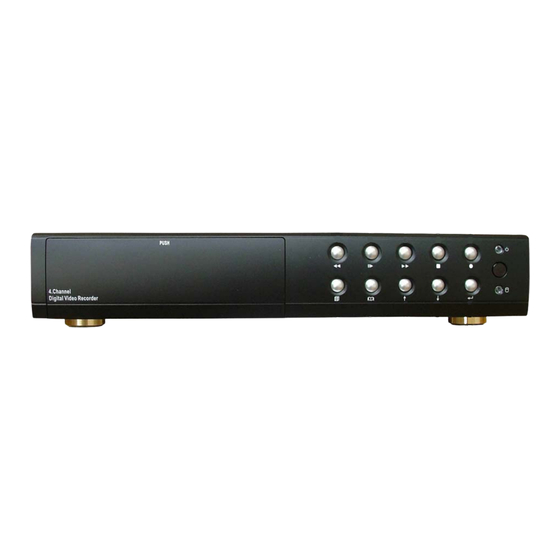

Digitaler Videorekorder
Art. Nr. 13136
©
2006
Änderungen in Technik, Design und Ausstattung vorbehalten
IB_13136 / 31.07.2006
Änderungen in Technik, Design und Ausstattung vorbehalten
IB_13136

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VC 13136

  • Seite 1 Installations- und Betriebsanleitung Installations- und Betriebsanleitung Sehr geehrter Kunde! Mit der Wahl für ein VC Produkt haben Sie sich für ein professionelles Gerät entschieden, das höchste Qualität und Zuverlässigkeit gewährleistet. Bitte lesen Sie die nachfolgenden Hinweise vor der Installation bzw. Inbetriebnahme genau durch, damit Sie in den vollen Genuß...
  • Seite 2 Installations- und Betriebsanleitung Änderungen in Technik, Design und Ausstattung vorbehalten IB_13136...
  • Seite 3: Sicherheitshinweise

    Installations- und Betriebsanleitung Sicherheitshinweise Lesen Sie diese Installations-und Betriebsanleitung vor Inbetriebnahme sorgfältig durch! Damit werden eventuelle Schäden durch nicht sachgemäßen Gebrauch vermieden. Beachten Sie die am Gerät angebrachten Warnhinweise. Die Geräte dürfen nur in trockenen und nicht explosionsgefährdeten Räumen eingesetzt werden. Bevor Sie das Netzteil anschließen, achten Sie darauf, dass die Spannung und Stromaufnahme vom Netzteil der Spannungsangabe auf der Rückseite des Gerätes entsprechen.
  • Seite 4: Inhaltsverzeichnis

    Bildqualität ……………………………………………….. 13 Aufnahmezeitplan ……………………………………….. 14 Untermenü: Passwort …………………………………… 15 Untermenü: Zeit- und Datumseinstellungen ………….. 16 Untermenü: Datumsdarstellung ……………………….. 16 Untermenü: Verbindung zum PC via USB (13136)…… 16 Sequenzeinstellungen HDD-Einstellungen …………… 17 Alarmeinstellungen ……………………………………… 18 Bewegungsdetektion ……………………………………. 19 Netzwerkeinstellungen (13137)………………………… 20 Wiedergabemöglichkeiten ………………………………...
  • Seite 5: Allgemeine Hinweise Zum Dvr

    Am Monitorausgang ist sowohl ein S/W- oder Farbmonitor anzuschliessen. Zur Auslagerung der abgespeicherten Bilder bietet die USB-Schnittstelle eine problemlose Verknüpfung mit jedem handelsüblichen PC ( Art. Nr. 13136). Im PC kann eine Bildnachbearbeitung erfolgen. Die Software ist im Lieferumfang enthalten und wird auf einer separaten CD mitgeliefert.
  • Seite 6: Bedienelemente Auf Der Frontseite

    Bedienelemente auf der Frontseite AUFNAHME Aufnahme beginnt STOPP Aufnahme oder Wiedergabe wird gestoppt. Die Stoppfunktion des Aufnahmemodus ist nur mit autorisiertem Passwort möglich. Als Passwort ist 555555 vorgegeben (Siehe Untermenü „Passwort“ auf Seite 14). SCHNELLER VORLAUF Schneller Vorlauf beginnt. Bis zu 64fach möglich. WIEDERGABE/PAUSE Ein Tastendruck: Wiedergabe beginnt.
  • Seite 7: Anschlüsse Auf Der Rückseite (13136 / 13137)

    8. 12V DC Eingangsbuchse • 9. Audio Ein-/ Ausgang • 10. Netzschalter EIN / AUS • 11. USB 2.0 Anschluss (nur bei Art. Nr. 13136) • 12. VGA-Ausgang (Auflösung:800 X 600, 60Hz) • Die Alarmeingänge dürfen nur mit einem potentialfreien Öffner oder...
  • Seite 8: Anschlüsse Vc-Dvr4A-Mj-W-Vga-Wan

    Anschlüsse auf der Rückseite Anschlüsse VC-DVR4A-MJ-W-VGA-WAN (13137) 7 8 9 1. S-Videoausgang • 2. Monitorausgang (FBAS) • 3. Durchschleif-Monitorausgang (FBAS) • 4. Videoeingänge • 5. Videodurchschleifeingänge • 6. Alarmanschlüsse (4 x Eingang, 1 x Ausgang) • 7. PAL / NTSC Umschalter (für Europa PAL verwenden) •...
  • Seite 9: Videokabelverbindungen

    Videokabelverbindungen BNC-Stecker S-Video-Stecker Es stehen 3 Videoausgänge zur Verfügung (1 x S-Video und 2 x FBAS), sowie ein VGA Ausgang. Beachten Sie, dass der VGA-Monitor eine Auflösung von 800 x 600 / 60Hz unterstützt. Außerdem sind 4 Videoeingänge und 4 Videodurchschleifeingänge vorhanden.
  • Seite 10: Anschlüsse Für Alarmkontakte

    Anschlüsse für Alarmkontakte Es stehen 4 Alarmeingänge für externe Kontakte zur Verfügung, die dem jeweiligen Videoeingang zugeordnet sind. Der Alarmeingang darf nur mit einem spannungsfreien (potentialfreien) Kontakt belegt werden. Der jeweilige Eingangskontakt kann ein Öffner oder Schliesser sein. Steht der Alarmeingangskontakt nur kurzfristig als Impuls an, wird die Länge der Alarmaufnahmezeit durch die Programmierung im Menüpunkt “Alarmeinstellungen”...
  • Seite 11: Netzkabelverbindung Und Inbetriebnahme

    Netzkabelverbindung und Inbetriebnahme Nachdem Sie alle Videoverbindungen zum DVR hergestellt haben, nehmen, Sie das Gerät in Betrieb, indem Sie das Tischnetzteil mit der Steckdose und der 12V DC Eingangsbuchse des DVR´s verbinden. Schalten Sie außerdem den Netzschalter auf der Rückseite des DVR´s ein. Es dauert ca.
  • Seite 12: Menüanzeige / Programmierung

    Menüanzeige / Programmierung DVR einschalten Es erscheinen auf dem HAUPTMENÜ Monitor die Livebilder KAMERAAUSWAHL 1234 AUFNAHMEAUSWAHL 1234 Menütaste drücken 田 AUFNAHMEMODUS Hauptmenü erscheint AUFNAHMERATE 1-25 Kam.1 Kam.2 BILDQUALITÄT NI-NO-HO Kam.3 Kam.4 AUFNAHMEZEITPLAN Menütaste drücken UNTERMENÜ Zurück zur HDD-EINSTELLUNGEN Livebilddarstellung ALARMEINSTELLUNGEN NETZWERKEINSTELLUNGEN Aufnahmetaste drücken Kam.1 Kam.2...
  • Seite 13: Hauptmenü

    Hauptmenü / Kameraauswahl Hauptmenü Wenn sich der DVR im Aufnahmemodus befindet, ist erst nach Drücken der Stopp-Taste die Menütaste in Funktion. Bevor der DVR den Stopp-Befehl akzeptiert, müssen Sie das hinterlegte Passwort (siehe Menü „Passwort“) eingeben, damit der DVR den Aufnahmemodus beendet. Notwendige Menütaste HAUPTMENÜ...
  • Seite 14: Aufnahmeauswahl

    Aufnahmeauswahl / Aufnahmemodus Auch während einer Aufnahme ist parallel dazu eine Hinweis Livebild-Wiedergabe auf dem Monitor möglich. Bildauswahl erfolgt dabei über die -Taste. Aufnahmeauswahl Unabhängig von der Anzahl der HAUPTMENÜ angeschlossenen Kamerasignale KAMERAAUSWAHL 1234 kann selektiert werden, welche der AUFNAHMEAUSWAHL 1234 Kamerasignale aufgezeichnet 田...
  • Seite 15: Aufnahmerate

    Aufnahmerate Aufnahmerate Es sind 5 verschiedene HAUPTMENÜ Aufnahmeraten möglich (siehe KAMERAAUSWAHL 1234 nachstehende Tabelle). AUFNAHMEAUSWAHL 1234 Die Aufnahmerate gibt die 田 AUFNAHMEMODUS Anzahl AUFNAHMERATE 4-25 BILDQUALITÄT NI-NO-HO der Bilder pro Sekunde an, die AUFNAHMEZEITPLAN insgesamt von den UNTERMENÜ freigeschalteten HDD-EINSTELLUNGEN Kameraeingängen aufgezeichnet ALARMEINSTELLUNGEN werden sollen.
  • Seite 16: Bildqualität

    Bildqualität Bildqualität HAUPTMENÜ Es sind 3 Qualitätsstufen KAMERAAUSWAHL 1234 einstellbar: AUFNAHMEAUSWAHL 1234 NIEDRIG - NORMAL - HOCH 田 AUFNAHMEMODUS AUFNAHMERATE 1-25 BILDQUALITÄT NI-NO-HO AUFNAHMEZEITPLAN UNTERMENÜ HDD-EINSTELLUNGEN ALARMEINSTELLUNGEN NETZWERKEINSTELLUNGEN Je höher Sie die Bildqualität einstellen, desto sauberer Hinweis und klarer ist die Wiedergabe der abgespeicherten Bilder. Eine höhere Bildqualität wird erreicht, indem man die Komprimierung der Bilddaten reduziert.
  • Seite 17: Aufnahmezeitplan

    Aufnahmezeitplan Im Aufnahmezeitplan kann für jede Tageszeit Aufnahmezeitplan nach Stunden unterteilt festgelegt werden, unter welchen Bedingungen eine Aufnahme möglich ist bzw. erfolgen soll. HAUPTMENÜ KAMERAAUSWAHL 1234 = Zeitsteuerung (es erfolgt in der AUFNAHMEAUSWAHL 1234 eingestellten Zeit automatisch eine 田 AUFNAHMEMODUS Aufzeichnung bzw.
  • Seite 18: Untermenü: Passwort

    Untermenü: Passwort Untermenü 13136 / 13137 Im Hauptmenü wandern Sie mit dem Cursor zum „UNTERMENÜ“ und drücken die “ Taste”. Es erscheint dann das Untermenü. VC-DVR4-MJ-W-VGA-USB (13136) VC-DVR4A-MJ-W-VGA-WAN (13137) UNTERMENÜ UNTERMENÜ PASSWORT ÄNDERN PASSWORT ÄNDERN ZEIT/DATUMS EINSTELLUNGEN ZEITEINSTELLUNGEN AUDIOAUFNAHME (ON)
  • Seite 19: Untermenü: Zeit- Und Datumseinstellungen

    Taste“ können Sie die Reihenfolge ) und dann ( verändern. Drücken ( Drücken ( ) zum Verlassen des Menüs Verbindung zum PC via USB (nur Art. Nr. 13136) Durch Drücken der “ Taste“ aktivieren Sie UNTERMENÜ den Verbindungsaufbau zum PC. Es PASSWORT ÄNDERN...
  • Seite 20: Sequenzeinstellungen Hdd-Einstellungen

    Sequenzeinstellungen / HDD-Einstellungen Sequenzeinstellungen Im Menü „Aufeinanderfolgende Zeit“ wird AUFEINANDERFOLGENDE ZEIT sek. die Umschaltzeit zwischen den Kameras in der Sequenz eingestellt. Diese kann Drücken ( ) und dann ( zwischen 1-9 Sekunden variieren. Mit der Drücken ( ) zum Verlassen des Menüs “...
  • Seite 21: Alarmeinstellungen

    Alarmeinstellungen Alarmeinstellungen Im Hauptmenü wandern Sie mit dem Cursor zu „ALARMEINSTELLUNGEN“ und drücken die “ Taste”. Es erscheint der Menüpunkt “ALARMEINSTELLUNGEN”. Mögliche einstellbare Varianten: ALARMEINSTELLUNGEN Aufnahmedauer: DAUER DER ALARMAUFNAHME 5-30SEC 5 - 10 - 15 - 20 - 25 - 30 Sekunden ALARMDAUER AM AUSGANG 0-30SEC BEWEGUNG EMPFINDLICHES SETUP...
  • Seite 22: Bewegungsdetektion

    Alarmeinstellungen Bewegungsdetektion In diesem Menü wird die Empfindlichkeit BEWEGUNG EMPFINDLICHES SETUP der einzelnen Videoeingänge für die Bewegungsdetektion eingestellt. 4444 In der ersten Zeile ist die aktuelle : : : : Einstellung ersichtlich. 1234 (CH) Der darüber stehende Pfeil (V) zeigt an, für welchen Videoeingang eine Veränderung 0:MEHR 9:WENIGER (EMPFINDLICH)
  • Seite 23: Netzwerkeinstellungen (13137)

    Netzwerkeinstellungen nur 13137 Netzwerkeinstellungen Im Menüpunkt Netzwerkeinstellungen kann der Rekorder an ein vorhandenes Netzwerk angepasst werden. 1. Um eine Netzwerkverbindung zum Rekorder zu NETZWERKEINSTELLUNGEN ermöglichen, muss der Pkt. „FERNZUGRIFF ZULASSEN“ auf „JA“ gestellt werden. FERNZUGRIFF ZULASSEN JA/NEIN 2. Die „MAC ADDRESS“ ist eine feste Adresse MAC ADDRESS 05:02:08:15:48:14 und kann nicht verändert werden.
  • Seite 24: Verbindung Zum Dvr Über Lan Software

    Netzwerkeinstellungen nur 13137 Verbindung zum DVR über LAN Software Betätigen Sie die „Connect“Taste Es erscheint das „Remote DVR Client“ Fenster Betätigen Sie den Button „Search DVR“. Im Netzwerk wird nach vorhandenen DVR gesucht. Beachten Sie bitte, das nur DVR gefunden werden, für die sowohl im Menü...
  • Seite 25 Netzwerkeinstellungen nur 13137 Verbindungsstatus Wenn über das Netzwerk eine erfolgreiche Verbindung hergestellt wird, erscheint die Anzeige „Connected“ und die IP-Adresse des Rekorders wird in der Zeile „DVR- IP“ dargestellt.. Verbindungsanzeige IP Adresse des DVR Um die Verbindung zu unterbrechen, betätigen Sie bitte die Taste „Disconnect“. Die Netzwerk-Software können Sie mit „Close Window“...
  • Seite 26: Bedienung Des Recorders

    Netzwerkeinstellungen nur 13137 Bedienung des Recorders DVR Control Die Funktionstasten Aufzeichnung (REC) und Wiedergabe (PLAY) erlauben, von dem Auswerterechner aus die Funktionen des DVR-Recorders auszuführen. Capture&Play Aufzeichnung und Wiedergabe auf dem Auswerterechner: Wenn Sie die „REC“ Taste betätigen, werden die Bilder als „stream_files“...
  • Seite 27: Dvr Management

    Netzwerkeinstellungen nur 13137 DVR Management Diese Option erlaubt Ihnen folgende Funktionen des Rekorders einzustellen: Bildqualität, Aufzeichnungsgeschwindigkeit, Dauer der Alarmaufnahme, Alarmdauer am Ausgangsrelais, Eingangskanäle, Aufnahmekanäle und Aufnahmezeitplan. Alle Einstellungen werden im Rekorder übernommen und entsprechen den Menüeinstellungen im Rekorder. Ziehen Sie gegebenenfalls die Beschreibung der Menüeinstellungen des Rekorders zur Hilfe heran Der Menüpunkt „AUFNAHMEMODUS“...
  • Seite 28 Netzwerkeinstellungen nur 13137 AVI Datei Klicken Sie auf die Taste „Save as AVI“ um Livebilder oder aufgezeichnete Bilder auf der Festplatte des PC aufzuzeichnen. Betätigen Sie während der Livebildübertragung den Button „Save as AVI“ werden die Livebilder zum Auswerterechner übertragen und aufgezeichnet. Wird eine Sequenz abgespielt und der Button „Save as AVI“...
  • Seite 29: Wiedergabemöglichkeiten

    Wiedergabemöglichkeiten Bedienungselemente Wiedergabe STOPP-TASTE SCHNELLER VORLAUF-TASTE WIEDERGABE/PAUSE-TASTE SCHNELLER RÜCKLAUF-TASTE AUF-TASTE AB-TASTE QUADRANTENDARSTELLUNG AUFNAMESUCHE ÜBER ZEIT / DATUM HDD: MASTER VIDEOEINGANG 1 25.06.04 10:00:00 – 26.06.04 12:44:54 VIDEOEINGANG 2 >01 ZEIT 25.06.04 10:00:00 >02 SENSOR 25.06.04 12:10:55 VIDEOEINGANG 3 >03 SENSOR 25.06.04 12:20:10 >04 ZEIT 26.06.04 10:00:00 VIDEOEINGANG 4 Je Tastendruck erscheint zunächst die...
  • Seite 30: Spezifikationen

    Anhang I Zertifizierung Für die digitalen Videorecorder mit den Art. Nr. 13136,13137 sind in autorisierten Labors in Taiwan die vorgeschriebenen Testreihen durchgeführt worden. Alle Geräte haben die erforderlichen Spezifikationen erfüllt und besitzen somit eine Zertifizierung...
  • Seite 31: Anhang

    Anhang II Bedienung über USB/Wechselrahmen (Art. Nr. 13136) Es besteht die Möglichkeit, die Auswertung des Systems über eine direkte Verbindung zum DVR über die USB Schnittstelle vorzunehmen, oder die Wechselfestplatte des DVR zu entnehmen, um eine Auswertung direkt am PC vorzunehmen.
  • Seite 32 Anhang II Bedienung über USB/Wechselrahmen (Art. Nr. 13136) Klicken Sie die „Lupe“ an. Über die Eingabe von Zeit und Datum erhalten Sie in unten abgebildetem Fenster eine Liste aller in Frage kommenden Ereignisse. Markieren Sie die gewünschten Ereignisse und betätigen Sie den Button „Find Events“.
  • Seite 33: Anhang Ii: Bedienung Usb /Wechselrahmen (13136) 28 Anhang Iii: Bedienung Wechselrahmen (13137)

    Anhang III Bedienung über Wechselrahmen (Art. Nr. 13137) Es besteht die Möglichkeit, die Festplatte des Systems in den Wechselrahmen eines PC zu schieben, um die Auswertung des Systems direkt im PC vorzunehmen. Installieren Sie die auf der CD mitgelieferte Software. Die Software unterstützt Windows 2000 und Windows XP.
  • Seite 34 Anhang III Bedienung über Wechselrahmen(Art. Nr. 13137) Klicken Sie die „Lupe“ an. Über die Eingabe von Zeit und Datum erhalten Sie in unten abgebildetem Fenster eine Liste aller in Frage kommenden Ereignisse. Markieren Sie die gewünschten Ereignisse und betätigen Sie den Button „Find Events“. Gezielte Suche nach Datum/Zeit Suche nach Ereignis...
  • Seite 35: Anhang Iv: Installation Dynamic Ip (Dyndns)

    Anhang IV DynDNS Anleitung zu Konfiguration eines Routers DI-604 von D-Link zum Zugriff auf die Digitalrekorder Art. Nr. 13137. Konfigurieren Sie Ihren Router zunächst so, das eine Verbindung zum Internet besteht. Lesen Sie hierzu das Handbuch der Fa. D-Link oder nehmen Sie Kontakt mit dem D-Link Support auf.
  • Seite 36: Einrichten Des Dynamic Dns

    Anhang IV Öffnen Sie jetzt Ihr E-Mail Programm. Dort haben Sie eine E-Mail von Dyndns erhalten. Klicken Sie auf den Link um Ihr Konto zu aktivieren. Nachdem Sie den Link gedrückt haben erscheint die Bestätigung. Einrichten des Dynamic DNS Loggen Sie sich anschließend mit den von Ihnen erstellten Zugangsdaten ein.
  • Seite 37 Anhang IV Betätigen Sie jetzt den Button „Dynamic DNS“ Klicken Sie anschließend auf Add Dynamic DNS Sie kommen dann zu dem Eingabebildschirm für Ihre Domain. Geben Sie zuerst den von Ihnen gewünschten Domainnamen ein. Über diesen Namen verbinden Sie sich später über das Internet mit Ihrem Digitalrekorder.
  • Seite 38: Routerkonfiguration

    Anhang IV Als Bestätigung erscheint folgende Oberfläche, nachdem Sie auf „Add Host“ geklickt haben. Verlassen Sie die Webseite dyndns.org nachdem Sie diese Bestätigung erhalten haben. Routerkonfiguration DDNS einrichten Öffnen Sie das Konfigurationsmenü Ihres Routers, indem Sie die IP Adresse Ihres Routers in die Adresszeile Ihres Webbrowsers eingeben.
  • Seite 39: Virtual Server Einrichten

    Anhang IV Virtual Server einrichten Um Daten zu Ihrem Digitalrekorder durchzuleiten müssen zwei Ports frei geschaltet werden. Gehen Sie dafür wie folgt vor: Rufen Sie das Menü „Advanced“ und anschließend das Menü „Viritual Server“ auf. Sie müssen die Ports 14337 und 14338 zu Ihrem Digitalrekorder weiterleiten.
  • Seite 40 Anhang IV Nach dem Speichern können Sie das Routermenü verlassen. Warten Sie 15 Minuten bis sich Ihr Router und der DynDNS Server synchronisiert haben. Beachten Sie bitte, dass eine Verbindung zum Digitalrekorder mit Ihrem Empfangs PC über denselben Router, mit dem auch Ihr Digitalrekorder verbunden ist, nicht funktioniert, sofern der DynDNS Service genutzt wird.
  • Seite 41: Anhang V: Installation Der Festplatte

    Anhang V Installation der Festplatte Entfernen Sie die 3 Schrauben von der Rückseite wie nachfolgend gezeigt Schraube 1 Schraube 2 Schraube 3 Ziehen Sie das Oberteil ab Setzen Sie die Festplatte einfach in den Rahmen. Stellen Sie vor dem Einbau sicher, dass die Brücken auf der Festplatte richtig gesetzt sind.
  • Seite 42 Anhang V Verbinden Sie das Flachkabel und das Netzkabel mit der Festplatte Flachkabelverbindung Netzkabelverbindung Festplatteninstallation beendet...
  • Seite 43: Digitaler Videorekorder

    Installations- und Betriebsanleitung ualitäts- rkunde für das nachstehende VC Videocomponents Produkt Digitaler Videorekorder Art. Nr. 13136 Wir haben das vorstehende Produkt auf Zuverlässigkeit, Ausführung, Funktionsfähigkeit, Sicherheit und Montagefreundlichkeit geprüft. Das Gerät zeigt eine gute Qualität und ist für den Dauereinsatz ausgelegt.
  • Seite 44: Ihr Zuständiger Service-Händler

    Installations- und Betriebsanleitung Ihr zuständiger Service-Händler Alle Rechte vorbehalten, auch die des Nachdrucks im Auszug, der fotomechanischen Wiedergabe und der Übersetzung. Änderungen in Technik, Design und Ausstattung vorbehalten...
