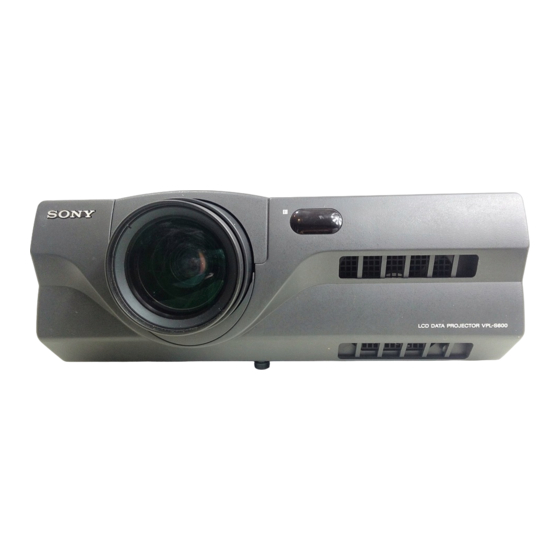

Sony VPL-S600E Bedienungsanleitung
Verwandte Anleitungen für Sony VPL-S600E
Inhaltszusammenfassung für Sony VPL-S600E
- Seite 1 3-862-497-22 (3) LCD Data Projector Bedienungsanleitung Istruzioni per l’uso VPL-S600E © 1998 by Sony Corporation...
- Seite 2 Die Steckdose muß nahe bei diesem Gerät angebracht nicht in den Laser-Sender. und leicht zugänglich sein. • Wenn die Fernbedienung Fehlfunktionen verursacht, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony. Die Fernbedienung wird gemäß den Garantiebestimmungen gegen eine neue ausgetauscht.
-
Seite 3: Inhaltsverzeichnis
Inhalt Übersicht Sicherheitsmaßnahmen ..........4 (D) Merkmale und Funktionen .......... 6 (D) Lage und Funktion der Teile und Bedienelemente .. 8 (D) Vorderseite ..............8 (D) Rückseite ..............13 (D) Fernbedienung ............15 (D) Aufstellung und Betrieb des Projektors Aufstellen des Projektors ......... 17 (D) Anschließen ............... -
Seite 4: Sicherheitsmaßnahmen
Sie auch Ihre Hände davon fern - die ausströmende Luft ist heiß! • Wird der Projektor an der Decke installiert, muß für die Installation die Projektoraufhängung PSS-600 von Sony verwendet werden. • Achten Sie darauf, die Hände nicht an den Einstellschrauben einzuklemmen, wenn Sie den Projektor heben. -
Seite 5: Vermeiden Eines Internen Hitzestaus
Vermeiden eines internen Hitzestaus Nachdem Sie das Gerät mit der Taste I / u auf der Fernbedienung oder dem Bedienfeld ausgeschaltet haben, trennen Sie das Gerät nicht von der Netzsteckdose, solange der Ventilator noch läuft. Vorsicht Der Projektor ist an der Unterseite mit Ansaugöffnungen und an der Vorderseite mit Auslaßöffnungen ausgestattet. -
Seite 6: Merkmale Und Funktionen
Projektor eine Auflösung von 832 × 624 Punkten für RGB- Eingangssignale und 600 horizontale Fernsehzeilen für Videoeingangssignale. Einfache Konfiguration • Original-APA-Funktion von Sony (Auto Pixel Alignment - automatische Pixelausrichtung) Sie erzielen automatisch eine optimale Bildqualität, indem Sie einfach die Taste APA drücken, wenn das Signal von einem Computer eingespeist wird. -
Seite 7: Kompatibel Mit Verschiedenen Eingangssignalen
Kompatibel mit verschiedenen Eingangssignalen • Bildrasterwandler geladen Dieser Projektor verfügt über einen integrierten Bildrasterwandler, der das Eingangssignal innerhalb von 832 × 624 Punkten konvertiert. • Kompatible Eingangssignale Dieser Projektor eignet sich für folgende Videosignale, die alle projiziert werden können: FBAS-, S-Video- und Farbdifferenzsignale sowie 15-K- RGB-, VGA -, SVGA -, XGA... -
Seite 8: Lage Und Funktion Der Teile Und Bedienelemente
Lage und Funktion der Teile und Bedienelemente Vorderseite !∞ !¢ !£ !¡ !™ 1 Vordere Abdeckung 8 Fernbedienungsdetektor vorn Die Fernbedienung wird in der Innenseite der vorderen 9 Lüftungsöffnungen (Auslaßöffnungen) Abdeckung aufbewahrt. 2 Einstelltaste für Vorderseite Hinweise • Stellen Sie keine Gegenstände in die Nähe der 3 Objektiv Lüftungsöffnungen. - Seite 9 !™ Sicherheitssperre Hinweise Zum Anschließen eines gesondert erhältlichen • Schließen Sie den Projektor nicht an das Stromnetz Sicherheitskabels (Kensington). an, und schalten Sie ihn nicht ein, wenn die vordere Abdeckung angebracht ist. Die Sicherheitssperre entspricht der MicroSaver- • Halten Sie den Projektor beim Tragen nicht an der Sicherheitsvorrichtung von Kensington.
-
Seite 10: So Benutzen Sie Die Einstellschrauben
Lage und Funktion der Teile und Bedienelemente So benutzen Sie die Einstellschrauben Heben Sie den Projektor an, und stellen Sie die Höhe so ein, daß der Projektor waagerecht steht. Eine Einstellschraube befindet sich an der Vorderseite des Projektors und zwei an der Rückseite. Zum Einstellen der Höhe vorne drücken Sie beim Anheben des Projektors die Einstelltaste für Vorderseite. -
Seite 11: Bedienfeld
Bedienfeld POWER LAMP/COVER TEMP/FAN STANDBY SAVING !¡ LIGHT I / u VOLUME – PATTERN INPUT MENU RESET ENTER 1 Taste I / u (Ein/Bereitschaft) 4 Pfeiltasten (V/v/B/b) Zum Ein- und Ausschalten des Projektors, wenn sich Zum Auswählen eines Menüs bzw. zum Auswählen dieser im Bereitschaftsmodus befindet. - Seite 12 Lage und Funktion der Teile und Bedienelemente !º Taste LIGHT Zum Einschalten der Hintergrundbeleuchtung (orange) für das Bedienfeld, wenn das Gerät eingeschaltet ist. Drücken Sie die Taste nochmals, wenn Sie die Hintergrundbeleuchtung wieder ausschalten wollen. !¡ Anzeigen ON: Leuchtet grün, wenn das Gerät eingeschaltet ist. Blinkt grün, während der Ventilator läuft, nachdem Sie das Gerät mit der Taste I / u ausgeschaltet haben.
-
Seite 13: Rückseite
Rückseite VIDEO IN AUDIO IN (MONO) S VIDEO VIDEO AUDIO OUT CONTROL S IN PLUG IN POWER INPUT A INPUT B MOUSE AUDIO MOUSE AUDIO Die Abbildung oben zeigt das Modell VPL-S600U/M. 1 Fernbedienungsdetektor hinten 2 Netzbuchse AC IN Zum Anschluß des mitgelieferten Netzkabels. 3 Einstellschrauben hinten Damit können Sie den Projektor waagerecht ausrichten, wenn er auf einer unebenen Oberfläche... - Seite 14 Lage und Funktion der Teile und Bedienelemente Anschlußfeld VIDEO IN AUDIO IN (MONO) S VIDEO VIDEO AUDIO OUT CONTROL S IN Rückseite PLUG IN POWER INPUT A INPUT B MOUSE AUDIO MOUSE AUDIO Die Abbildung oben zeigt das Modell VPL-S600U/M. 1 Buchsen VIDEO IN 4 INPUT A-/INPUT B-Anschlüsse Zum Anschließen externer Videogeräte, zum Beispiel...
-
Seite 15: Fernbedienung
Fernbedienung Einzelheiten dazu finden Sie unter “Anschließen an einen Sie können die Fernbedienung als drahtlose oder als Computer” auf Seite 18 (D). Kabelfernbedienung verwenden. Die Tasten mit derselben Bezeichnung wie Tasten auf Hinweise zum Laserstrahl dem Bedienfeld haben auch dieselbe Funktion. •... -
Seite 16: Einlegen Der Batterien
Lage und Funktion der Teile und Bedienelemente !º Buchse CONTROL S OUT (Stereominibuchse) Legen Sie die beiden R6-Batterien der Größe AA Zum Anschluß an die Buchse CONTROL S IN am (mitgeliefert) polaritätsrichtig ein. Projektor über das Verbindungskabel (nicht Achten Sie darauf, mitgeliefert), wenn Sie die Fernbedienung mit Kabel die Batterien zuerst verwenden wollen. -
Seite 17: Aufstellen Des Projektors
In diesem Abschnitt wird die Installation des Projektors auf einem Tisch erläutert. Wenn Sie ihn an der Decke montieren wollen, wenden Sie sich bitte an qualifiziertes Sony-Personal (siehe Seite 35 (D)). Stellen Sie die vertikale und horizontale Position des Projektors ein. -
Seite 18: Anschließen
Anschließen Hinweis Für die Buchsen VIDEO IN und AUDIO IN ist die gesondert erhältliche Schnittstellenkarte IFB-X600E erforderlich. Anschließen an einen Computer In diesem Abschnitt wird erläutert, wie Sie den Projektor an einen Computer anschließen. Einzelheiten zum Anschließen an einen Videorecorder finden Sie auf Seite 20 (D) und zum Anschließen an andere Geräte auf Seite 21 (D). -
Seite 19: Anschließen An Einen Ibm Pc/At-Kompatiblen Computer
Hinweise • Schließen Sie alle Verbindungskabel an die INPUT A-Anschlüsse an, wenn Sie ein Signal von den INPUT A-Anschlüssen einspeisen. Schließen Sie alle Kabel an die INPUT B-Anschlüsse an, wenn Sie auch ein Signal von den INPUT B-Anschlüssen einspeisen. • Je nach Computer funktioniert das mitgelieferte Mauskabel möglicherweise nicht ordnungsgemäß. -
Seite 20: Anschließen An Einen Videorecorder
Anschließen Anschließen an einen Videorecorder Im folgenden wird erläutert, wie Sie den Projektor an einen Videorecorder und an externe Aktivlautsprecher anschließen. Einzelheiten zum Anschließen an einen Computer finden Sie auf Seite 18 (D) und zum Anschließen an andere Geräte auf Seite 21 (D). Schlagen Sie bitte auch in den Bedienungsanleitungen zu den anzuschließenden Geräten nach. -
Seite 21: Anschließen Eines Geräts Mit 15-K-Rgb-/Farbdifferenzsignalen
Anschließen eines Geräts mit 15-K-RGB-/Farbdifferenzsignalen Im folgenden wird erläutert, wie Sie den Projektor an ein Gerät mit 15-K- RGB- und Farbdifferenzsignalen anschließen. Einzelheiten zum Anschließen an einen Computer finden Sie auf Seite 18 (D) und zum Anschließen an einen Videorecorder und an externe Aktivlautsprecher auf Seite 20 (D). -
Seite 22: Betrieb Des Projektors
Betrieb des Projektors Fernbedienungsdetektor hinten Fernbedienungsdetektor vorn 4, 6 Anzeige STANDBY COMMAND I / u Anzeige ON MUTING INPUT AUDIO PICTURE POWER LAMP/COVER TEMP/FAN STANDBY SAVING Taste APA MENU LASER LIGHT I / u VOLUME – PATTERN INPUT ENTER R CLICK MENU RESET VOLUME... -
Seite 23: Einstellen Der Lautstärke
Rufen Sie mit der Taste PATTERN am Bedienfeld das “H”-Muster auf, und drehen Sie zur Fokuseinstellung den Fokussierring. H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H... -
Seite 24: So Erzielen Sie Eine Optimale Bildqualität
Betrieb des Projektors So erzielen Sie eine optimale Bildqualität Sie können eine gute Bildqualität erzielen, wenn ein Signal vom Computer eingespeist wird. Drücken Sie die Taste APA auf der Fernbedienung oder am Bedienfeld. Das Bild wird automatisch optimal eingestellt. Hinweise •... - Seite 25 Lösen Sie das Netzkabel von der Netzsteckdose, wenn der Ventilator nicht mehr läuft und die Anzeige STANDBY rot leuchtet. Wenn Sie die Bildschirmmeldung nicht bestätigen können Wenn Sie die Bildschirmmeldung unter bestimmten Umständen nicht bestätigen können, können Sie das Gerät ausschalten, indem Sie die Taste I / u auf der Fernbedienung oder am Bedienfeld etwa eine Sekunde lang gedrückt halten.
-
Seite 26: Arbeiten Mit Dem Menü
Arbeiten mit dem Menü Der Projektor verfügt über ein Menü für verschiedene So blenden Sie die Menüanzeige aus Einstellungs- und Anpassungsoptionen. Erläuterungen zum Auswählen der Menüsprache Drücken Sie die Taste MENU. finden Sie auf Seite 33 (D). Die Menüanzeige wird aber auch automatisch ausgeblendet, wenn eine Minute lang keine Taste Drücken Sie die Taste MENU. -
Seite 27: Das Menü Einst. Bild
Das Menü EINST. BILD Auf dem Menü EINST. BILD können Sie die KONTRAST Bildqualität einstellen. Die Optionen, die je nach Eingangssignal nicht Zum Einstellen des Bildkontrasts. eingestellt werden können, werden im Menü nicht angezeigt. Hinweis Zum Einspeisen von Videosignalen ist die gesondert K O N T R A S T : 8 0 erhältliche Schnittstellenkarte IFB-X600E erforderlich. - Seite 28 Das Menü EINST. BILD SCHÄRFE FARBTEMP. Zum Einstellen der Bildschärfe. Zum Einstellen der Farbtemperatur. V I D E O E I N S T . B I L D K O N T R A S T : 8 0 H E L L I G K : 5 0 S C H Ä...
-
Seite 29: Das Menü Eing.-Einst
Das Menü EING.-EINST Im Menü EING.-EINST können Sie das PUNKT-PHASE Eingangssignal einstellen. Die Optionen, die je nach Eingangssignal nicht Zum Einstellen der Punktphase auf dem LCD-Display eingestellt werden können, werden im Menü nicht und des über die INPUT A/B-Anschlüsse angezeigt. eingespeisten Signals. -
Seite 30: Eingangssignale Und Einstellbare Optionen
Das Menü EING.-EINST BILDFORMAT Eingangssignale und einstellbare Optionen Zum Einstellen des Bildformats. Option Eingangssignal Wenn Sie ein 16:9-Signal (komprimiertes Signal) von Video- oder Farbdiffe- RGB- Schwarz- Geräten wie z. B. einem DVD-Player einspeisen, S-video- renzsignal signal weiß signal (Y/C) signal setzen Sie diese Option auf 16:9. -
Seite 31: Voreingestellte Signale
VGA VESA 85 Hz 37,861 85,080 H-pos V-neg 832 Macintosh 21” 1456 640 × 400 PC-9801 -Normal 24,823 56,416 H-neg V-neg 848 Sony News 1708 640 × 400 VGA-Modus 2 31,469 70,086 H-neg V-pos 800 PC-9821 1600 1280 × 1024... -
Seite 32: Das Menü Einstellung
Das Menü EINSTELLUNG Im Menü EINSTELLUNG können Sie die STATUS (Projektionsschirmanzeige) Einstellungen für den Projektor ändern. Zum Einblenden der Projektionsschirmanzeigen. E I N G . A E I N G . A E I N S T E L L U N G S T A T U S : E I N E I N S T E L L U N G E I N G . -
Seite 33: P Save-Modus (Energiesparmodus)
SPRACHE LAUTSPR. Zum Auswählen der Sprache in den Menüs und Setzen Sie die Option auf AUS, um den Ton der Projektionsschirmanzeigen. eingebauten Lautsprecher stummzuschalten. Ist die Option auf AUS gesetzt, erscheint “LAUTSPR. AUS”, wenn Sie das Gerät einschalten. E I N G . A E I N S T E L L U N G S T A T U S : E I N E I N G . -
Seite 34: Installationsbeispiele
Installationsbeispiele Die Größe des Bildes auf dem Projektionsschirm ändert sich je nach Eingangssignal. Beachten Sie bitte, daß sich der Projektionsabstand je nach Bildgröße ebenfalls ändert. Installation am Boden a: Abstand zwischen dem Projektionsschirm und der Mitte des Objektivs b: Abstand zwischen dem Boden und der Mitte des Objektivs Wand Mitte des c: Abstand zwischen dem Boden und der Standfläche des Projektors... -
Seite 35: Installation An Der Decke
Zur Installation des Projektors an der Decke benötigen Wenn Sie das Gerät an der Decke montieren wollen, Sie die Projektoraufhängung PSS-600. wenden Sie sich bitte an qualifiziertes Sony-Personal. Projektoraufhängung PSS-600 (nicht a: Abstand zwischen dem Projektionsschirm und der Mitte des Objektivs... -
Seite 36: Ungeeignete Aufstellung
Ungeeignete Aufstellung Stellen Sie den Projektor nicht unter folgenden Bedingungen auf. Ansonsten kann es zu Fehlfunktionen kommen, oder der Projektor könnte beschädigt werden. Ungenügende Luftzufuhr • Achten Sie auf ausreichende Luftzufuhr, damit sich im Gerät kein Wärmestau bildet. Stellen Sie das Gerät nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren könnten. -
Seite 37: Hinweise Zur Installation
U V W _ ` a J K L M N Hinweise zur Installation Beachten Sie bitte folgende Hinweise. Kippen Sie das Gerät nicht. Wenn Sie das Gerät wie in der Abbildung aufstellen, kann es umkippen. Dadurch kann es zu Fehlfunktionen kommen. Waagrechte Aufstellung Das Gerät sollte nicht stärker als 20 Grad geneigt werden. -
Seite 38: Wartung
Wartung Hinweis zum Zeitpunkt für das Reinigen des Luftfilters Austauschen der Birne Der Luftfilter sollte alle 300 Stunden gereinigt werden. Wenn sich der Filter nicht mehr richtig reinigen läßt, Wenn die Birne ausgetauscht werden muß, tauschen tauschen Sie ihn gegen einen neuen aus. Sie sie umgehend gegen eine neue Projektorbirne Gehen Sie beim Reinigen des Luftfilters wie im LMP-600 aus. -
Seite 39: Störungsbehebung
Störungsbehebung Wenn am Projektor Probleme auftreten, versuchen Sie bitte anhand der folgenden Tabelle, das Problem einzugrenzen und zu beheben. Wenn das Problem bestehen bleibt, wenden Sie sich bitte an qualifiziertes Fachpersonal von Sony. Symptom Ursache Abhilfemaßnahme Das Gerät wurde mit der Taste I / u aus- Das Gerät läßt sich nicht... - Seite 40 Die Anzeige TEMP/FAN Der Ventilator funktioniert nicht mehr. Wenden Sie sich bitte an qualifiziertes Personal blinkt. von Sony. Sorgen Sie dafür, daß die Lüftungsöffnungen nicht Die Anzeige TEMP/FAN Die Temperatur im Inneren des Geräts blockiert werden. leuchtet auf.
-
Seite 41: Weitere Meldungen
Warnmeldungen In der Liste unten werden die auf dem Projektionsschirm angezeigten Meldungen erläutert.een. Meldung Bedeutung Abhilfemaßnahme Die Temperatur im Inneren des Geräts Zu heiß! Schalten Sie das Gerät aus. ist zu hoch. Ausschaltung in 1 Min. Sorgen Sie dafür, daß die Lüftungsöffnungen nicht blockiert werden. -
Seite 42: Technische Daten
Technische Daten Technische Daten Optische Komponenten Ein-/Ausgang Projektionssystem 3 LCD-Displays, 1 Objektiv, INPUT A/INPUT B Projektionssystem HD, D-Sub, 15polig (weiblich): LCD-Bildschirmträger Analoges RGB-/ 1,3-Zoll-TFT-LCD-Display, Farbdifferenzsignal: R/R-Y: 1.557.504 Pixel (519.168 Pixel × 0,7 Vp-p ±2 dB (75-Ohm- Abschlußwiderstand) Objektiv 1,3faches Zoom-Objektiv G: 0,7 Vp-p ±2 dB (75-Ohm- Abschlußwiderstand) f 50 bis 60 mm/F 2,5 bis 3,0... -
Seite 43: Allgemeines
AUDIO OUT (variabel): Stereominibuchse Mitgeliefertes Zubehör max. 1 V effektiver Mittelwert bei Fernbedienung RM-PJM600 (1) Ausgangssignal von 500 mV R6-Batterien der Größe AA (2) effektivem Mittelwert, Impedanz Video Signal Kabel SMF-401 (1) weniger als 5 kOhm Signaladapter (für Macintosh) CONTROL S IN/PLUG IN POWER Mauskabel Stereominibuchse SIC-S20 (für Macintosh) (2 m) -
Seite 44: Technische Daten
120-Zoll-Flachprojektionsschirm VPS-120FH Einige der Zubehörteile sind in einigen Regionen möglicherweise nicht erhältlich. Einzelheiten dazu erfahren Sie in Ihrer Sony-Niederlassung........................................... 1) Die Birne LMP-600 und VLC-600 ist in einigen Regionen möglicherweise nicht erhältlich. Einzelheiten dazu erfahren Sie in Ihrer Sony-Niederlassung. -
Seite 45: Stiftbelegung Des Mauskabels
Stiftbelegung Stiftbelegung des Mauskabels SIC-S20 RGB-Anschluß (HD, D-Sub, 15polig, weiblich) 13polig Mini-DIN, 4polig R/R-Y N.C. 98/AT/TXD +5V/DTR B/B-Y CLOCK N.C. N.C. DATA HD/C.Sync GND (R) L/PS GND (G) N.C. GND (B) SIC-S21 13polig D-Sub, 9polig Anschluß MOUSE (13polig, weiblich) 98/AT/TXD +5V/DTR 98/AT/TXD CLOCK... -
Seite 46: Schalterstellung Des Signaladapters
Technische Daten Schalterstellung des Signaladapters an Macintosh DIP- Schalter ON (oben) OFF (unten) an Projector DIP-schalter Modus 12345678 VGA/S VGA 31,5 kHz/37,8 kHz 0 0 1 1 1 0 0 1 Macintosh, 13 Zoll 35,0 kHz 1 1 0 0 1 0 0 1 Macintosh, 16 Zoll 49,7 kHz 0 1 0 1 1 0 0 1... -
Seite 47: Abmessungen
Abmessungen Rückansicht Vorderseite Mitte des Geräts Mitte des Geräts 57,5 27,5 222,7 48,8 92,3 Projektions- zentrum 42,5 Projektionszentrum Unteransicht Draufsicht Mitte des Geräts Mitte des Geräts Bohrung für die Montage der PSS-600 41,5 166,5 166,5 Projektionszentrum 120,5 100,5 16.5 ( 16,5 ⁄... - Seite 48 Technische Daten Draufsicht (mit vorderer Abdeckung) Maßeinheit: mm...
-
Seite 49: Index
Index A, B G, H, I, J P, Q Abdeckung vorne 8 (D), 9 (D) GAMMA-MODUS 28 (D) P SAVE-MODUS 12 (D), 33 (D) Abmessungen 47 (D), 48 (D) GRÖSSE 29 (D) Projektionsschirmgröße 17 (D), 34 (D), Anschließen HELLIGK 27 (D) 35 (D) Computer 18 (D) Projektoraufhängung PSS-600 35 (D)
