Steckbrückenbelegung und Codierungen

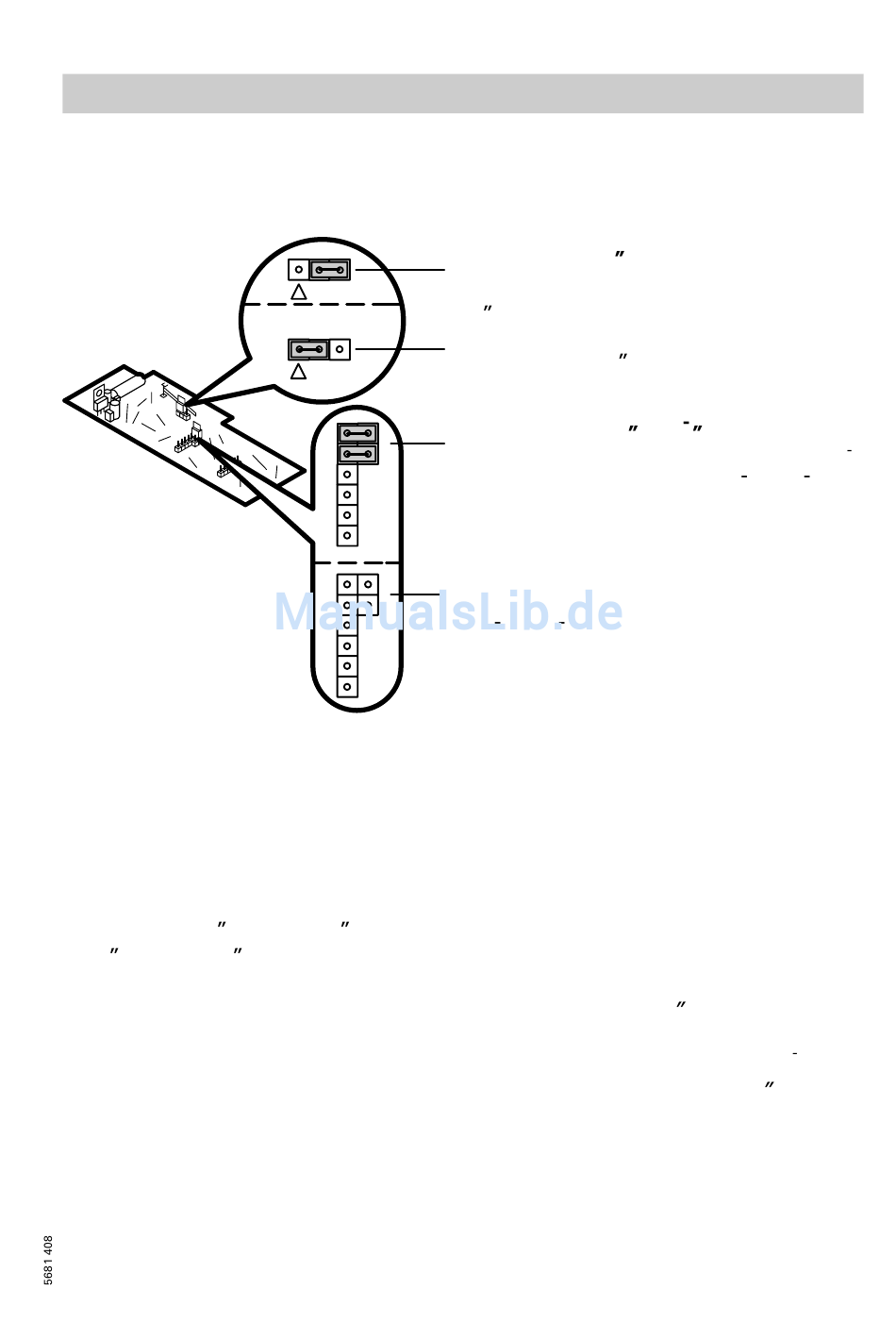

Steckbrückenbelegung auf Leiterplatte VR 20
Regelung)
Externe Anforderung
Codieradresse 30:00 auf 30:01
und 35:00 auf 35:01 umstellen.
Steckbrücke X 6
Auslieferungszustand ohne Funktion
Externes Sperren des Brenners.
Mit Funktion Externes Sperren des
Brenners.
Steckbrücken X 2 X 4
Auslieferungszustand ohne Erweite
rungsmodul Viessmann 2 Draht BUS:
Zwei Steckbrücken aufgesteckt wie
Abbildung.
Mit Erweiterungsmodul Viessmann
2 Draht BUS:
Beide Steckbrücken entfernt.
(bauseits)
Hinweis!
Die Inbetriebsetzung des Heizkessels
erfolgt entsprechend der Einstellung
der Codieradresse 125.
Kesselwassertemperatur wird auf
Sollwert entsprechend der Ein
stellung der Codieradresse 102
gehalten.
