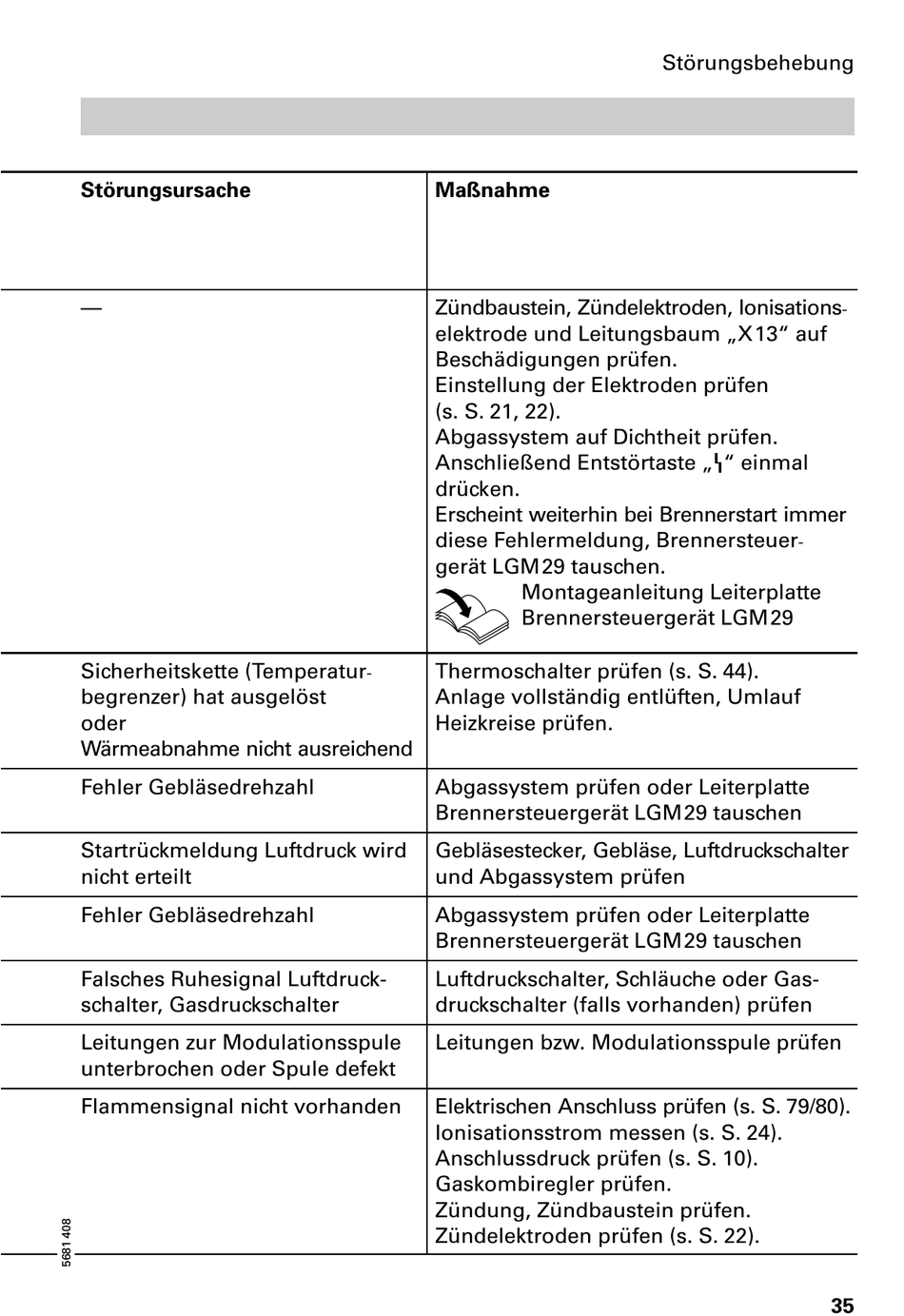

Störungsursache
Sicherheitskette (Temperatur
begrenzer) hat ausgelöst
oder
Wärmeabnahme nicht ausreichend
Fehler Gebläsedrehzahl
Startrückmeldung Luftdruck wird
nicht erteilt
Fehler Gebläsedrehzahl
Falsches Ruhesignal Luftdruck
schalter, Gasdruckschalter
Leitungen zur Modulationsspule
unterbrochen oder Spule defekt
Flammensignal nicht vorhanden
Maßnahme
Zündbaustein, Zündelektroden, Ionisations
elektrode und Leitungsbaum X 13 auf
Beschädigungen prüfen.
Einstellung der Elektroden prüfen
(s. S. 21, 22).
Abgassystem auf Dichtheit prüfen.
Anschließend Entstörtaste U einmal
drücken.
Erscheint weiterhin bei Brennerstart immer
diese Fehlermeldung, Brennersteuer
gerät LGM 29 tauschen.
Montageanleitung Leiterplatte
Brennersteuergerät LGM 29
Thermoschalter prüfen (s. S. 44).
Anlage vollständig entlüften, Umlauf
Heizkreise prüfen.
Abgassystem prüfen oder Leiterplatte
Brennersteuergerät LGM 29 tauschen
Gebläsestecker, Gebläse, Luftdruckschalter
und Abgassystem prüfen
Abgassystem prüfen oder Leiterplatte
Brennersteuergerät LGM 29 tauschen
Luftdruckschalter, Schläuche oder Gas
druckschalter (falls vorhanden) prüfen
Leitungen bzw. Modulationsspule prüfen
Elektrischen Anschluss prüfen (s. S. 79/80).
Ionisationsstrom messen (s. S. 24).
Anschlussdruck prüfen (s. S. 10).
Gaskombiregler prüfen.
Zündung, Zündbaustein prüfen.
Zündelektroden prüfen (s. S. 22).
Störungsbehebung
35
