Instandsetzung

Abfrage der Ist und Solltemperaturen für
H Regelung für angehobenen Betrieb, siehe Seite 59.
H Regelung für witterungsgeführten Betrieb, siehe Seite 77.

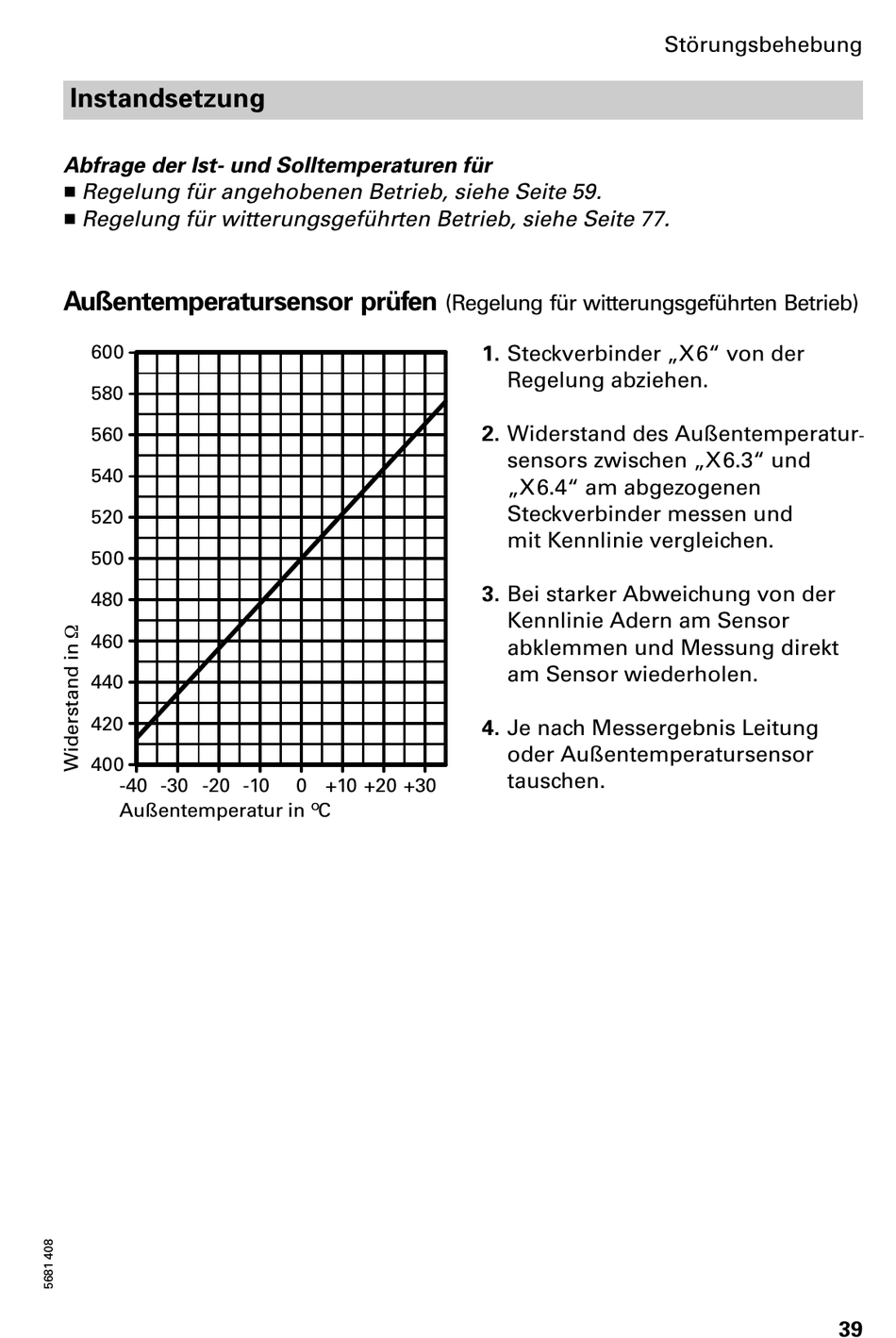

Außentemperatursensor prüfen
600
580
560
540
520
500
480
460
440
420
400
−40 −30 −20 −10
Außentemperatur in ºC
(Regelung für witterungsgeführten Betrieb)
0 +10 +20 +30
1. Steckverbinder X 6 von der
Regelung abziehen.
2. Widerstand des Außentemperatur
sensors zwischen X 6.3 und
X 6.4 am abgezogenen
Steckverbinder messen und
mit Kennlinie vergleichen.
3. Bei starker Abweichung von der
Kennlinie Adern am Sensor
abklemmen und Messung direkt
am Sensor wiederholen.
4. Je nach Messergebnis Leitung
oder Außentemperatursensor
tauschen.
Störungsbehebung
39
