Viessmann Vitopend 200 Serviceanleitung Seite 41

Instandsetzung

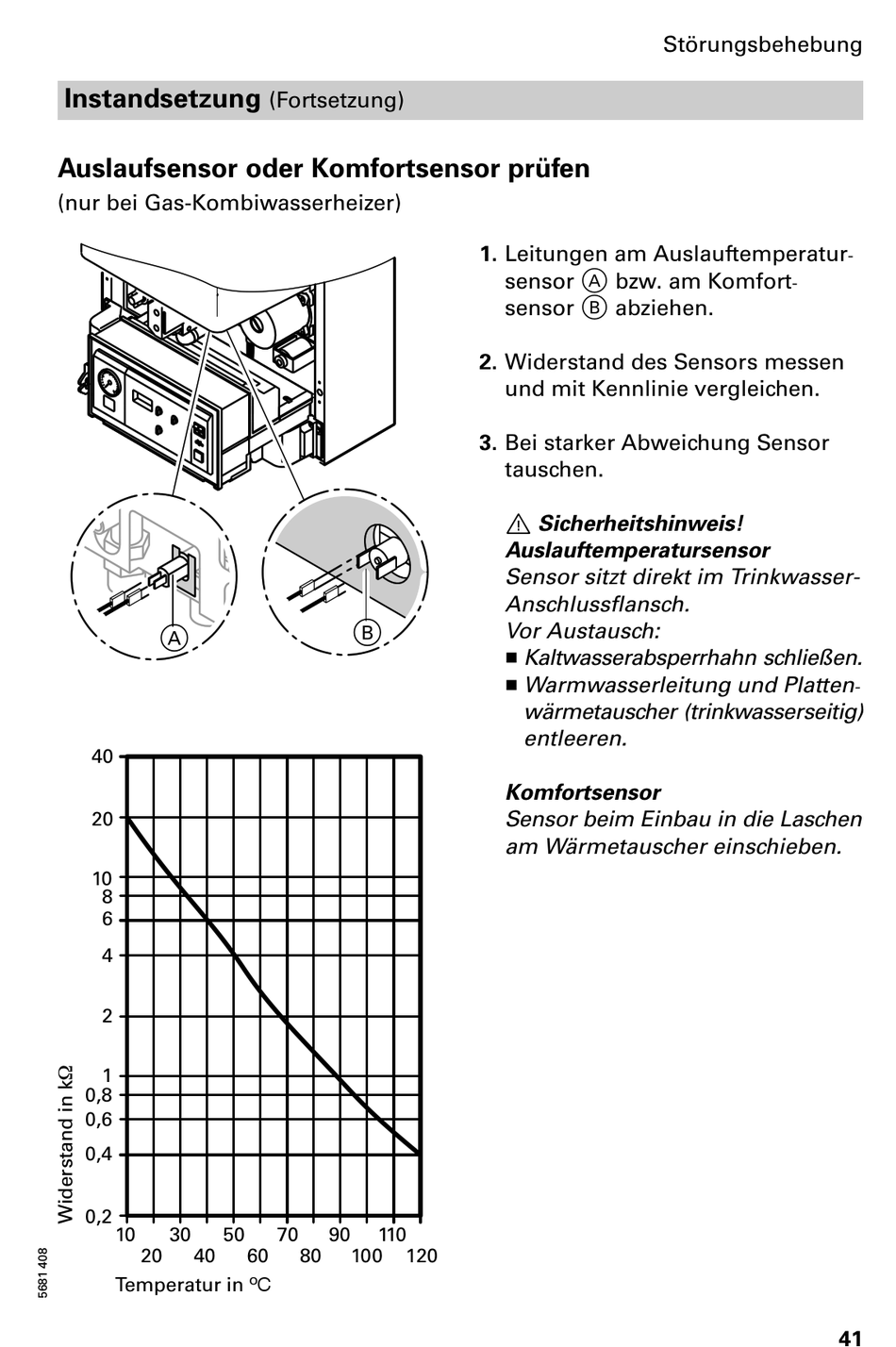

Auslaufsensor oder Komfortsensor prüfen
(nur bei Gas Kombiwasserheizer)
A
40
20
10
8
6
4
2
1
0,8
0,6
0,4
0,2
10 30 50
20 40
Temperatur in C
(Fortsetzung)
B
70 90 110
60 80 100 120
º
1. Leitungen am Auslauftemperatur
sensor A bzw. am Komfort
sensor B abziehen.
2. Widerstand des Sensors messen
und mit Kennlinie vergleichen.
3. Bei starker Abweichung Sensor
tauschen.
¨ Sicherheitshinweis!
Auslauftemperatursensor
Sensor sitzt direkt im Trinkwasser
Anschlussflansch.
Vor Austausch:
H Kaltwasserabsperrhahn schließen.
H Warmwasserleitung und Platten
wärmetauscher (trinkwasserseitig)
entleeren.
Komfortsensor
Sensor beim Einbau in die Laschen
am Wärmetauscher einschieben.
Störungsbehebung
41
