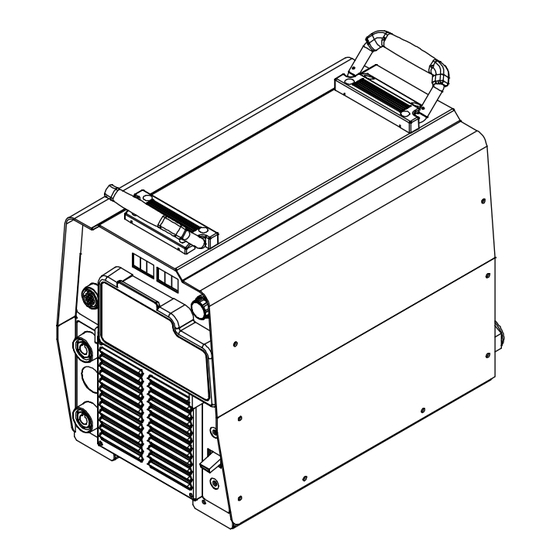

- Seite 1 OM-245171Q/ger 2016−01 Verfahren MIG/MAG MIG/MAG Puls-Schweissen Beschreibung Stromquellenart Invision 352 MPa ™ Auto-Line ™ BETRIEBSANLEITUNG www.MillerWelds.com...
- Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2. - Seite 4 DECLARATION OF CONFORMITY for European Community (CE marked) products. MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. declares that the product(s) identified in this declaration conform to the essential requirements and provisions of the stated Council Directive(s) and Standard(s).
-
Seite 5: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2015−09 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebshin- weise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise. -
Seite 6: Augen Und Haut Verbrennen
D Nur gut gewartete Geräte verwenden. Beschädigte Teile sofort re- LICHTBOGENSTRAHLEN können parieren oder auswechseln. Gerät gemäß Augen und Haut verbrennen Betriebsanleitung warten. D Bei Arbeiten in größerer Höhe Sicherheitsgeschirr tragen. Beim Schweißen entstehende Lichtbogenstrahlen D Alle Platten und Abdeckungen an ihrem Platz belassen. verursachen sehr intensive sichtbare und unsicht- bare (ultraviolette und infrarote) Strahlen, die Augen D Das Massekabel mit gutem Metallkontakt zum Werkstück oder... -
Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
D Nach Beendigung der Schweißarbeiten den Arbeitsbereich auf LÄRM kann das Gehör schädigen. verbleibende Funken, glühende Teilchen und Flammen kontrollieren. Der Lärm einiger Verfahren oder Geräte kann das D Nur zulässige Sicherungen bzw. Schutzschalter einsetzen. Diese Gehör schädigen. dürfen weder zu groß ausgelegt sein noch dürfen sie umgangen werden. - Seite 8 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.
-
Seite 9: Warnhinweise Nach California Proposition 65
1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können. - Seite 10 OM-245171 Seite 6...
-
Seite 11: Abschnitt 2 − Definitionen
ABSCHNITT 2 − DEFINITIONEN 2-1. Zusätzliche Sicherheitssymbole und Definitionen Einige Symbole betreffen nur CE-Produkte. Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012−05 Das Produkt (sofern zutreffend) nicht mit dem normalen Hausmüll entsorgen. Gebrauchte Elektro- und Elektronikgeräte (WEEE) zur Wiederverwertung bei einer benannten Sonder-Sammelstelle abgeben. - Seite 12 Nicht an Fässern oder anderen geschlossenen Behältern schweißen. Safe16 2012−05 Warnschild nicht entfernen oder übermalen/überdecken. Safe20 2012−05 Beim Einschalten des Stroms können defekte Teile explodieren oder andere Teile zum Explodieren bringen. Safe26 2012−05 Herumfliegende Teile können Verletzungen verursachen. Bei Servicearbeiten am Gerät stets Gesichtsschutz tragen.
-
Seite 13: Verschiedene Symbole Und Definitionen
2-2. Verschiedene Symbole und Definitionen Stromstärke Einphasig Schutzleiter (Erde) Ausgang Erhöhen Anschluss Lichtbogen- Dreiphasiger steuerung statischer Frequenzumformer/ Gleichstrom (Gs) Transformator/ Sicherung Gleichrichter Fallende Spannungskennlinie WIG−Schweißen Einschaltdauer Arc Force Plus Prozent Nennspannung ohne Last Konstante (Durchschnitt) Drei−phasig Spannungskennlinie WSG−Schweißen Hertz Stabelektroden- Berührungszündung schweißen Gepulst... -
Seite 14: Abschnitt 3 − Einleitung
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com ABSCHNITT 3 − EINLEITUNG 3-1. Eigenschaften und Vorteile Die Auto−Linet Power Management Technologie ist eine Schaltung, die die Stromquelle automatisch an die angelegte Primärspannung anpasst (siehe Abschnitt 4-7). Beim Spannungsausgleich LVCt (Line Voltage Compensation) handelt es sich um Schaltungen, die den von der Stromquelle abgegebenen Schweißstrom auch bei Netzstromschwankungen konstant halten. -
Seite 15: Abmessungen Und Gewicht
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 3-5. Abmessungen und Gewicht Montagebohrungen 298 mm 610 mm 42 mm 400 mm 432 mm 485 mm 221 mm 39 mm 318 mm 1/4-20 UNC -2B thread Gewicht 43 kg 804 801-A 3-6. Umgebungsbedingungen A. -
Seite 16: Einschaltdauer Und Überhitzung
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 3-7. Einschaltdauer und Überhitzung Einschaltdauer Prozentsatz von 10 Minuten, den ein Gerät ohne zu überhitzen bei Nennlast schweißen kann. Wenn das Gerät zu warm wird, schaltet sich der Ausgang ab, eine Help-Meldung wird angezeigt , und das Gebläse beginnt zu laufen. -
Seite 17: Abschnitt 4 − Installation
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com ABSCHNITT 4 − INSTALLATION 4-1. Auswahl eines Aufstellplatzes Transport Gerät nicht dort bewegen oder betätigen, wo es kippen könnte. ODER Platzierung und Luftströmung Wenn Benzin oder flüchtige Flüssigkeiten in der Nähe sind, müssen Installation zusätzliche Vorsichtsmaßnahmen beachtet werden −... -
Seite 18: Auswählen Der Kabelgrößen
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 4-2. Auswählen der Kabelgrößen* HINWEIS − Die Gesamtkabellänge im Schweißstromkreis (siehe untenstehende Tabelle) = die Länge beider Schweißkabel in Summe. Wenn sich die Stromquelle 30 m vom Werkstück entfernt befindet, beträgt die Gesamtkabellänge im Schweißstromkreis beispielsweise 60 m (2 Kabel à 30 m). Dann ist die Spalte mit „60 m”... -
Seite 19: Belegung 14-Poliger Fernregelanschluss
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 4-4. Belegung 14-poliger Fernregelanschluss FERNSTEUE- Stecker* Steckerbelegungen RUNG 14−POLIG 24 Volt Ws. Gesichert durch den Geräteschutzschalter CB2. 24 VOLT Ws AUSGANGS- Kontaktschluss mit A schließt 24 Volt Ws SCHALTSCHÜTZ Schütz-Steuerstromkreis. C L N Ausgang an Fernregelung;... -
Seite 20: Elektro-Service Führer
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 4-6. Elektro-Service Führer HINWEIS − Eine FALSCHE PRIMÄRSTROMVERSORGUNG kann Schäden an der Schweißstromquelle zur Folge haben. Die Leiter-Erdspannung darf +10% der Nenneingangsspannung nicht überschreiten. HINWEIS − Die aktuelle Primärspannung sollte nicht weniger als −10% vom Minimalwert und/oder mehr als +10% vom Maximalwert der Primärspannung lt. - Seite 21 Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com Notizen OM−245171 Seite 21...
-
Seite 22: Anschließen An 3-Phasen-Stromversorgung
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 4-7. Anschließen an 3-Phasen-Stromversorgung = GND/PE Erde Benötigtes Werkzeug: Input2 2012−05 − Ref. 803 766-C / Ref. 804 531-A OM−245171 Seite 22... - Seite 23 Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 4-7. Anschließen an 3-Phasen-Stromversorgung (fortsetzung) tisch an die zugeführte Primärspannung an. Erdungsklemme des Trennschalters Die Installation muss nach allen Prüfen Sie die vor Ort verfügbare Eingangs- nationalen regionalen Außenleiter (L1, L2 und L3) spannung.
-
Seite 24: Abschnitt 5 − Allgemeine Betriebsweise
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com ABSCHNITT 5 − ALLGEMEINE BETRIEBSWEISE 5-1. Vorderes Bedienpanel Ref. 804 772−B / 245 172−A Rechtes Display Einstellregler Die Funktionsweise der dargestellten 10 Anzeige Verfahren Positionen ist in den jeweiligen Abschnitten Die Messgeräte zeigen die aktuellen zu den Schweißbetriebsarten beschrieben. -
Seite 25: Setup−Optionsmenü
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 5-2. Setup−Optionsmenü 245 172−A Linkes Display einen gewünschten Arbeitsvorgang speziell Auf dem linken Display werden vorgeben kann. Setup−Optionen angezeigt, auf dem rechten Rechtes Display Display möglichen Einstellungen. Einstellregler Um in das Setup−Optionsmenü zu gelangen, Die Einstellungen lassen sich durch Drehen während des Hochfahrens des Geräts die des Einstellreglers ändern. - Seite 26 Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com Setup-Optionsmenü (Fortsetzung) MSG−Impulsschweißen mit manueller/automatischer AUTO Regelung PULS Mit dieser Option kann die Regelungsart für das MSG−Impulsschweißen auf manuell (PULS MAN) oder automatisch (PULS AUTO) eingestellt werden. Um die gewünschte Lichtbogenlänge zu erreichen, müssen bei Einstellung auf manuellen Betrieb die Lichtbogenlänge an der Stromquelle und die Drahtvorschubgeschwindigkeit Drahtvorschubgerät...
-
Seite 27: Abschnitt 6 − Msg−/Msg−Impuls−/Fülldraht−Schweissen
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com ABSCHNITT 6 − MSG−/MSG−IMPULS−/FÜLLDRAHT−SCHWEISSEN 6-1. Typische Anschlüsse beim MSG-/MSG-Impuls-/Fülldraht−Schweißverfahren mit ferngeregeltem Drahtvorschubgerät 804 938−A Schweißbrenner Das Netzteil vor dem Ausführen von Der Anschlussplan zeigt das Schweißen Anschlüssen immer ausschalten. Drahtvorschubgerät mit plusgepolter Elektrode (DCEP), 14−poliger Anschluss für Fernregelung das sich für alle Schweißdrähte außer Gasschlauch... -
Seite 28: Betriebsart "Mig" − Msg−/Fülldraht−Schweißverfahren
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 6-2. Betriebsart ”MIG” − MSG−/Fülldraht−Schweißverfahren Ref. 245 712−A aktive Schutzgas. Drücken der Setup−Taste erlaubt die In der Betriebsart ”MIG” (MSG) Feineinstellung von Lichtbogenregelung, werden die Schweißkabelanschlüsse Durch Drehen des Einstellreglers das Drahtelektrodentyp, Schutzgasart über die Fernregelung eingeschaltet. -
Seite 29: Msg - Auswahltabelle Für Drahtelektroden− Und Schutzgase
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 6-3. MSG - Auswahltabelle für Drahtelektroden− und Schutzgase VOREINGESTELLTE DRAHTELEKTRODENTYPEN** SCHUTZGASE INDUKTANZ 0,035 (0,9) STL ARGN CO2 (ARGON / KOHLENDIOXID) 0,045 (1,2) STL ARGN OXY (ARGON / SAUERSTOFF) 0,052 (1,4) STL Stahl 0,035 (0,9) STL CO2 (KOHLENDIOXID) 0,045 (1,2) STL 0,035 (0,9) FCAW... -
Seite 30: Betriebsart "Pulsed Mig" − Msg−Impuls−Schweißverfahren
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 6-4. Betriebsart ”Pulsed MIG” − MSG−Impuls−Schweißverfahren Ref. 245 712−A unter dem linken Display leuchtet, wird mithilfe die Anzeige für Licht- bogenlänge leuchtet. Die In der Betriebsart ”Pulsed MIG” Einstellreglers gewünschte Lichtbogenlänge kann im Bereich von 0 bis 100 (MSG−Impulsschweißen) werden die Lichtbogenlänge festgelegt. -
Seite 31: Msg-Impuls - Auswahltabelle Für Drahtelektrodentypen Und Schutzgase
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 6-5. MSG-Impuls - Auswahltabelle für Drahtelektrodentypen und Schutzgase DRAHTELEKTRODENTYPEN** SCHUTZGASE 0,035 (0,9) STL ARGN CO2 (ARGON / KOHLENDIOXID) 0,045 (1,2) STL ARGN OXY (ARGON / SAUERSTOFF) 0,030 (0,8) STL Stahl 0,035 (0,9) STL 80 ARGN CO2 (ARGON / KOHLENDIOXID) 0,040 (1,0) STL 0,045 (1,2) STL... -
Seite 32: Fern-Prozessauswahl
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 6-6. Fern-Prozessauswahl Diese Stromquelle kann mit einem Draht- vorschub verwendet werden, Fern−Prozessauswahl unterstützt. Diese Funktion ermöglicht dem Bediener, am Drahtvorschub zwischen MSG und Impuls− MSG hin− und herzuschalten. Um fest- zustellen, ob ein Schweißsystem mit der Fern−Prozessauswahl arbeiten kann, schließt man den Drahtvorschub an die Stromquelle an und überprüft, wie das unten gezeigte... -
Seite 33: Abschnitt 7 − Wartung & Fehlersuche
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com ABSCHNITT 7 − WARTUNG & FEHLERSUCHE 7-1. Routinemäßige Wartung Gerät vor Durchführung der Wartungsarbeiten vom Netz trennen. Bei härterer Beanspruchung muss das Gerät häufiger gewartet werden. n = Prüfen Z = Wechseln ~ = Reinigen l = Ersetzen Beschädigte oder Defekten... -
Seite 34: Hilfeanzeigen
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 7-3. Hilfeanzeigen Richtungshinweise beziehen sich Vorderseite des Gerätes. Alle Stromkreise sind innerhalb der Maschine. Anzeige ’Help 1’ HELP Weist auf eine Fehlfunktion im primären Leistungs- stromkreis hin. Wenn diese Fehlermeldung angezeigt wird, muss mit einem autorisierten Fachhändler Kontakt aufgenommen werden. -
Seite 35: Fehlersuche
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com 7-4. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät ”tot”. Netz einschalten (siehe Abschnitt 4-7). Netzsicherung(en) überprüfen und, falls notwendig, auswechseln, oder Sicherung zurücksetzen (siehe Abschnitt 4-7). Prüfen, ob alle Primäranschlüsse korrekt sind (siehe Abschnitt 4-7). Kein Schweißausgang;... -
Seite 36: Abschnitt 8 − Elektrische Schaltpläne
ABSCHNITT 8 − ELEKTRISCHE SCHALTPLÄNE Abbildung 8-1. Schaltplan OM-245171 Seite 32... - Seite 37 271 743-B OM-245171 Seite 33...
- Seite 38 Notizen...
- Seite 39 Gültig ab 1. Januar 2016 (Geräte ab Seriennummer “MG” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garan- tiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß den unten festgelegten Bestim- 90 Tage —...
-
Seite 40: Besitzerdokument
Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. © ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2016 Miller Electric Mfg. Co. 2016−01...
