Installation

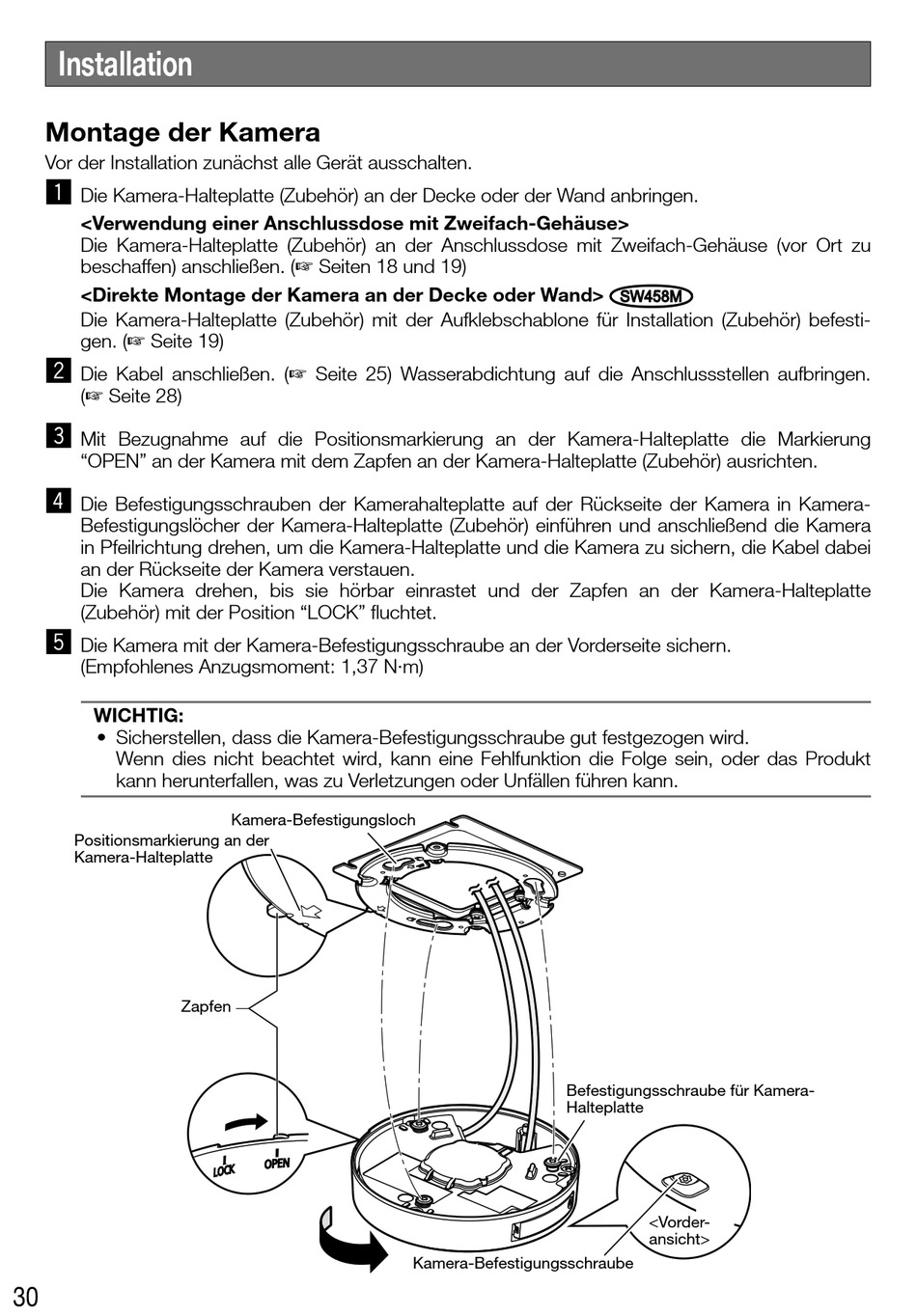

Montage der Kamera

Vor der Installation zunächst alle Gerät ausschalten.
z
Die Kamera­Halteplatte (Zubehör) an der Decke oder der Wand anbringen.
<Verwendung einer Anschlussdose mit Zweifach-Gehäuse>
Die Kamera­Halteplatte (Zubehör) an der Anschlussdose mit Zweifach­Gehäuse (vor Ort zu
beschaffen) anschließen. (☞ Seiten 18 und 19)
<Direkte Montage der Kamera an der Decke oder Wand>
Die Kamera­Halteplatte (Zubehör) mit der Aufklebschablone für Installation (Zubehör) befesti­
gen. (☞ Seite 19)
x
Die Kabel anschließen. (
(☞ Seite 28)
c
Mit Bezugnahme auf die Positionsmarkierung an der Kamera­Halteplatte die Markierung
"OPEN" an der Kamera mit dem Zapfen an der Kamera­Halteplatte (Zubehör) ausrichten.
v
Die Befestigungsschrauben der Kamerahalteplatte auf der Rückseite der Kamera in Kamera­
Befestigungslöcher der Kamera­Halteplatte (Zubehör) einführen und anschließend die Kamera
in Pfeilrichtung drehen, um die Kamera­Halteplatte und die Kamera zu sichern, die Kabel dabei
an der Rückseite der Kamera verstauen.
Die Kamera drehen, bis sie hörbar einrastet und der Zapfen an der Kamera­Halteplatte
(Zubehör) mit der Position "LOCK" fluchtet.
b
Die Kamera mit der Kamera­Befestigungsschraube an der Vorderseite sichern.
(Empfohlenes Anzugsmoment: 1,37 N·m)
WICHTIG:
• Sicherstellen, dass die Kamera­Befestigungsschraube gut festgezogen wird.
Wenn dies nicht beachtet wird, kann eine Fehlfunktion die Folge sein, oder das Produkt
kann herunterfallen, was zu Verletzungen oder Unfällen führen kann.
Positionsmarkierung an der
Kamera-Halteplatte
Zapfen
30
☞ Seite 25) Wasserabdichtung auf die Anschlussstellen aufbringen.
Kamera-Befestigungsloch
Befestigungsschraube für Kamera-
Halteplatte
Kamera-Befestigungsschraube
SW458M
<Vorder-
ansicht>
