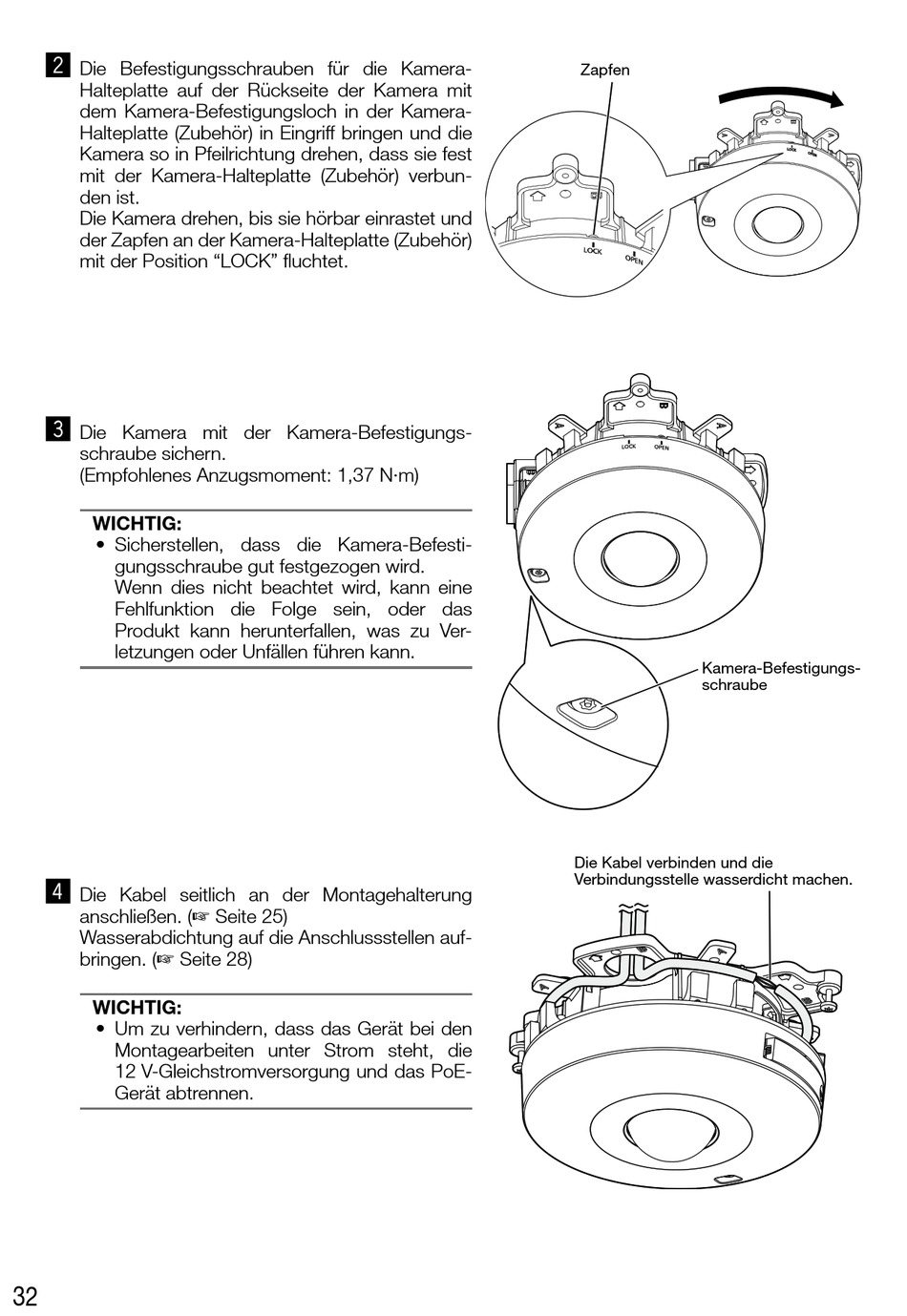

Panasonic WV-SW458 Installationshandbuch Seite 32

x
Die Befestigungsschrauben für die Kamera­
Halteplatte auf der Rückseite der Kamera mit
dem Kamera­Befestigungsloch in der Kamera­
Halteplatte (Zubehör) in Eingriff bringen und die
Kamera so in Pfeilrichtung drehen, dass sie fest
mit der Kamera­Halteplatte (Zubehör) verbun­
den ist.
Die Kamera drehen, bis sie hörbar einrastet und
der Zapfen an der Kamera­Halteplatte (Zubehör)
mit der Position "LOCK" fluchtet.
c
Die Kamera mit der Kamera­Befestigungs­
schraube sichern.
(Empfohlenes Anzugsmoment: 1,37 N·m)
WICHTIG:
• Sicherstellen, dass die Kamera­Befesti­
gungsschraube gut festgezogen wird.
Wenn dies nicht beachtet wird, kann eine
Fehlfunktion die Folge sein, oder das
Produkt kann herunterfallen, was zu Ver­
letzungen oder Unfällen führen kann.
v
Die Kabel seitlich an der Montagehalterung
anschließen. (☞ Seite 25)
Wasserabdichtung auf die Anschlussstellen auf­
bringen. (☞ Seite 28)
WICHTIG:
• Um zu verhindern, dass das Gerät bei den
Montagearbeiten unter Strom steht, die
12 V­Gleichstromversorgung und das PoE­
Gerät abtrennen.
32
Zapfen
Kamera-Befestigungs-
schraube
Die Kabel verbinden und die
Verbindungsstelle wasserdicht machen.
