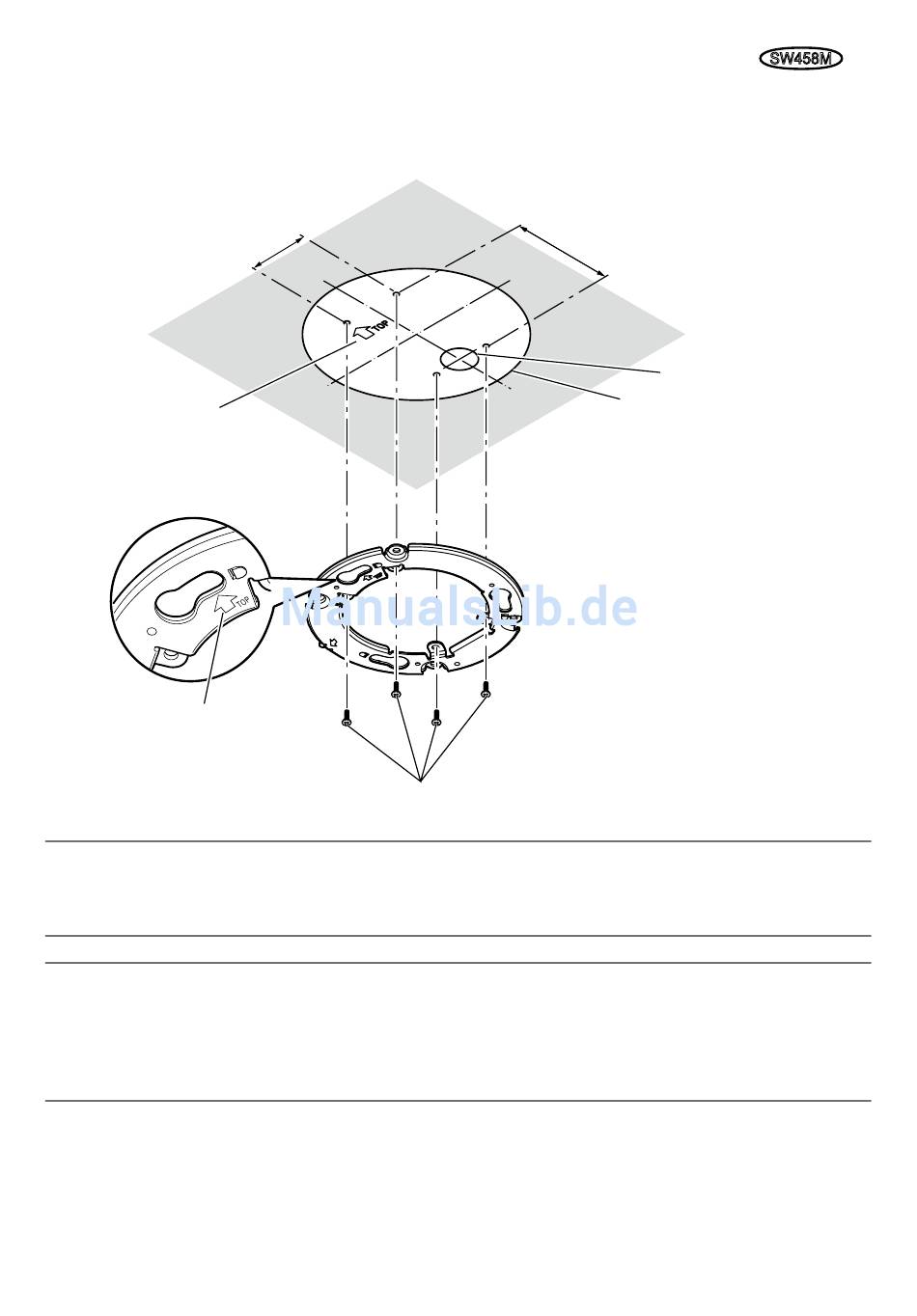

Direkte Montage der Kamera an der Decke oder Wand

Die Aufklebschablone für Installation (Zubehör) an der Decke oder Wand anbringen und einen
Kabeldurchbruch anlegen.
Die Aufklebschablone wieder entfernen und die Kamera­Halteplatte (Zubehör) mit 4 Schrauben (vor
Ort zu beschaffen) befestigen.
Pfeil
Richtungsmarkierung
zur Installation
WICHTIG:
• Zur Montage einer Kamera an einer Betonfläche Ankerschrauben (M4) oder AY Stöpselschrau­
ben (M4) verwenden.
(Empfohlenes Anzugsmoment M4: 1,6 N·m)
Anmerkung:
• Die Richtung von "
Orientierung des Bildes auf dem PC­Monitor.
Die Orientierung bestimmen, in der die Bilder auf dem PC­Monitor aufwärts angezeigt werden
sollen. Beim Einbau darauf achten, dass die Orientierung des Pfeils auf der Aufklebschablone
mit der Richtungsmarkierung für die Installation übereinstimmt.
46 mm
Befestigungsschrauben (4 St., vor Ort zu beschaffen)
gTOP" an der Kamera­Halteplatte (Zubehör) bestimmt die Aufwärts­
83,5 mm
Kabeldurchführung (ø30 mm)
Aufklebschablone für Installation
(Zubehör)
Kamera­Halteplatte (Zubehör)
SW458M
