Montage der Kamera an der Decke

Im Folgenden wird die Montage der Kamera an der Decke mit der Kamera-Montagehalterung (Zubehör) beschrieben. Zwei
Verfahren stehen zur Verfügung: Verkabelung durch einen Durchbruch in der Decke (☞ Seite 19) oder Verkabelung durch
eine Kabelführung (kein Durchbruch in der Decke erforderlich) ( (☞ Seite 23).

Verkabelung durch einen in der Decke angebrachten Kalbeldurchbruch

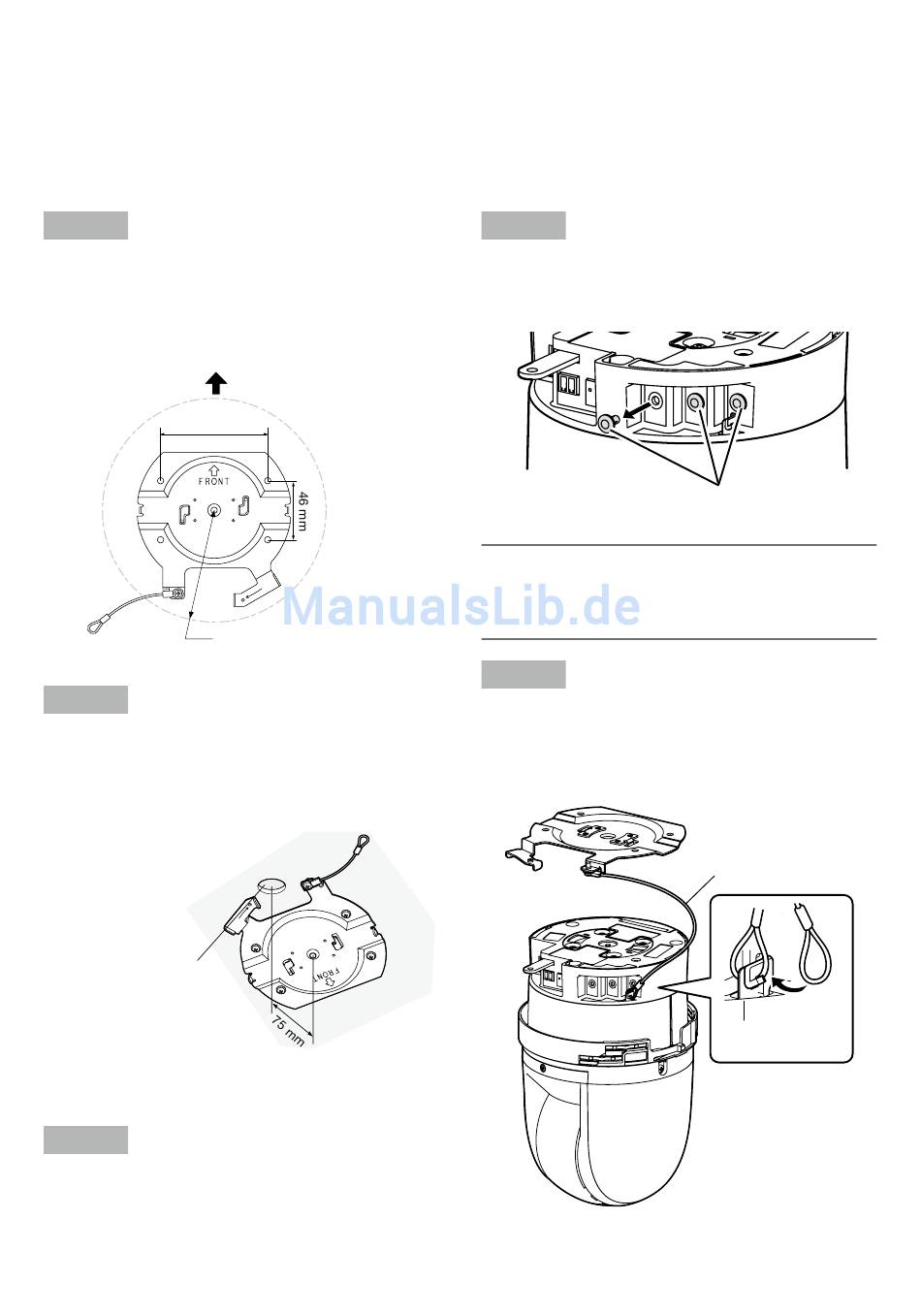

Schritt 1
Die Kamera-Montagehalterung (Zubehör) mit 4 Schrauben
(M4, vor Ort zu beschaffen) befestigen.
In einem Abstand von mindestens 100 mm vom
Mittelpunkt der Kamera-Montagehalterung dürfen sich
keine Hindernisse wie z.B. eine Wand befinden.
Aufnahmerichtung (FRONT)
83,5 mm
Abstand von mindestens 100 mm
von Hindernissen wie einer Wand
Schritt 2
Einen Durchbruch in der Decke zum Durchführen der
Kabel anbringen.
Ein rundes Loch mit 25 mm Durchmesser anbringen. Der
Abstand zwischen Durchbruch- und Kamera-Montage-
halterungsmitte sollte ca. 75 mm betragen.
Kabeldurchführung
(ø25 mm)
Schritt 3
Bei Verwendung einer SD-Speicherkarte die SD-Speicher-
karte in den SD-Speicherkarteneinschub einsetzen, bevor
die Kamera an der Montagehalterung angebracht wird.
Zum Einsetzen einer SD-Speicherkarte siehe Seite 16.
Schritt 4
Die Schutzkappen von den zu Verwenden gewünschten
Anschlüssen entfernen. Die abgenommenen Schutzkap-
pen für den späteren Gebrauch aufbewahren.
WICHTIG:
• Die Schutzkappen verhindern das Eindringen von
Schmutz und Staub in das Innere des Produkts.
Lassen Sie immer die Schutzkappen in Anschlüssen,
die nicht verwendet werden.
Schritt 5
Den an der Kamera-Montagehalterung (Zubehör) befestig-
ten Fangdraht in die Kamera einhaken.
Nach der Befestigung des Fangdrahts an der Kamera
sicherstellen, dass der Ring am Ende des Fangdrahts fest
in die Fangdrahtöse eingehakt ist.
Schutzkappen
Fangdraht
Fangdrahtöse
