Montage des Kamineinsatzes in
einen offenen Kamin

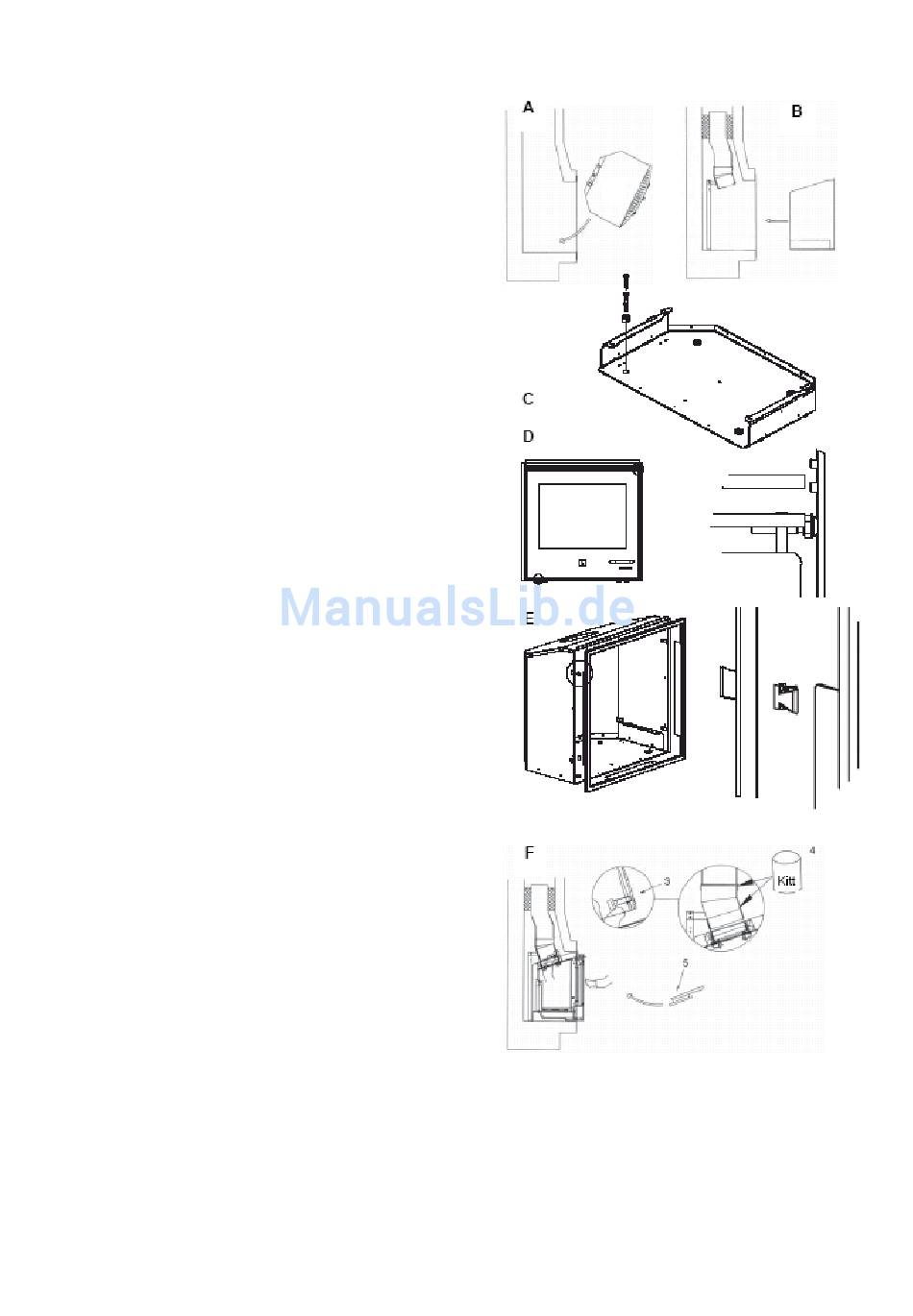

Folgen Sie die Bildserie Punkt für Punkt
(rechte Kolonne oben anfangen). Der autorisierte
Fachhändler gibt gerne Auskunft , falls Sie fragen
haben.
1.
Den offenen Kamin gründlich reinigen, ehe der
Kamineinsatz montiert wird. Eventuelle Drossel-
klappen entfernen.
Schablone dort hinlegen, wo der Kamineinsatz
montiert werden soll und drauf markieren, wo der
Ständer des Anschlußstückes festgenagelt werden
soll.
2.
Den Ständer mit Anschlußstück auf seinen Platz
stellen. Die notwendige Länge des Rohres ausmessen,
so dass das Anschlußstück montiert werden kann.
Das Rohr anpassen, und es auf den Ständer setzen.
Den Ständer des Anschlußstückes am Boden festnageln.
Das Rohr mit Isoliermaterial rund herum abdichten.
Den losen Konvektionsmantel des Kamineinsatzes
am Boden des offenen Kamins platzieren.
3.
Der Boden muss gerade sein. Den Konvektionsmantel
in dem Loch zentrieren und mittels den vier Stellschrauben
gerade justieren. Am Boden festnageln.
4.
Den Kamineinsatz auf seinen Platz schieben und laut Skizze
justieren.
5.
Die Blenden laut Skizze auf ihren Platz drücken.
6.
Die Rauchumlenkplatten herausnehmen.
Den Stutzen in dem Obenabgang des Kamineinsatzes
montieren und mit den mitgelieferten Beschlägen fest
spannen (3). Die Hand durch das Anschlußstück des
Kamineinsatzes stecken und die Schrauben im Ständer
des Anschlußstückes lösen.
Das innere Rohr herunterziehen. Mit Kitt abdichten (4).
Die Rauchumlenkplatten (5) wieder montieren.
ANLAGE zu DSA-Kassetten
