Konvektionsluftöffnungen
Der freie nicht verschließbare Querschnitt für die Konvektionslufteintritt (Umluft) und Konvektionsluft-
austrittsöffnung (Zuluft) muss jeweils mindestens 500 cm² betragen.
Achtung: Nach dem Aufbau des gesamten Kamins darf weder Konvektionslufteintritt bzw. -austritt durch
irgendwelche Bauteile behindert werden.
Weitere Maßnahme siehe Seite 13.

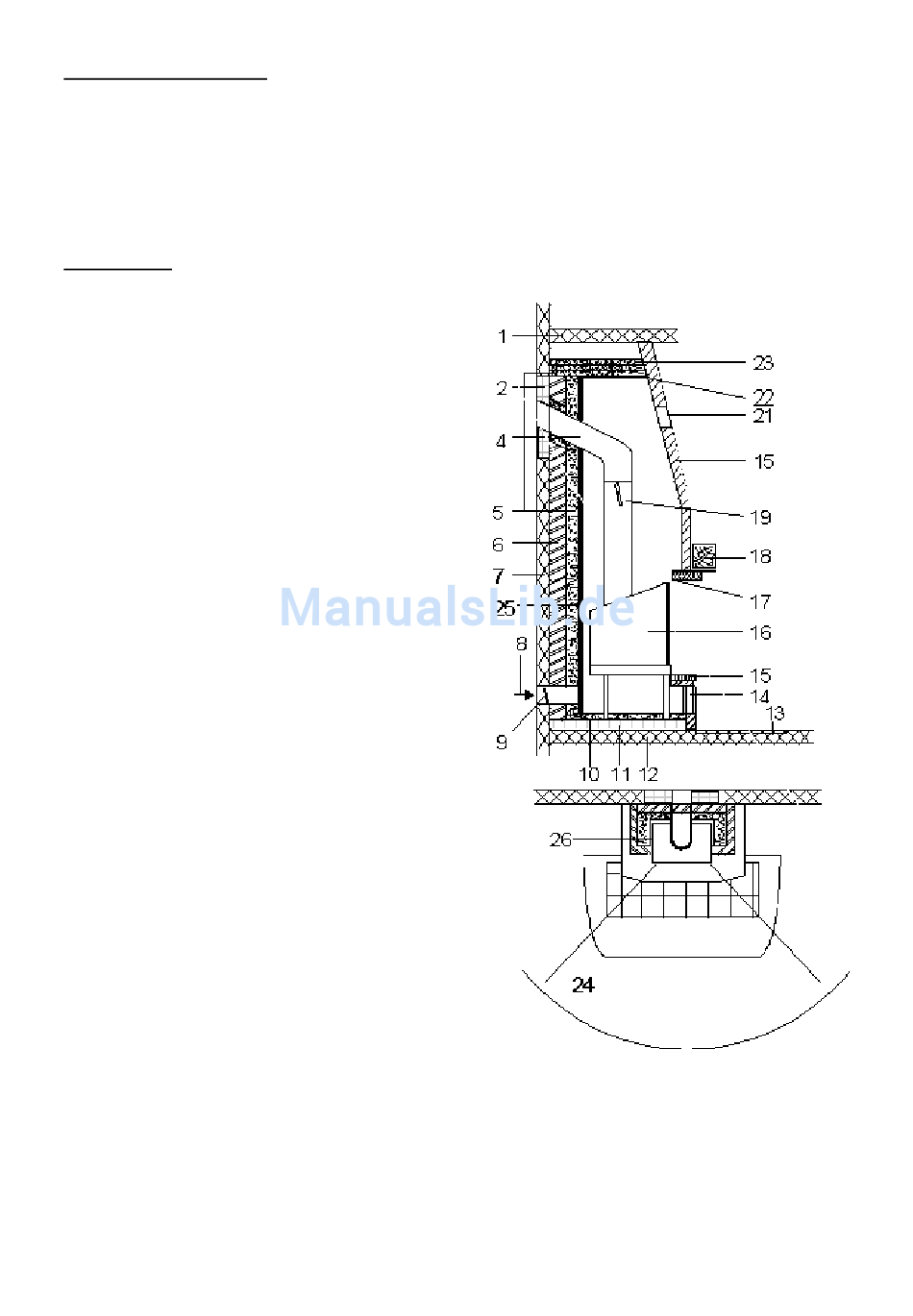

Aufstellskizze
Kamin nach DIN 18 895 mit Kaminkassette als Einsatz
1 Zu schützende Decke aus brennbaren Bau-
stoffen oder als tragendes Bauelement
2 Ersatzbaustoff. Wärmeschutzmaßnahme
nach DIN 18 160 ausführen
4 Verbindungsstücke aus Stahlblech
5 Wärmedämmschicht
nach AGI Q 132
Rückwand: 110 mm dick
Seitenwand: 120 mm dick
6 Vormauerung: 100 mm dick
7 Zu schützende Wand aus brennbaren Bau-
stoffen oder tragende Bauelement aus
Beton oder Stahlbeton
8 Verbrennungsluftversorgung
9 Außenluftklappe
10 Wärmedämmschicht
nach AGI Q 132
Boden: 70 mm dick
11 Tragplatte:
Beton
Boden: 60 mm dick
12 Zu schützender Aufstellungsboden aus
brennbaren Baustoffen oder tragendes
Bauelement
13 Abschirmender Fußbodenschutz aus nicht-
brennbaren Baustoffen
14 Konvektionslufteintritt (Umluft)
15 Verkleidung
16 Kamineinsatz
17 Tragrahmen mit Zierbalkenabschirmblech
(Strahlungs- und Hitzeschutz)
18 Zierbalken
19 Eventuell vorhandene Absperrklappe
21 Konvektionsluftaustrittsgitter
22 Tragelement
23 Wärmedämmschicht
nach AGI Q 132
Decke: 100 mm dick
plus
Vormauerungsersatz
nach AGI Q 132
Decke: 60 mm dick
24 Strahlungsbereich: 800 mm
25 Blechverkleidung Konvektionsluftkammer
12
