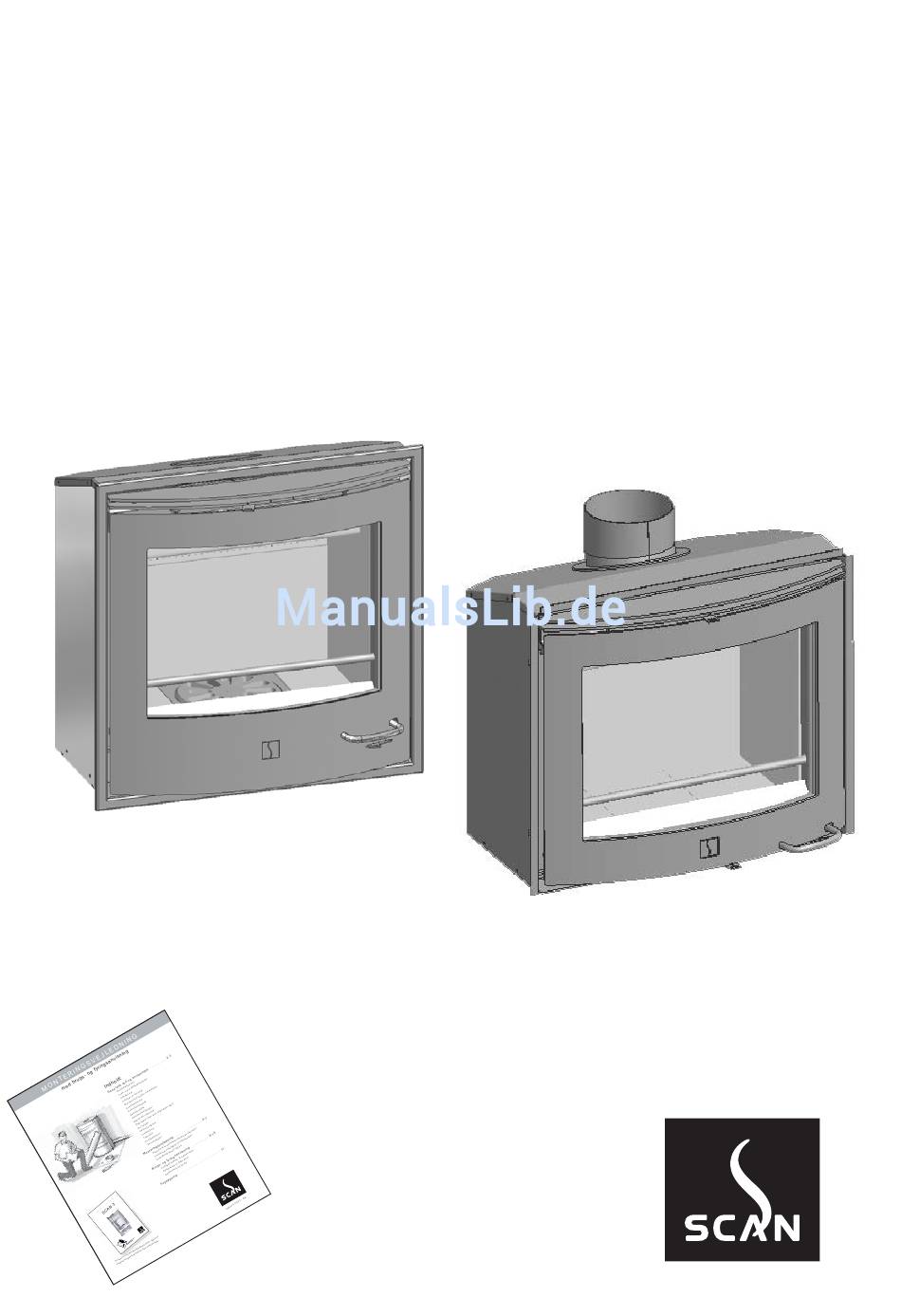

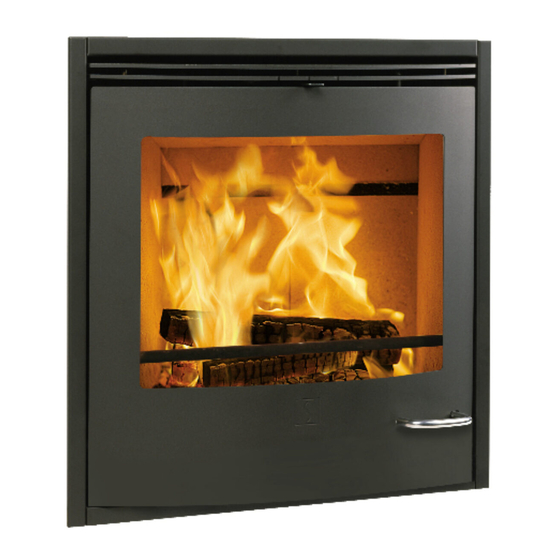

- Seite 1 G E B R A U C H S A N W E I S U N G Scan DSA 3 & DSA 4 Zur Gebrauchsanweisung für dieses Modell gehört eine generelle Ausgabe 27.10.2010 - DE Aufstellanleitung...
- Seite 2 Scan DSA 3 & 4 Herzlichen Glückwunsch zu Ihrem neuen Scan - Kamineinsatz Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt. Wenn Sie die nachstehen- den Ratschläge und Anweisungen beachten, werden Sie viel Freude an diesem Gerät haben. Bitte lesen Sie diese Gebrauchsanweisung sowie die generelle Aufstellanleitung gründlich durch, bevor Sie mit der Montage beginnen oder...
-
Seite 3: Saubere Verbrennung
Primärluft % 1 Aschenkasten. Der Aschenkasten befindet sich unterh- Regulierung der Primärluft. Die Primärluft ist geschlos- alb der Feuerstelle hinter der Tür. (Scan DSA 3). Wichtig: sen, wenn der Schieber nach links und offen, wenn der Schieber nach rechts geschoben ist. -
Seite 4: Technische Daten
SCAN DSA 3 & 4 Reklamationsrecht Die holzbefeuerten Scan-Produkte sind in gewissenhafter Arbeit aus hochwerti- gem Material hergestellt und haben eine strenge Qualitätskontrolle hinter sich, ehe sie das Werk verlassen. Sollten dennoch Fehler oder Funktionsstörungen auftreten, geben wir ein Reklamationsrecht für 5 Jahre. - Seite 5 __________________________________________________________________________________________ Aufstell- und Bedienungsanleitung Kaminkassetten Scan DSA 3-2/3-5 und Scan DSA 4-2/4-5 Die Kaminkassetten sind zum nachträglichen Einbau, im Feuerraum eines vorhandenen offenen Kamins bzw. zur Errichtung eines neuen Kamins bestimmt und tragen nach Norm die Bezeichnung Kaminkassette DIN 18 895 - C1...
- Seite 6 Menge verarbeitet, gelagert oder hergestellt werden, dass durch eine Entzündung oder Explosion Gefahren entstehen; Räumen oder Wohnungen die durch Lüftungsanlagen entlüftet werden (Ausnahmen siehe DIN 18895). Raumheizvermögen nach DIN 18893 E Die Nennwärmeleistung der SCAN Kaminkassetten DSA 3 und DSA 4 6 kW - günstigen 116 m³...
- Seite 7 - Kaminkassetten DIN 18 895 - C 1 sind geeignet, an mehrfachbelegte Schornsteine angeschlossen zu werden. Daten zur Schornsteinberechnung Für die Scan Kaminkassetten Scan DSA 3 und Scan DSA 4 gelten folgende, für die Bemessung des Schornsteins nach DIN 4705, notwendige Werte: Betrieb mit geschlossenem Feuerraum: Nennwärmeleistung...
- Seite 8 Wird vom Schornsteinfeger überprüft. - Der Stutzen der Kaminkassette Scan DSA 3 und Scan DSA 4 haben einen Durchmesser von 155/159 mm. Schutz der Aufstelldecke (Boden) - Aufstelldecken ohne ausreichende Querverteilung (z. B. Holzdecken) müssen durch eine zusätzliche 60 mm dicke, bewehrte Betonplatte und einer Wärmedämmschicht, siehe Tabelle „“Notwendige Wärmedämmung“...
- Seite 9 Notwendige Wärmedämmung und Vormauerung - Bei der Prüfung der Kaminkassetten Scan DSA 3 und Scan DSA 4 nach DIN 18895 wurde die erforderliche Mindestwärmedämmung vor zu schützenden Bauteilen ermittelt. Es wurden folgende Schutzmaßnahmen festgelegt: Kaminkassette SCAN DSA 3 und SCAN DSA 4...
- Seite 10 Zulässiges Wärmedämm- und Vormauerungsmaterial (Mindestanforderung) - Wärmedämmstoffe: Dämmstoffe nach AGI Arbeitsblatt Q 132 (Auszug der zul. Wärmedämmstoffe) Dämmstoffe Lieferform Wärmeleitfähigkeit obere Anwendungs- Nennrohdichte grenztemperatur Gruppe Gruppe Form Gruppe Lieferform Gruppe Grad C° Gruppe kg/m³ Steinwolle Platten G.-Kurve 2 ergibt für den zul. Dämmstoff: Dämmstoffkennziffer nach AGI Q 132: 12,07,21,70,09 - Vormauerung: - Mauerziegel nach DIN 105 Teil 1 und Teil 3 - Mauersteine nach DIN 106 Teil 1, DIN 4163, DIN 18151 oder DIN 18152 - Wandbauplatten nach DIN 4166, DIN 18162, oder DIN 18163...
- Seite 11 A - Einbau einer Kaminkassette im Feuerraum eines vorhandenen offenen Kamins Werden alle vorher genannten Anforderungen erfüllt bzw. beachtet kann mit dem Einbau begonnen werden ! Vorbereitende Maßnahmen zum Einbau der Kaminkassette - Es kann sein, dass der Feuerraum des vorhandenen offenen Kamins durch Einbau notwendiger Wärme- dämmschichten verkleinert wird.
- Seite 12 Einbaubeispiel Kaminkassette - mit direktem Rohranschluss - Einbaumaßnahmen die eine Beschädigung des offenen Kamins bewirken und die Sicherheit mindern sind nicht statthaft. Fachmännisches Anbringen von Befestigungselemente (z.B. durch Bohren oder Schweißen) sind erlaubt. Die Bilder 1 – 6 beschreiben den fortlaufenden Einbau der Kaminkassette in den vorhandenen offenen Kamin.
- Seite 13 Legende Bild 5 Legende Bild 6 50 Abgasstutzen 41 Schieberohr 51 Kaminkassette Innenteil 50 Abgasstutzen Bild 5 – Kaminkassette Innenteil Bild 6 - Verbinden Legende Bild 7 - fertiger Einbau der Kassette Abschirmender Fußbodenschutz aus nichtbrenn- Differenzdämmschicht Rückwand, Seitenwand baren Baustoffen und Boden (Siehe Differenzdämmschicht Seite 7) Blechverkleidung Boden Tragelemente...
- Seite 14 Konvektionsluftöffnung (Warmluftaustritt) Frontspaltblechverblendung Mindestöffnung, empfohlen: 500 cm² Konvektionsluftmantel der Kaminkassette Konvektionsluftgitter Konvektionsluftein- und Austritt Fläche nicht verschließbar, empfohlen: 500 cm² der Kaminkassette (nicht verschließbar) Blechverkleidung Verkleidung (Schürze) Abgasstutzen der Kaminkassette (Faserschutz in der Konvektionsluftkammer) Feuerraum der Kaminkassette Wärmedämmschicht nach AGI Q 132 Feuerraumauskleidung, und Heizgasumlenkung Verkleidung: evtl.
- Seite 15 B - Errichtung eines komplett neuen Kamins mit einer Kaminkassette als Einsatz Werden alle vorher genannten Anforderungen erfüllt bzw. beachtet kann mit dem Aufbau begonnen werden ! Verbrennungsluftversorgung Siehe Seite 3, Abschnitt Verbrennungsluftversorgung. Schornstein Siehe Seite 3, Abschnitt Geeigneter Schornstein Schornsteinanschluss Besitzt der vorhandene Schornstein für die Kaminkassette kein bzw.
- Seite 16 Konvektionsluftöffnungen Der freie nicht verschließbare Querschnitt für die Konvektionslufteintritt (Umluft) und Konvektionsluft- austrittsöffnung (Zuluft) muss jeweils mindestens 500 cm² betragen. Achtung: Nach dem Aufbau des gesamten Kamins darf weder Konvektionslufteintritt bzw. -austritt durch irgendwelche Bauteile behindert werden. Weitere Maßnahme siehe Seite 13. Aufstellskizze Kamin nach DIN 18 895 mit Kaminkassette als Einsatz 1 Zu schützende Decke aus brennbaren Bau-...
- Seite 17 C - Weitere Maßnahmen, zutreffend sowohl für den Einbau einer Kaminkassette im vorhandenen offenen Kamin, als auch für die Neuerrichtung eines Kamins mit Kaminkassette. Dehnungsfuge Zwischen Einsatz und Verkleidung ist eine Dehnungsfuge vorzusehen, die durch Dichtschnur oder Dichtungs- band geschlossen wird. Verkleidung (Kaminschürze) Die raumseitige Verkleidung der Kaminkassette muss aus nicht brennbaren Materialien der Brandschutz- klasse A1 bestehen (z.
- Seite 18 BEDIENUNGSANLEITUNG Herzlichen Glückwunsch zur Wahl Ihrer neuen Kaminkassetten. Wir sind davon überzeugt, dass Ihnen diese Anschaffung von großem Nutzen sein wird, und Sie werden besonders viel Freude daran haben, wenn Sie die Anweisungen und Ratschläge befolgen, die wir für Sie in dieser Bedienungsanleitung zusammengestellt haben.
- Seite 19 Papier und Kleinholz dürfen nur zum Anzünden verwendet werden. Vorsicht beim Entleeren der Aschenschublade (nur DSA 3). In der Asche kann sich noch lange Zeit Glut befin- den. Die ausgebrannte und abgekühlte Asche kann in die Restmülltonne entsorgt werden.
- Seite 20 Brennstoffaufgaben mit 1 kg/h anfangen und langsam bis auf 2 kg/h steigern, dabei die Feuerungstür und die Aschenschublade (nur DSA 3) minimal offen stehen lassen. Diese Türen erst wieder schließen, wenn der Ofen kalt ist, hierdurch wird ein Festkleben der Schnur am Ofen vermieden. Beim ersten Einheizen kann es durch Aushärtung der Oberflächenbeschichtung zu einer Geruchs- und Rauchbildung kommen.
- Seite 21 Ist die Sichtscheibe verschmutzt, sollte sie im kalten Zustand trocken oder besser nass unter Verwendung von Glasreiniger gesäubert werden. Scheuernde Putzmittel sollten möglichst nicht verwendet werden. Entleeren des Aschekastens (DSA 3) Der Aschekasten muss stets rechtzeitig entleert werden. Unbedingt verhindert, dass der Aschekegel bis zum Rost ansteigt, es droht sonst durch fehlende Luftkühlung eine Zerstörung des Feuerrostes.
- Seite 22 Die Reparaturabwicklung erfolgt über den zuständigen Händler. Bei Reklamationen bitten wir Sie, die Typenbezeichnung sowie die Reg. Nr. anzugeben. Notieren Sie bitte hier die Reg. Nr. Ihrer Scan DSA Kaminkassette, da diese bei evtl. Anfragen benötigt wird.
- Seite 23 Montage des Kamineinsatzes in einen offenen Kamin Folgen Sie die Bildserie Punkt für Punkt (rechte Kolonne oben anfangen). Der autorisierte Fachhändler gibt gerne Auskunft , falls Sie fragen haben. Den offenen Kamin gründlich reinigen, ehe der Kamineinsatz montiert wird. Eventuelle Drossel- klappen entfernen.
- Seite 24 Scan A/S __________________________________________________________________________________________ _______________________________________________________________________________________________ Scan A/S DK-5492 Vissenbjerg Danmark www.scan.dk...
