Anschließen von Geräten an den GPIO-Port
Der GPIO-Port ist ein 37-Pin-D-Stecker (female), der sich auf der PIB3G-Eingangskonsole befindet. Er stellt
8 Eingangs- und 7 Ausgangssignale zum Anschluss von externen Geräten an den Projektor zur Verfügung.
Um die Pins auf dem Stecker zu konfigurieren, tippen Sie auf Menü > Administrator-Einrichtung >
GPIO-Setup.

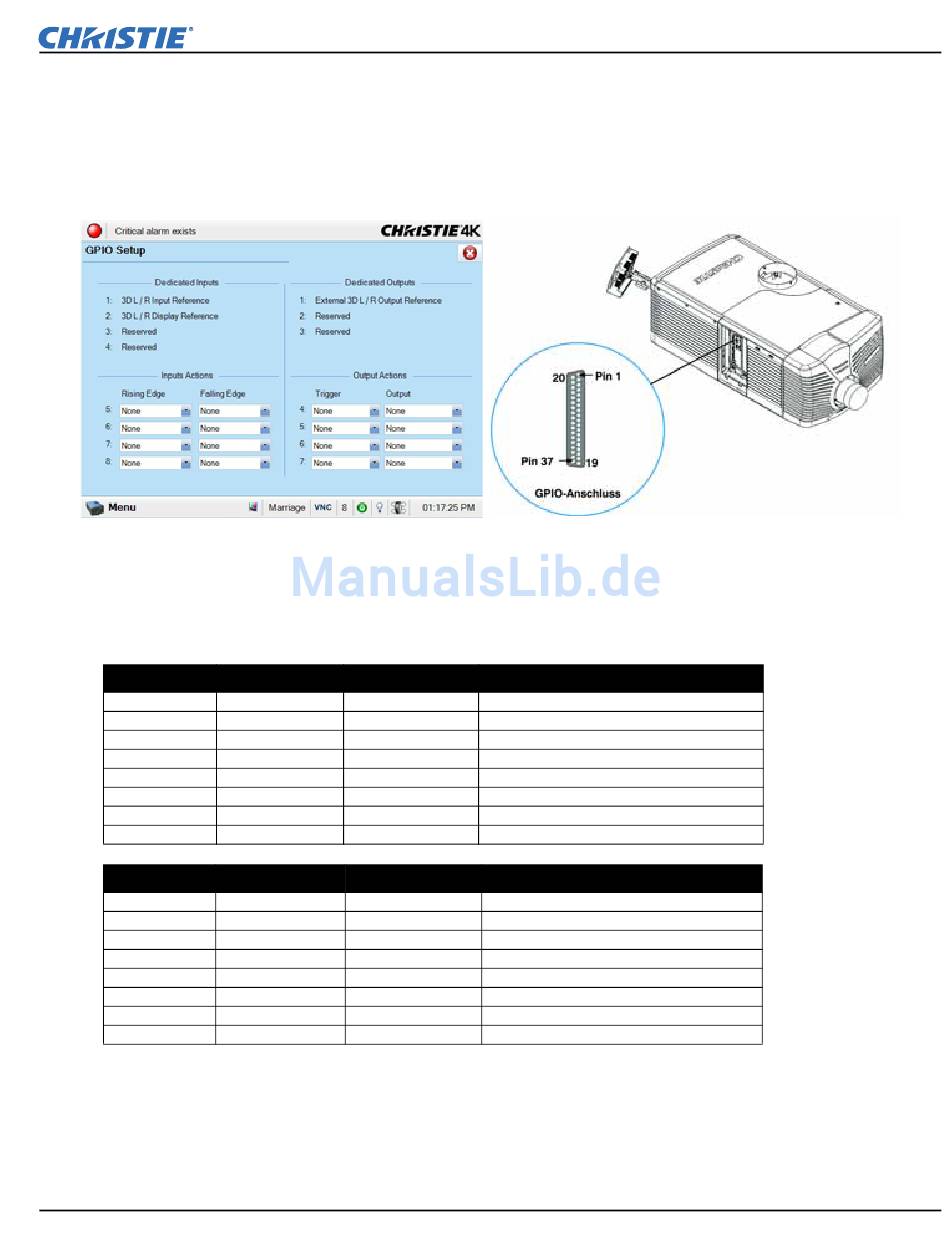

Abbildung 3-4 Admin: Fenster „GPIO-Setup" und GPIO-Portposition am Projektor
Wie nachfolgend gezeigt, wird jede verfügbare Pinkopplung (+/-) als Eingang oder Ausgang festgelegt.
Vier Eingänge und drei Ausgänge sind bereits vordefiniert. Konfigurieren Sie den Stift als Eingang, wenn der
Projektor auf ein Eingangssignal reagieren soll bzw. als Ausgang, wenn das externe Gerät auf den Projektor
reagieren soll.
Eingänge
GPIN Nr. 1
GPIN Nr. 2
GPIN Nr. 3
GPIN Nr. 4
GPIN Nr. 5
GPIN Nr. 6
GPIN Nr. 7
GPIN Nr. 8
Ausgänge
GPOUT Nr. 1
GPOUT Nr. 2
GPOUT Nr. 3
GPOUT Nr. 4
GPOUT Nr. 5
GPOUT Nr. 6
GPOUT Nr. 7
PROJ_GOOD
D4K25 Installationshandbuch
020-100912-02 Rev 1 (09-2014)
Positiv
Negativ
Pin 1
Pin 20
Pin 2
Pin 21
Pin 3
Pin 22
Pin 4
Pin 23
Pin 5
Pin 24
Pin 6
Pin 25
Pin 7
Pin 26
Pin 8
Pin 27
Positiv
Negativ
Pin 9
Pin 28
Pin 10
Pin 29
Pin 11
Pin 30
Pin 12
Pin 31
Pin 13
Pin 32
Pin 14
Pin 33
Pin 15
Pin 34
Pin 16
Pin 35
Abschnitt 3 Anschluss der Geräte an den Projektor
Beschreibung
3D-L/R-Eingangsreferenz
3D-L/R-Displayreferenz
Reserviert
Reserviert
Eingang
Eingang
Eingang
Eingang
Beschreibung
Externe 3D-L/R-Ausgangsreferenz
Reserviert
Reserviert
Ausgang
Ausgang
Ausgang
Ausgang
Projektor in Ordnung
