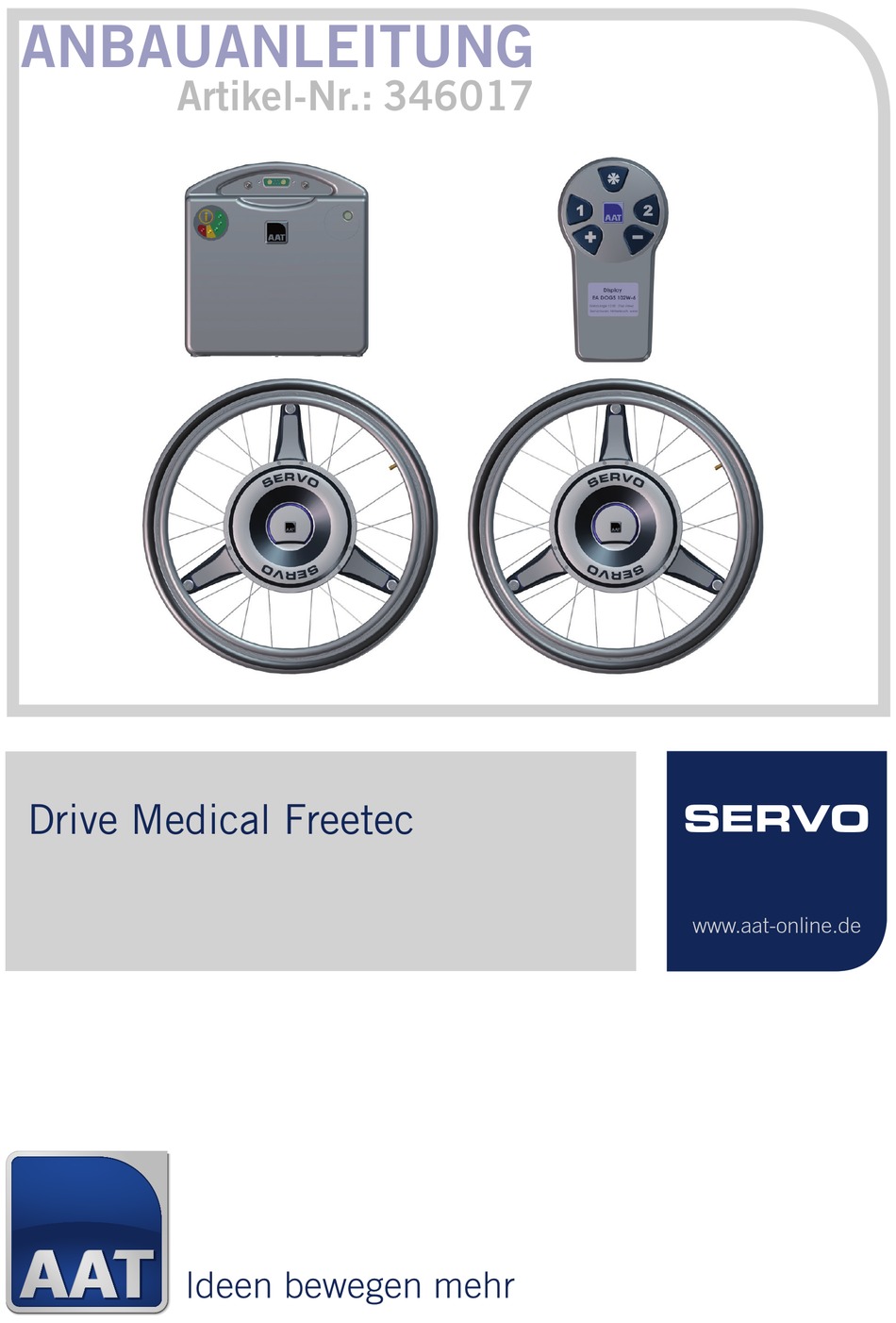

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 346017 SERVO Drive Medical Freetec www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6: Die Multihalterung 6 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl Halterung Radn.antr. (ger- 16 035132 Verriegelung Rollstuhlhalter ade) 17 034294 Haken Rollstuhlhalter Halterung Radnabenantriebe 18 035143 Fangbolzen Halterung Radnabenantriebe 19 035131 O-Ring d1=7/d2=2 20 032537 Zylinderstift DIN 7-3M6x8 21 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 22 000300 Sechskantmutter mit Klemmteil DIN 985-M3-8...
- Seite 4 6) Bei horizontal angeordneten Bohrungen auf der Original- Radaufnahme sichern sie gegen Verdrehen direkt im Multiknotenblech (siehe Pkt. 5) indem Sie die AAT- Bundmutter Pos. 4 mit der Senkkopfschraube M8 Pos. 5-9 mit einem vorgeschriebenen Drehmoment von 15 Nm befestigen.
- Seite 5 Teil Bezeichnung 1 Bezeichnung 2 Anzl 035141 Multiknotenblech 6 Fertigteil links Radnabenantr. 035151 Multiknotenblech 6 Fertigt. rechts Radnabenantr. 002356 Distanzplatte 001804 Bundmutter 000079 Senkschraube mit ISK DIN 7991-M8x20-8.8 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 002193 Senkschraube mit ISK DIN 7991-M8x40-8.8 002195 Senkschraube mit ISK DIN 7991-M8x50-8.8...
- Seite 6 Beispielansichten Bild 1 linke Seite außen Bild 2 rechte Seite innen Bild 3 Verdrehsicherung vertikal...
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 050046 Multihalterung 6 Baugruppe 036467 Distanzscheibe 5mm abgefräst 036466 Distanzscheibe 8mm abgefräst 001781 Hülse Ø18mm x 7,5mm 001328 Bundmutter Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 9 rechte Seite innen rechte Seite hinten...
- Seite 10 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 11 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 12 Kabelsatz Beispiel: Bediengeräteaufnahme...
-
Seite 13: Kalibrierung Neigungssensor
Kalibrierung Neigungssensor VORSICHT - Kalibrierung immer nur nach Änderungen am Rollstuhl (Austausch Lenkrollen/Halterung/Antriebsräder) oder bei Anwenderwechsel / Wiedereinsatz durchführen! Bedienungsanleitung beachten! Bild 1 SERVO einschalten. Evtl. Tastensperre deaktivieren. Erst Taste *, dann Taste 1 drücken. » Symbol wird ausgeblendet! Bild 2 Fahrprogramm 1 und niedrigste Unterstützungsstufe einstellen. - Seite 14 Bild 4 Rollstuhl auf waagrechten Ebene abstellen. » Lenkrollen in Fahrtrichtung vorwärts! Bild 5 Taste + und - gleichzeitig solange gedrückt halten bis Meldung im Display. Bild 6 SERVO ausschalten - Taste 1 gedrückt halten. Antriebsräder demontieren, rechtes Rad - links montieren und linkes Rad - rechts montieren.
- Seite 15 Notizen...
- Seite 16 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 04.12.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
