AAT s-max Anbauanleitung
Evac-chair carry lite für s-max 160kg
Vorschau ausblenden
Andere Handbücher für s-max:
- Originalbetriebsanleitung (40 Seiten) ,
- Bedienungsanleitung (32 Seiten) ,
- Anleitung (12 Seiten)
Verwandte Anleitungen für AAT s-max
Inhaltszusammenfassung für AAT s-max

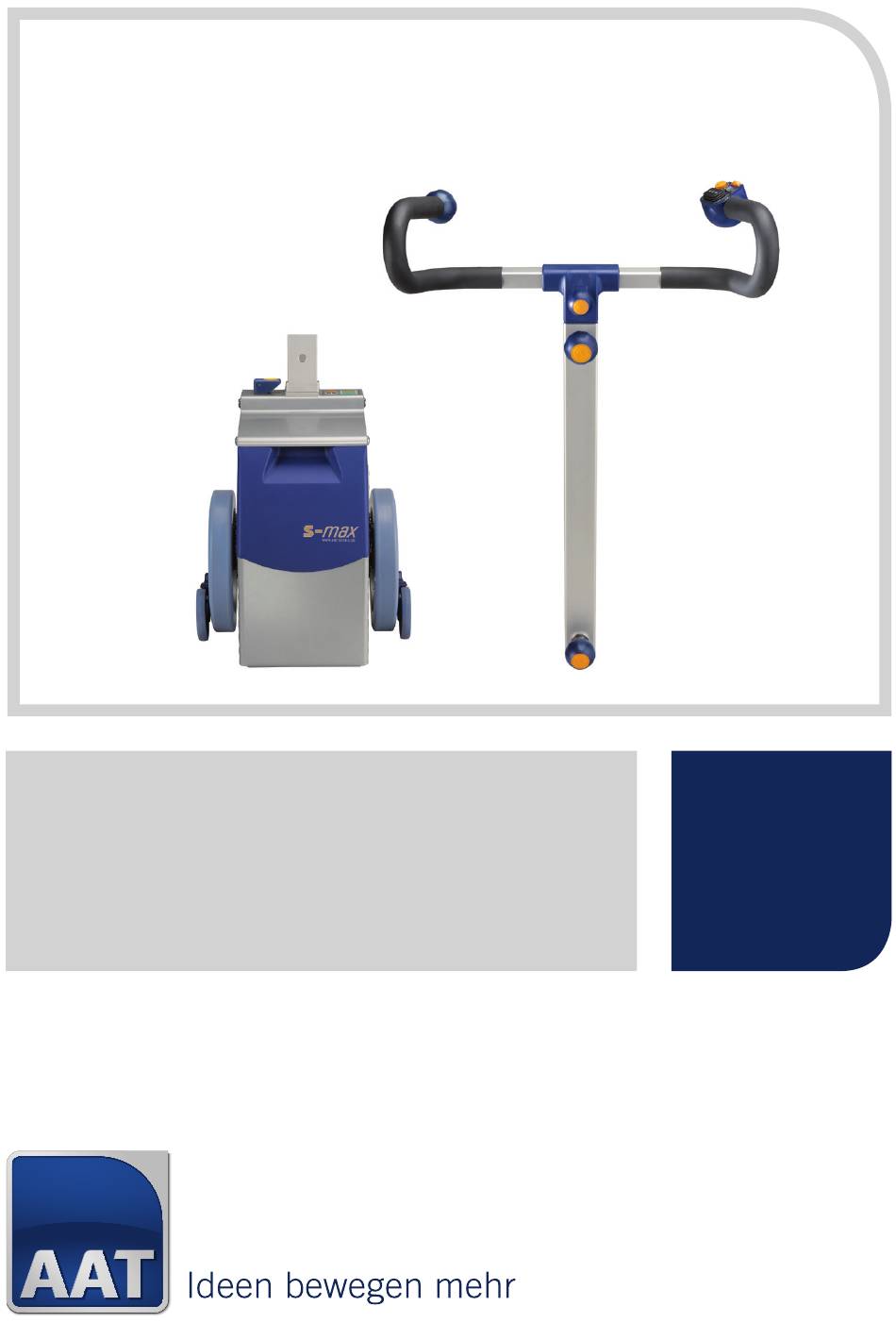

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 380781 s-max Evac-Chair Carry lite für s-max 160kg Sitzbreite: www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 038962 Halter Arretierung oben für evac + chair 033523 Arretierung oben Stryker 000130 Kugelsperrbolzen (selbstsichernd) 038961 Halterung kpl. für evac + chair 032968 Führung oben kpl. Dlouhy DIN 7380-M6x40- 002159 Linsenschraube mit ISK 10.12 GBK DIN 7984-M6x45- 031324...
- Seite 3 Führung Zylinderschraube Achtung: Ziehen Sie die Führung im eingehängten Zustand ganz nach oben. Sichern Sie die Führung in dem Sie die 2 Zylinderschrauben M6x30 mit 10 Nm festziehen...
- Seite 4 untere Aufnahme 19 14 15+16 18+22 Verstärkung obere Aufnahme 12+13...
- Seite 5 linke Seite oben rechte Seite oben...
- Seite 6 Montageanweisung: untere Aufnahmestange in das 1. und 2. Loch von unten am s-max montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring 4 St. Sicherungsring DIN 471 14x1...
- Seite 7 Achtung! Der Anbau darf nur durch vom Sofern nichts anderes angegeben Hersteller autorisierte Fachkräfte erfolgen. sind Schraubverbindungen mit Festigkeitsklasse 8.8 oder höher wie folgt anzuziehen. Wichtiger Montagehinweis für Kippstützen! Gewindegröße Drehmoment in Nm Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können.
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 25.11.2020 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
