Teil 3: Funktionen:

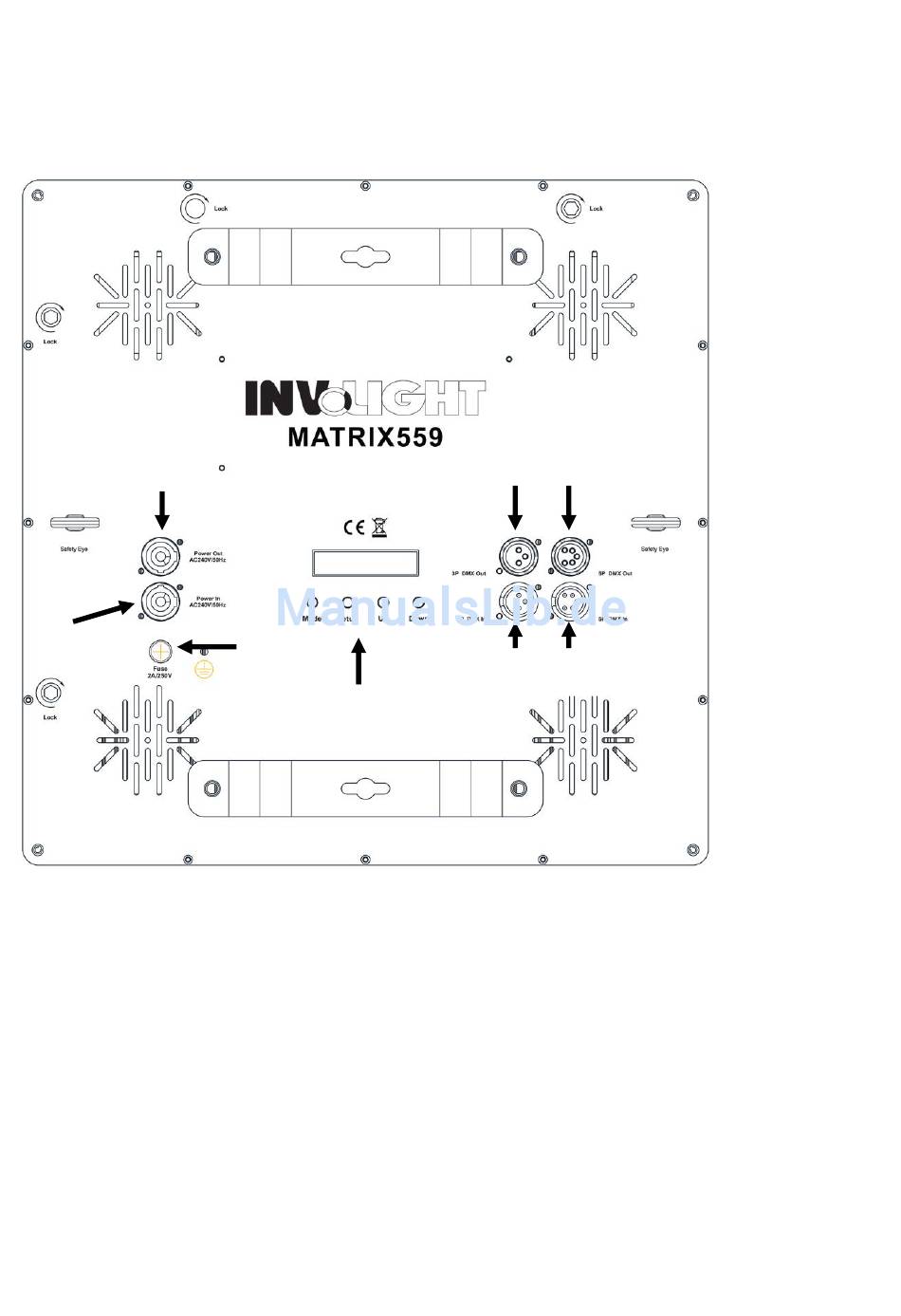

3.1 Anschlüsse, Bedien- und Anzeigeelemente:
Rückseite:
2.
1.
1. POWERCON-KOMPATIBEL NETZEINGANGSBUCHSE:
kompatibel Stecker im Lieferumfang.
2. POWERCON-KOMPATIBEL NETZAUSGANGSBUCHSE:
Lichtprodukte
3. SICHERUNGSHALTER:
4. LCD-DISPLAY:
Taste MODE: Auswählen der verschiedenen Betriebsarten.
Taste ENTER: Bestätigen von Programmauswahl und Wertänderungen.
Tasten UP und DOWN: Auswahl eines Programmes, ändern der Programmgeschwindigkeit und DMX-Adresse.
5. DMX-EINGANG:
6. DMX-AUSGANG:
7. DMX-EINGANG:
8. DMX-AUSGANG:
3.
4.
Sicherungshalter für F2A 250V Sicherung.
Das vierstellige LCD-Display zeigt die Betriebsart und weitere Systeminformationen an.
Männliche, 3-polige XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts.
Weibliche, 3-polige XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
Männliche, 5-polige XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts.
Weibliche, 5-polige XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
6.
8.
5.
7.
Netzkabel mit passendem POWERCON-
zur Versorgung weiterer INVOLIGHT
5
Abb.1
