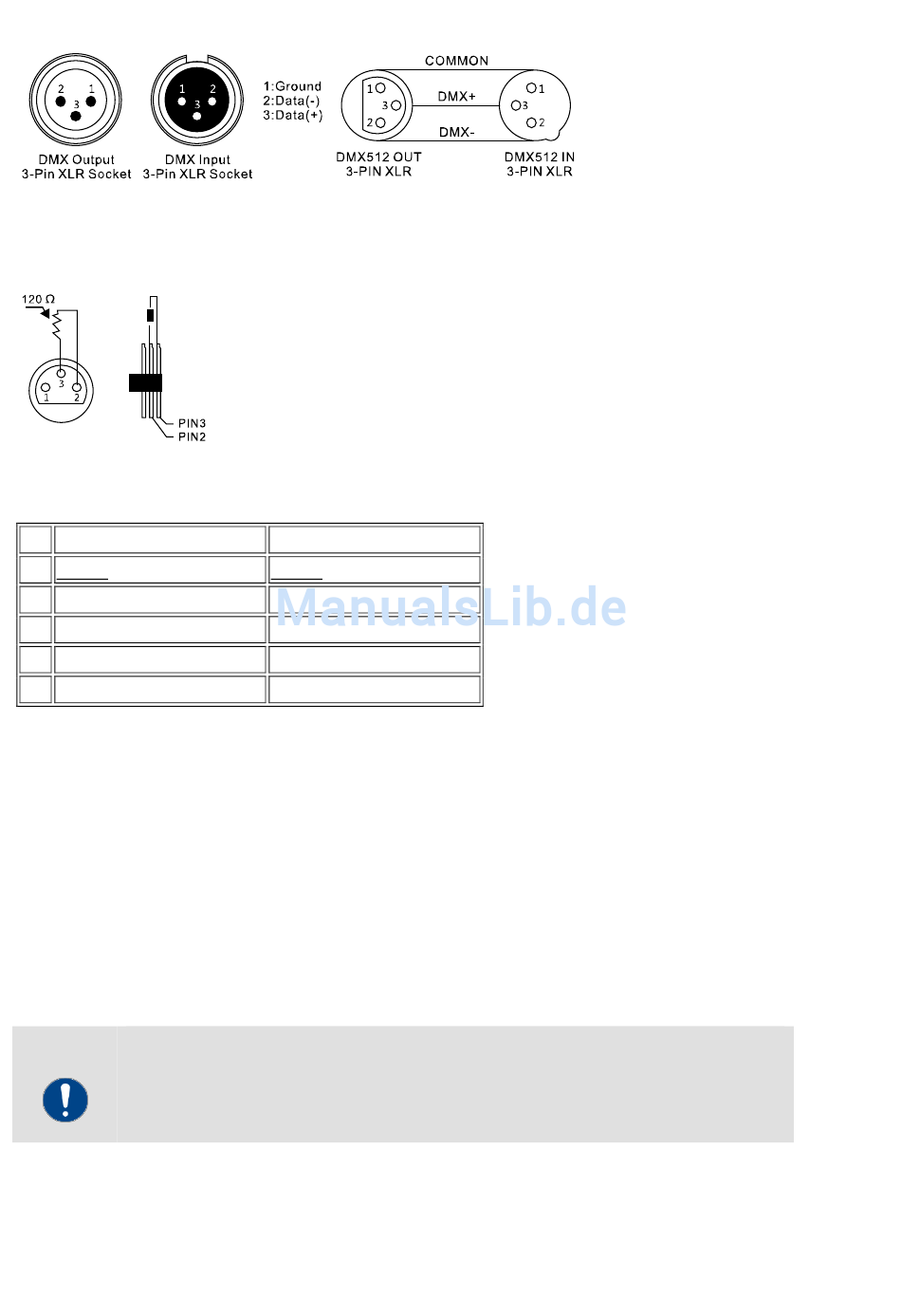

DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker‎als‎120‎Ω‎Widerstand‎zwischen‎Pin‎2‎und‎3‎ausgeführt‎der‎in‎die‎letzte‎Ausgangsbuchse‎der‎
DMX-Linie gesteckt wird.
Einige Hersteller verwenden für die Datenübertragung keine 3-Pol-XLR-Steckverbinder, sondern 5-Pol-
Versionen. Geräte mit 5-Pol-XLR-Anschlüssen können jedoch auch in einen DMX-Verbund mit 3-Pol-XLR-
Anschlüssen integriert werden. In diesem Fall ist ein geeigneter Kabeladapter erforderlich.
Pol 5 polig
1 Masse (Abschirmung)
Signal invertiert (DMX−) Signal invertiert (DMX−)
2
3 Signal (DMX+)
4 Data -
5 Data +
3.5‎Verbindungen‎in‎der‎Betriebsart‎„Master/Slave":
Wenn‎ Sie‎ eine‎ Gruppe‎ von‎ Geräten‎ in‎ der‎ Betriebsart‎ „Master/Slave"‎ konfigurieren,‎ steuert‎ das‎ erste‎ Gerät‎ die‎
anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese
Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend
den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter.

3.6 Stand-Alone-Betrieb:

Der‎ „Matrix559"‎ lässt‎ sich‎ auch‎ im‎ Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den
„Matrix559"‎vom‎Controller‎und‎rufen‎Sie‎das‎vorprogrammierte‎Programm‎auf.
HINWEIS!
Mögliche Störungen bei der Datenübertragung.
Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie
Mischpulten oder Verstärkern.
3 polig international
Masse (Abschirmung)
Signal (DMX+)
