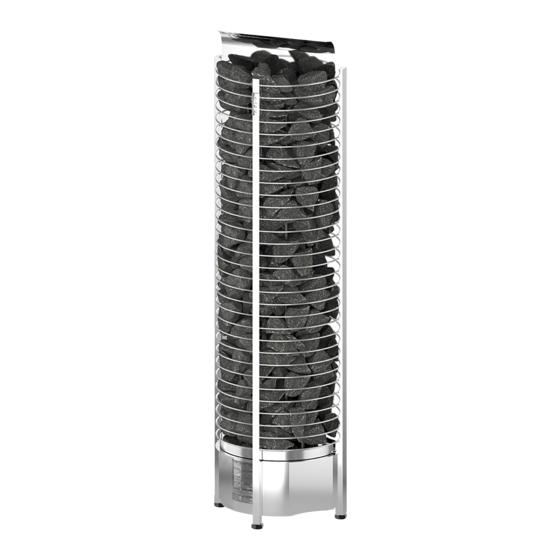

Sawotec TH2-30NB Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TH2-30NB:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Wir gratulieren Ihnen zum Kauf eines SAWOTEC
Saunaofens.Bitte lesen Sie die Bedienungsanleitung vor der
Benutzung des Saunaofens sorgfältig durch.
Congratulations on your purchase of SAWOTEC sauna heater.
Please read the manual carefully before using the heater.
15 - 24 kW
SÄULENOFEN BEDIENUNGSANLEITUNG
ROUND
TOWER
HEATER
10,5 -18 kW
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
TOWER HEATER MANUAL
8 - 12 kW
6 - 9 kW
ELEKTRISCHER SAUNAOFEN
ELECTRIC SAUNA HEATER
Not for use in the USA, Canada and Mexico.
DEUTSCH
ENGLISH
3P-1P
400V 3N~/
230V 3~/
230V 1N~
3 - 6 kW

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sawotec TH2-30NB

Inhaltszusammenfassung für Sawotec TH2-30NB

  • Seite 1 Wir gratulieren Ihnen zum Kauf eines SAWOTEC Saunaofens.Bitte lesen Sie die Bedienungsanleitung vor der Benutzung des Saunaofens sorgfältig durch. Congratulations on your purchase of SAWOTEC sauna heater. Please read the manual carefully before using the heater. 15 - 24 kW...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheitshinweise Ofen Installation Sauna Steine Volumenrohr Bedienungseinstellungen Zeitschalter Anschlußplan 16-20 Anordnung der Sensoren Belüftung Wärmedämmung Saunabeheizung echnische Störungen Technische Daten Ersatzteile Säulenofen BEACHTEN SIE DIE BEDECKUNG DES ZUSÄTZLICHEN HEIZGER Ä VERUR- WICHTIGEN SACHT BRANDGEFAHR ANWEISUNGEN IN DER COVERING THE HEATER BEDIENUNGSANLEITUNG CAUSES FIRE HAZARD READ THE MANUAL FOR...
  • Seite 3 TABLE OF CONTENTS Safety Instructions for the user Safety Instructions for the Technician Heater Installation Heater Stones Loading the stones Stone Spacer Thermostat Timer Electrical Diagram 16-20 Sensor Location Air Ventilation Insulation Heating of the Sauna Technical Data Malfunctions Tower Heater Spare Parts ENGLISH...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der Installation des Saunaofens und bei der Benutzung der Sauna. Für Anwender: Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

  • Seite 5: Safety Instructions For The User

    Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.

  • Seite 6: Für Techniker

    Für Techniker: Die Verdrahtung sowie Reparaturen müssen von qualifiziertem Fachpersonal ausgeführt werden. Beachten Sie beim Aufstellen des Saunofens die minimalen Sicherheitsabstände (siehe Abb. 2). Beachten Sie die Hinweise zur optimalen Platzierung des Thermo- statfühlers in der Bedienungsanleitung des Steuergeräts. Das Bedienteil ist außerhalb der Kabine zu montieren.

  • Seite 7: For Technicians

    For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 2). The electronic and electric system should be mounted in a way so that incoming air will not interfere with it. The control must be mounted outside the sauna cabin.

  • Seite 8: Ofen Installation

    Ofen Installation Der Ofen kann beliebig in der Sauna platziert werden. Um jedoch eine sichere und einfache Installation gewährleisten, halten sich bitte Mindestsicherheitsabstände. (siehe Abb. 2). Halten Sie sich auch an die vorgegebenen Raumvolumina, die im technischen Diagramm auf Seite 12 aufgezeigt werden. Installieren Sie den Ofen nicht direkt am Boden aufliegend bzw.

  • Seite 9: Heater Installation

    Contactor unit is needed if heater’s power rating exceeds separate control unit’s capacity. Additional contactor unit can be connected to the heaters 10,5kW and higher. 1900 TH9-105NS 2100 TH6-80NB 1900 TH2-30NB 1900 TH9-120NS 2100 TH6-90NB TH3-35NB 1900 1900 TH9-150NS 2100...

  • Seite 10: Sauna Steine

    Sauna Steine Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu speichern, damit das auf die Steine gegebene Wasser bei einem Aufguss effizient verdampft und somit einen optimalen Feuchtgehalt in der Saunakabine zu erzielen. Die Steine sollten zumindest einmal im Jahr oder nach 500 Betriebsstunden ausgetauscht werden, je nach dem was zuerst eintritt.

  • Seite 11: Heater Stones

    Heater Stones The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be replaced at least once a year or every 500 hours which ever occurs first. All stone crumbles must be removed from the heater unit and replaced with new ones as described in the heater manual.

  • Seite 12: Volumenrohr

    Volumenrohr Stone Spacer Der Ofen kann mit oder ohne Volumenrohr verwendet werden, abhängig von der Vorliebe des Anwenders. Siehe Vergleich in Abb. 4. The heater can be used with or without the stone spacer, depending on the preference of the user.

  • Seite 13: Bei Verwendung Ohne Volumenrohr (Nur Für Nb) When Not Using Stone Spacer (For Nb Only)

    Bei Verwendung ohne Volumenrohr (nur für NB) When not using Stone Spacer (for NB only) Entfernen des Volumenrohrs Remove Stone Spacer Schrauben Sie den Wärmeleiter ab Unscrew the heat sink Halten Sie die Fühlerabdeckung fest, While unscrewing the heat sink, während Sie den Wärmeleiter hold tightly the sensor cover to entfernen, um ein Verrutschen des...

  • Seite 14: Bedienungseinstellungen

    Bedienungseinstellungen THERMOSTAT Thermostat Regulieren Sie die Temperatur in der Sauna einfach durch Adjustieren des Drehknopfes. Das Thermostat steuert automatisch die gewählte Temperatur an. Im Falle einer Überhitzung schaltet der Sicherheitstemperaturfühler automatisch den Ofen ab, auch wenn der Timer aktuell noch aktiv ist.

  • Seite 15: Control Settings

    Control Settings THERMOSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated.

  • Seite 16: Anschlußplan

    Anschlußplan Electrical Diagram Relocate jumper when using 1 PHASE & DELTA connection ( 220-240V 3~ ). 220-240V 3~ 220-240V 1N~ 220-230V 1N~ 50/60Hz 50/60Hz 380-415V 2N~ TH2-30NS 380-415V 3N~/ 380-415V 3N~/ 220-240V 1N~ 220-240V 1N~ TH3-35NS 50/60Hz 50/60Hz TH3-45NS 380-415V 3N~/ 380-415V 3N~/ 380-415V 3N~/ 220-240V 1N~...
  • Seite 17 TH6-105NS 6.0 kw 4.5 kw 380-415V 3N~ TH6-120NS 6.0 kw 6.0 kw 380-415V 3N~ TH9-105NS 6.9 kw 3.45 kw 380-415V 3N~ TH9-120NS 7.6 kw 4.5 kw 380-415V 3N~ ENGLISH...
  • Seite 18 TH9-150NS 9.0 kw 6.0 kw 380-415V 3N~ TH9-180NS 6.0 kw 12.0 kw 380-415V 3N~ TH12-150NS 6.9 kw 7.95 kw 380-415V 3N~ DEUTSCH...
  • Seite 19 TH12-180NS 9.0kw 9.0 kw 380-415V 3N~ TH12-210NS 9.0kw 12.0 kw 380-415V 3N~ TH12-240NS 6.0kw 18.0 kw 380-415V 3N~ ENGLISH...
  • Seite 20 Hausheizung (wahlfreie Verwendung) 230V 1N~ 220-240V 1N~ 50/60Hz N K ( 230V) N L1 N K(230V) TH3-35NB 3,5 kW TH2-30NB Control of Electric TH3-45NB 4,5 kW Control of Electric Heating 3,0 kW Heating in the TH3-60NB 6,0 kW in the Household...

  • Seite 21: Anordnung Der Sensoren

    Anordnung der Sensoren Sensor Location Abb. 4 Regulierungsfühler (lang) Fig. 4 Regulating Sensor (Long) Gebogener Ring Sicherheitsfühler (kurz) Curved Ring Safety Sensor (Short) Fühlerabdeckung Sensor Cover Hinweis! Reset-Öffnung Note Reset Button Hole Platzieren Sie den Regulierungsfühler höher als den Sicherheitsfühler. Place the regulating sensor higher than the safety sensor.

  • Seite 22: Belüftung

    Wärmedämmung Die Sauna muss über eine angemessene Wärmedämmung an Wänden, Decken und an Türen verfügen. Ein Quadratmeter (m²) an nicht isolierter Oberfläche steigert das Volumen um ca. 1,2m³, bei der Bestimmung des Energiebedarfes des Ofens. (siehe Abb. 16) Stellen sicher, dass Saunakabine über...

  • Seite 23: Air Ventilation

    Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-insulated surface increases the cubic volume by approximately 1.2m³ when determining the power requirement of the heater. Refer to page 16 (Technical Diagram). Ensure that moisture proofing is appropriate in the sauna room.

  • Seite 24: Saunabeheizung

    Saunabeheizung VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befi nden sich Betriebsstoffe aus dem Fertigungsprozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit.

  • Seite 25: Heating Of The Sauna

    Heating of the sauna CAUTION! Smoke and odor formation when heating up for the first time Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor.

  • Seite 26: Technische Daten

    SIZE OF WIRE SPACER SPACER VOLTAGE WIDTH DEPTH HEIGHT MODEL CONTROL TYPE (kg) (mm) TH2-30NB 380-415V 2N~ 1300 4 x 1.5/ 8 + 4h 2 x 10/ 2 x 1.5 TH150 220-230V 1N~ 3 x 2.5 1 x 16 TH3-35NB 3 x 1.15...

  • Seite 27: Ersatzteile Säulenofen

    Typennummer siehe Abb. 4 Refer Fig. 4 for Type Number Ersatzteile Säulenofen Tower Heater Spareparts Heizelement Heating Element Heizelement Halterung Heating Element Holder Kabelhalterung Cable Holder Anschlussleiste (groß) Terminal Block (Large) Niveaubolzen Leveling Bolt Timer Drehknopf Timer Knob Temperatur Drehknopf Thermo Knob Zeitschalter-Anzeigeleuchte Timer Pilot Lamp...
  • Seite 28 P X4 Änderungen vorbehalten. Subject to change without notice.
