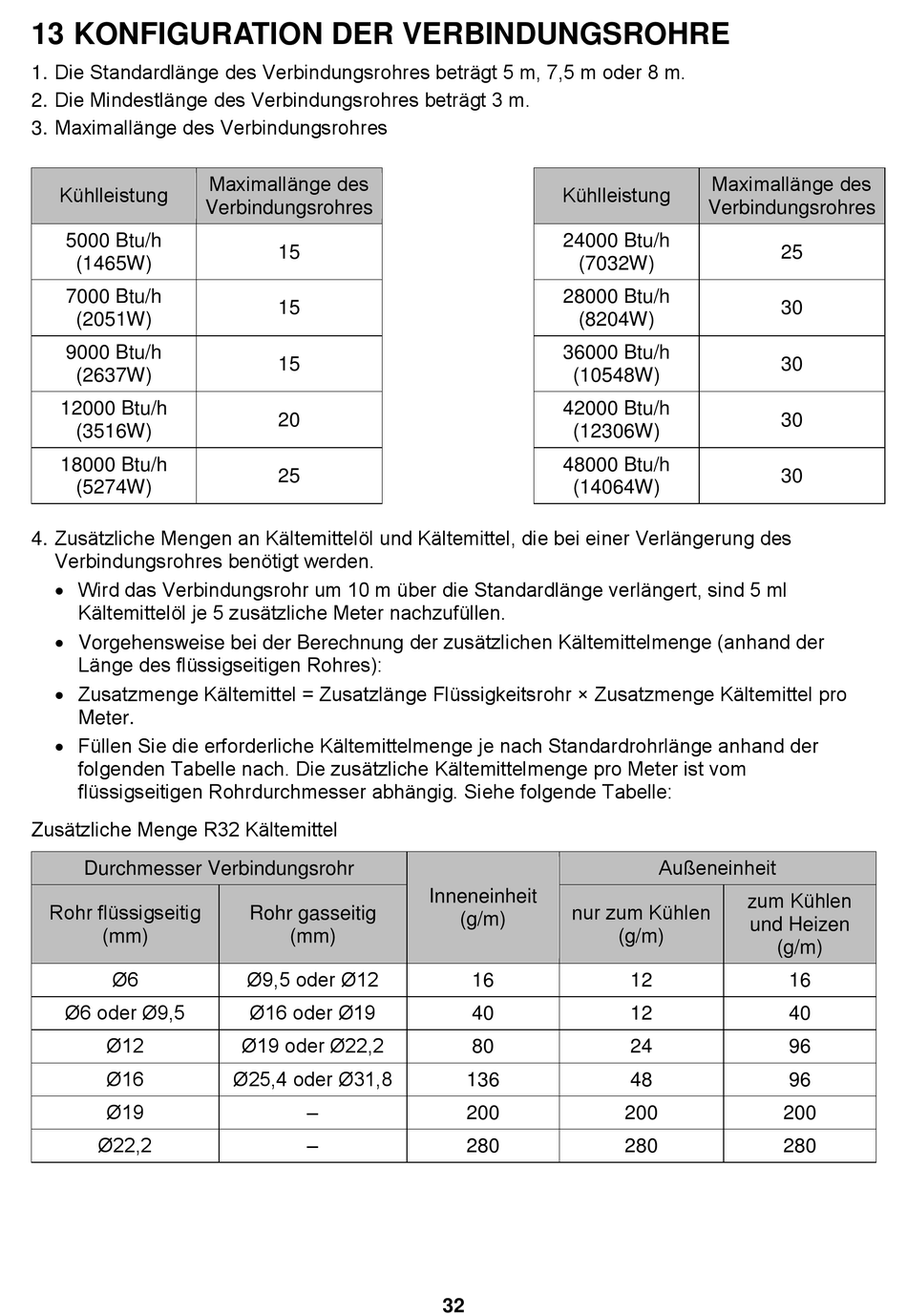

13 KONFIGURATION DER VERBINDUNGSROHRE
1. Die Standardlänge des Verbindungsrohres beträgt 5 m, 7,5 m oder 8 m.
2. Die Mindestlänge des Verbindungsrohres beträgt 3 m.
3. Maximallänge des Verbindungsrohres
Kühlleistung
5000 Btu/h
(1465W)
7000 Btu/h
(2051W)
9000 Btu/h
(2637W)
12000 Btu/h
(3516W)
18000 Btu/h
(5274W)
4. Zusätzliche Mengen an Kältemittelöl und Kältemittel, die bei einer Verlängerung des
Verbindungsrohres benötigt werden.
Wird das Verbindungsrohr um 10 m über die Standardlänge verlängert, sind 5 ml
Kältemittelöl je 5 zusätzliche Meter nachzufüllen.
Vorgehensweise bei der Berechnung der zusätzlichen Kältemittelmenge (anhand der
Länge des flüssigseitigen Rohres):
Zusatzmenge Kältemittel = Zusatzlänge Flüssigkeitsrohr × Zusatzmenge Kältemittel pro
Meter.
Füllen Sie die erforderliche Kältemittelmenge je nach Standardrohrlänge anhand der
folgenden Tabelle nach. Die zusätzliche Kältemittelmenge pro Meter ist vom
flüssigseitigen Rohrdurchmesser abhängig. Siehe folgende Tabelle:
Zusätzliche Menge R32 Kältemittel
Durchmesser Verbindungsrohr
Rohr flüssigseitig
(mm)
Ø6
Ø6 oder Ø9,5
Ø12
Ø16
Ø19
Ø22,2
Maximallänge des
Verbindungsrohres
15
15
15
20
25
Rohr gasseitig
(mm)
Ø9,5 oder Ø12
Ø16 oder Ø19
Ø19 oder Ø22,2
Ø25,4 oder Ø31,8
–
–
Kühlleistung
24000 Btu/h
(7032W)
28000 Btu/h
(8204W)
36000 Btu/h
(10548W)
42000 Btu/h
(12306W)
48000 Btu/h
(14064W)
Inneneinheit
nur zum Kühlen
(g/m)
16
40
80
136
200
280
32
Maximallänge des
Verbindungsrohres
25
30
30
30
30
Außeneinheit
zum Kühlen
und Heizen
(g/m)
(g/m)
12
16
12
40
24
96
48
96
200
200
280
280
