Inhaltszusammenfassung für Eizo FlexScan L797

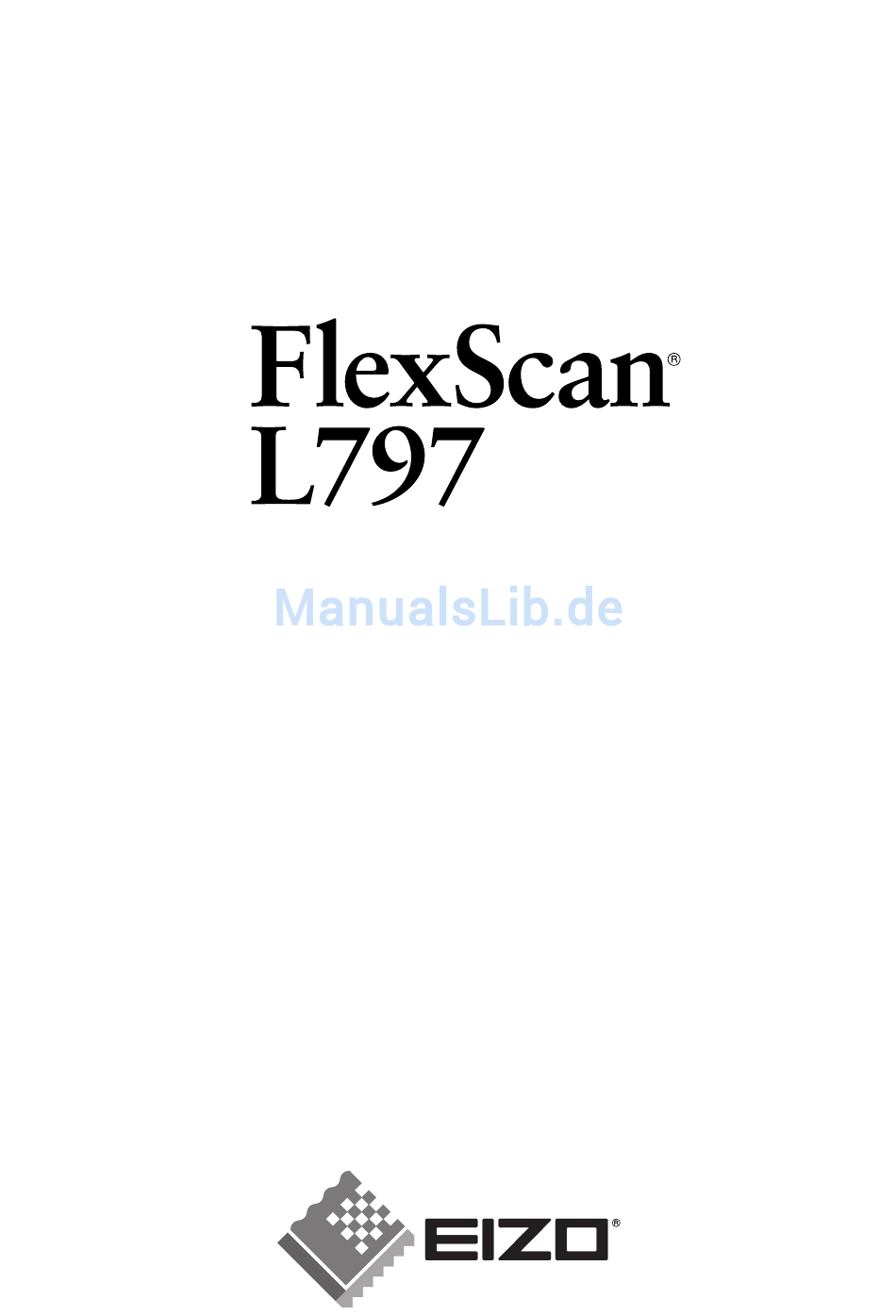

- Seite 1 Bedienungsanleitung LCD-Farbmonitor...
- Seite 2 übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden...
-
Seite 3: Inhaltsverzeichnis
Deutsch INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN ......... 4 1. -
Seite 4: Vorsichtsmassnahmen
Deutsch VORSICHTSMASSNAHMEN WICHTIG! Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in den Spezifikationen beschrieben ist. - Seite 5 Deutsch WARNUNG Halten Sie kleine Gegenstände und Flüssigkeiten vom Gerät fern. Kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse fallen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist sofort das Netzkabel des Geräts zu ziehen.
- Seite 6 Deutsch WARNUNG Zum Anschließen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel verwenden. Sicherstellen, dass die Nennspannung des Netzkabels nicht überschritten wird. Anderenfalls besteht Brand- und Stromschlaggefahr. Ziehen Sie das Netzkabel ab, indem Sie den Stecker fest anfassen und ihn dann herausziehen. Ziehen Sie niemals am Kabel.
- Seite 7 Deutsch WARNUNG Berühren Sie bei Gewitter niemals den Stecker oder das Netzkabel. Anderenfalls können Sie einen elektrischen Schlag erleiden. Wenn Sie einen Schwenkarm anbringen, befolgen Sie bitte die Anweisungen im Benutzerhandbuch des Schwenkarms und installieren Sie das Gerät sorgfältig mit den beigefügten Schrauben.
- Seite 8 Deutsch VORSICHT Vorsicht beim Transport des Monitors. Ziehen Sie vor dem Transport das Netz- und das Signalkabel und entfernen Sie installiertes Zubehör. Es ist gefährlich, das Gerät zu transportieren, wenn die Kabel noch angeschlossen sind oder Zubehör ist. Sie können sich dabei verletzen oder das Gerät beschädigen.
- Seite 9 Deutsch VORSICHT Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen. Wenn sich Staub, Wasser oder Öl auf dem Stecker absetzt, kann ein Feuer entstehen. Ziehen Sie das Netzkabel ab, bevor Sie das Gerät reinigen. Wenn Sie das Gerät bei angeschlossenem Netzkabel reinigen, können Sie einen elektrischen Schlag erleiden.
- Seite 10 Deutsch Gehäuse Wenn der kalte Monitor in einen temperierten Raum gebracht wird oder wenn die Raumtemperatur schnell steigt, kann sich im Inneren des Monitors und an seiner Außenseite Kondensat bilden. Schalten Sie den Monitor in diesem Fall nicht ein und warten Sie, bis das Kondensat trocknet, da der Monitor ansonsten beschädigt werden könnte.
-
Seite 11: Einfuhrung
Es wird empfohlen, das Verpackungsmaterial für spätere Transporte des Monitors aufzubewahren. Das USB-Kabel von EIZO wird verwendet, wenn die Software auf der „EIZO LCD Utility Disk“ benutzt werden soll. Anweisungen zur Installation dieses Dienstprogramms finden Sie in der Datei readmede.txt auf der CD-ROM. -
Seite 12: Bedienelemente Und Anschlüsse
Deutsch 1-3. Bedienelemente und Anschlüsse Vorderseite Feinkontrast-Menü Bedienfeld SIGNAL MODE AUTO ENTER 1 - 2 (8) (9) ® ScreenManager Hauptnetzschalter Eingangssignal-Wahltaste Taste für automatische Bildjustage (Auto)* Mode-Taste Eingabetaste (Enter) Steuertasten (Links, Unten, Oben, Rechts)* Netzschalter Betriebsanzeige* Blau Eingeschaltet Gelb Energiespar-Modus Gelb blinkend (jeweils 2-fach) Energiespar-Modus, nur digital Gelb, langsam blinkend... -
Seite 13: Rückseite
Deutsch Rückseite (10) (11) Unterseite (12)(13)(14) (15) (10) Höhenverstellbarer Standfuß (abnehmbar)* (11) Sicherheitskabelanschluss* (12) DVI-I-Eingang (SIGNAL 1, SIGNAL 2) (13) USB-Port (1 x Upstream) (14) USB-Port (2 x Downstream) (15) Netzanschluss *4 Der LCD-Monitor unterstützt die Hochformat/Querformat-Anzeige (d. h., der Bildschirm kann um 90°... -
Seite 14: Kabelanschlüsse
Deutsch KABELANSCHLÜSSE 2-1. Vor dem Anschließen Bevor Sie Ihren Monitor an einen PC anschließen, müssen Sie die Bildschirmeinstellungen (Auflösung (siehe S. 53) und Frequenz) wie in der nachfolgenden Tabelle dargestellt anpassen. HINWEIS Wenn Ihr Rechner und Ihr Monitor VESA DDC unterstützen, werden die richtige Auflösung und Bildwiederholfrequenz automatisch eingestellt, wenn Sie den Monitor an den Rechner anschließen. -
Seite 15: Anschließen Des Signalkabels (Für Rechner Mit D-Sub- Oder Dvi-Anschluss)
Deutsch 2-2. Anschließen des Signalkabels (Für Rechner mit D-Sub- oder DVI-Anschluss) HINWEIS Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind. Stecken Sie das eine Ende des Signalkabels in den Anschluss an der Rückseite des Monitors und das andere Kabelende in den Videoanschluss des PCs. - Seite 16 Deutsch Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Monitors. Klemmen Sie das Netzkabel und das Signalkabel in den hierfür vorgesehen Kabelhalter an der Monitorrückseite. HINWEIS Die kabel solten leicht durchhängen, damit die Bewegungsfähigkeit des Standfußes nicht beeinträchtigt wird. Kabelhalter Stecken Sie das andere Ende des Netzkabels in eine Wandsteckdose.
- Seite 17 Deutsch Schalten Sie den PC ein. Daraufhin leuchtet die Betriebsanzeige des Monitors (Blau). Wenn kein Bild erscheint, ermitteln Sie mit Hilfe des Kapitels „7. FEHELRBESEITIGUNG“ (siehe S. 44) die Ursache dieses Problems. Schalten Sie nach Abschluss Ihrer Arbeiten den PC und den Monitor aus. HINWEIS Nach dem Einschalten des Monitors wird in der rechten oberen Ecke des Bildschirms einige Sekunden lang angezeigt, welches Eingangssignal anliegt...
-
Seite 18: Anschließen Des Signalkabels
Deutsch 2-3. Anschließen des Signalkabels (Für Rechner mit ADC-Eingang) HINWEIS Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind. Stecken Sie das eine Ende des Signalkabels in den Anschluss an der Rückseite des Monitors und das andere Kabelende in den Videoanschluss des PCs. - Seite 19 Deutsch Klemmen Sie das Netzkabel und das Signalkabel in den hierfür vorgesehen Kabelhalter an der Monitorrückseite. HINWEIS Die kabel solten leicht durchhängen, damit die Bewegungsfähigkeit des Standfußes nicht beeinträchtigt wird. Kabelhalter Stecken Sie das andere Ende des Netzkabels in eine Wandsteckdose.
- Seite 20 Deutsch SIGNAL MODE AUTO ENTER 1 - 2 Mode-Taste Eingabetaste Netzchalter Betriebs- anzeige Steuertasten Eingangssignal- Wahltaste (Links, Unten, Oben, Rechts) Ändern Sie in diesem Menü die Eingangssignaleinstellung in „ADC“. Drücken Sie die Enter-Taste um die Einstellung zu bestätigen und das Menü zu schließen.
-
Seite 21: Anschließen Von Zwei Pcs An Den Monitor
Deutsch 2-4. Anschließen von zwei PCs an den Monitor Über die Eingänge Signal 1 und Signal 2 an der Rückseite des Monitors können zwei PCs angeschlossen werden. Beispiel DVI-I-Eingang (SIGNAL 1) (SIGNAL 2) PC 1 PC 2 Bei- Digital Signalkabel Signalkabel D-Sub, Analog... -
Seite 22: Wahl Des Aktiven Eingangs
Deutsch Wahl des aktiven Eingangs Benutzen Sie die Eingangssignal-Wahltaste des Bedienfelds, um zwischen den Eingängen SIGNAL 1 und SIGNAL 2 umzuschalten. Bei jeder Tastenbetätigung ändert sich die aktuelle Auswahl. Bei einem Signalwechsel wird einige Sekunden lang angezeigt, welcher Signaltyp momentan anliegt (Signal 1 oder 2/ Analog oder Digital). Eingangssignal-Wahltaste SIGNAL MODE... -
Seite 23: Screenmanager
Deutsch SCREENMANAGER 3-1. Einsatz des ScreenManager Der ScreenManager ermöglicht eine Anpassung der Bildschirmeigenschaften über das Hauptmenü sowie die schnelle Auswahl eines Feinkontrast-Modus. Feinkontrast-Menü [Beispiel] Custom Hauptmenü Steuertasten Links, Unten, Oben, Rechts SIGNAL MODE AUTO ENTER 1 - 2 Mode-Taste Eingabetaste Taste für automatische Bildjustage (Auto) HINWEIS Das Hauptmenü... -
Seite 24: Justagen Und Einstellungen
Deutsch HINWEIS Sie können das ScreenManager-Menü auch durch zweimaliges Drücken der Enter-Taste verlassen. Feinkontrast-Menü Über die linke oder rechte Taste können Sie einen Bildschirmanzeige-Modus direkt auswählen (6 Feinkontrast-Modi, Text, Picture, Movie, Custom, sRGB oder External). Um das Menü zu verlassen, einfach die Enter-Taste betätigen . 3-2. - Seite 25 Deutsch Hauptmenü Untermenü Referenz Andere Bildgröße 4-2. Anzeigen niedriger Auflösungen Funktion (S. 33) Randintensität Signal-Priorität Automatische Auswahl des Eingangssignals (S. 22) Abschaltfunktion Abschaltfunktion des Monitors aktivieren/deaktivieren (S. 27) Signalton Signaltongeber des Monitors auf aktivieren/deaktivieren (S. 51) Menü Menü Größe Menügröße ändern. Einstellung Menü-Position Menüposition ändern...
-
Seite 26: Feinkontrast
Farbwiedergabe durch Einstellung geeigneter Werte für die Parameter „Farbkoordinate“ und „Gamma-Wert“ mit Hilfe von „ScreenManager Pro für LCD (Windows-Version)“ (Siehe EIZO-Diskette mit LCD-Dienstprogramm) Farbjustage für die Bildschirmanzeige-Modi Die Einstellungen für <Helligkeit>, <Temperatur> und <Gamma> können Sie im Feinkontrast-Menü anpassen, indem Sie über die Steuertaste Oben/Unten zunächst ein Funktionssymbol wählen und anschließend die Justage über die Taste Links/Rechts... -
Seite 27: Nützliche Funktionen
Deutsch Feinjustagen Umfassende Farbeinstellungen für die einzelnen Modi sind im Menü <Farbe> des ScreenManager (S. 35) möglich. 3-4. Nützliche Funktionen Justiersperre Verhindern Sie mit Hilfe der Justiersperre ungewollte Änderungen. Gesperrt Justage und Einstellungen im ScreenManager über Taste für automatische Bildjustage Taste für automatische Bildjustage (Auto) Entsperrt Auswählen des Feinkontrast Modus durch die Steuertasten /... -
Seite 28: Einstellung Der Netzkontroll-Led
Wählen Sie <Netzkontroll-LED> im ScreenManager-Menü <Andere Funktion>. Wählen Sie „Inaktiv“. Ausblenden des EIZO-Logos Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.) [Ausblenden des Logos] Monitor ausschalten und mit gedrückt gehaltener Enter-Taste wieder einschalten. -
Seite 29: Justage
Deutsch JUSTAGE 4-1. Bildjustage HINWEIS Vor Beginn der Justagemaßnahmen sollten Sie mindestens 20 Minuten warten, um eine ausreichende Monitorstabilisierung zu gewährleisten. Basierend auf den Voreinstellungen wird ein an den digitalen Eingang über- gebenes Bild auf dem Monitor korrekt dargestellt. Justage für Analog Justagemaßnahmen für den LCD-Monitor sollten durchgeführt werden, um ein Flackern des Bildschirms zu unterdrücken und die Bildposition zu korrigieren. - Seite 30 Starten Sie das „Bildjustage-Programm“ Lesen Sie zunächst die Datei „readme.txt“. Installieren und starten Sie anschließend das Programm für die Bildjustage von der EIZO-Diskette mit den LCD-Dienstprogrammen. Schrittweise Hilfestellung zur Justage geben die Bildschirmanweisungen. (Bei Einsatz von Windows kann das Programm direkt aus dem Menüfenster der CD-ROM heraus gestartet werden.)
- Seite 31 Deutsch Auf dem Bildschirm erscheinen horizontale Balken/Streifen. → Parameter <Phase> justieren (siehe S. 54). Wählen Sie <Phase> und beseitigen Sie horizontales Flackern, Unschärfen oder Streifen mit Hilfe der Steuertasten „Rechts“ und „Links“. HINWEIS Abhängig von dem eingesetzten PC lassen sich die horizontalen Streifen gegebenenfalls nicht vollständig beseitigen.
- Seite 32 Deutsch Der Anzeigebereich ist kleiner oder größer als der tatsächliche Bildschirminhalt. → Parameter <Auflösung> justieren Eine Justage ist erforderlich, wenn die Auflösung des Eingangssignals und die dargestellte Auflösung voneinander abweichen. Klicken Sie auf „Auflösung“, und bestätigen Sie die hier angezeigte Auflösung, wenn diese mit der eingegebenen Auflösung übereinstimmt.
-
Seite 33: Anzeigen Niedriger Auflösungen
Deutsch 4-2. Anzeigen niedriger Auflösungen Bei niedrigeren Auflösungen wird die Anzeige automatisch bildschirmfüllend vergrößert. Bei Bedarf können Sie die Bildschirmgröße jedoch über die Funktion „Bildgröße“ im Menü „Andere Funktion“ anpassen. Vergrößern der Bildschirmanzeige bei niedriger Auflösung. → <Bildgröße> wählen Wählen Sie im Menü <Andere Funktion> die Position <Bildgröße>, und stellen Sie die Bildgröße mit Hilfe der Taste „Oben“... -
Seite 34: Parameter Justieren
Deutsch Verbessern Sie die Konturen unscharfer Texte bei vergrößerter Darstellung. → Einstellung des Parameters <Glätten> ändern Wählen Sie eine Glättungseinstellung zwischen 1 und 5 (weich – scharf). Rufen Sie im Menü „Bildparameter“ die Option <Glätten> auf und nehmen Sie die erforderliche Justage über die rechte oder linke Taste vor. HINWEIS Bei folgenden Bildschirmauflösungen ist „Glätten“... -
Seite 35: Farbeinstellungen
Deutsch 4-3. Farbeinstellungen Die Farbeinstellungen für jeden Feinkontrast-Modus können über das Menü <Farbe> des ScreenManager geändert bzw. angepasst werden. Beim analogen Eingang müssen Sie den Parameter „Bereich“ (S. 32) vor Durchführung der Farbeinstellungen justieren. Justagepositionen Welche Einstellungen vorgenommen werden können und welche Symbole im ScreenManager erscheinen, hängt vom gewählten Feinkontrast-Modus ab. - Seite 36 Deutsch Die Prozentangaben signalisieren den aktuellen Pegel für die jeweilige Justagemaßnahme. Sie dienen lediglich zu Referenzzwecken. (Wenn Sie die Einstellungen ändern, um eine einheitlich weiße oder schwarze Anzeige zu erzielen, weichen die Prozentwerte wahrscheinlich voneinander ab.) Justagemaßnahmen Menü Funktionsbeschreibung Einstellbarer Bereich Helligkeit Einstellen der 0 ~ 100 %...
- Seite 37 Deutsch Menü Funktionsbeschreibung Einstellbarer Bereich Gain- Ändern der einzelnen 0 ~ 100% Einstellung Farbtöne (Rot, Grün und Durch Justage der Anzeigefarben Rot, Blau) Grün und Blau für die verschiedenen Farb- Modi können Sie eine individuelle Farbumgebung definieren. Wählen Sie eine Bilddarstellung mit weißem oder grauem Hintergrund und justieren Sie die <Gain-Einstellung>.
-
Seite 38: Energiespareinstellungen
Deutsch 4-4. Energiespareinstellungen Mit den Optionen des ScreenManager-Menüs <PowerManager> können Sie das Energiesparsystem einstellen. HINWEIS Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann allerdings nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden. - Seite 39 Deutsch Digitaler Eingang Dieser Monitor entspricht DVI DMPM (siehe S. 53). [Vorgehensweise] Aktivieren Sie die Energiespareinstellungen des PCs. Wählen Sie im Menü <PowerManager> die Einstellung „DVI DMPM“. [Energiesparsystem] Monitor Betriebsanzeige Betrieb Betrieb Blau Energiespar-Modus Energiespar- Gelb Modus Abschalt-Modus Energiespar- Gelb blinkend Modus* (jeweils 2-fach) *1 Die Energieeinsparung über den Abschalt-Modus des PCs wird nur unterstützt, wenn im...
-
Seite 40: Einsatzbereiche Für Den (Universal Serial Bus)
Deutsch EINSATZBEREICHE FÜR DEN (UNIVERSAL SERIAL BUS) Dieser Monitor stellt einen Hub gemäß USB-Standard bereit. In Verbindung mit einem USB-kompatiblen PC oder einem anderen Hub fungiert der Monitor als Hub, an den sich weitere USB-kompatible Peripheriegeräte anschließen lassen. Erforderliche Systemumgebung PC mit USB-Ports oder ein weiterer USB-Hub, der an einem USB-kompatiblen PC angeschlossen ist Windows 98/Me/2000/XP // Mac OS 8.5.1 oder später... -
Seite 41: Screenmanager Pro Für Lcd-Monitore (Windows-Version)
Schließen Sie die Kabel der USB- kompatiblen Peripheriegeräte an (Maus, Tastatur etc.). Scanner Tastatur ScreenManager Pro für LCD-Monitore (Windows-Version) Weiterführende Informationen zu „ScreenManager Pro für LCD-Monitore“ (Windows-Version) finden Sie auf der EIZO-Diskette mit den Dienstprogrammen für LCD-Monitore. 5. EINSATZBEREICHE FÜR DEN (UNIVERSAL SERIAL BUS) -
Seite 42: Anbringen Eines Schwenkarms
Deutsch ANBRINGEN EINES SCHWENKARMS Der LCD-Monitor kann mit einem Schwenkarm eingesetzt. Dazu müssen Sie den schwenkbaren Standfuß vom Monitor entfernen und den Schwenkarm montieren. HINWEIS Wenn Sie einen Schwenkarm eines anderen Herstellers benutzen wollen, müssen Sie darauf achten, dass der Arm folgende Spezifikationen erfüllt: –... - Seite 43 Deutsch Befestigen Sie den Schwenkarm ordnungsgemäß am LCD-Monitor. Standfuß 4 Befestigungsschrauben: M4 x 15 mm 6. ANBRINGEN EINES SCHWENKARMS...
-
Seite 44: Fehlerbeseitigung
Deutsch FEHLERBESEITIGUNG Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen. Kein Bild: Siehe Nummer 1 bis Nummer 2 Anzeigeprobleme: Siehe Nummer 3 bis Nummer 13 Sonstige Probleme: Siehe Nummer 14 bis Nummer 17 USB-Probleme: Siehe Nummer 18 bis Nummer 19 Zu überprüfende Punkte und mögliche... - Seite 45 Deutsch Zu überprüfende Punkte und mögliche Probleme Lösungen Fehlermeldungen erscheinen für Diese Meldungen erscheinen, wenn kein korrektes die Dauer von 40 Sekunden. Eingangssignal anliegt, auch wenn der Monitor ordnungsgemäß funktioniert. Wird das Bild nach kurzer Zeit korrekt angezeigt, liegt kein Monitorfehler vor. (Einige PCs liefern erst einige Zeit nach dem Einschalten ein Bild.) Vergewissern Sie sich, dass der PC...
- Seite 46 Deutsch Zu überprüfende Punkte und mögliche Probleme Lösungen Verzeichnungseffekt in Form von Beseitigen Sie die horizontalen Balken/Streifen horizontalen Balken oder Streifen. über den Parameter <Phase> (siehe S. 31). Buchstaben und Zeilen Nehmen Sie eine Justage über den Parameter erscheinen unscharf. <Glätten>...
- Seite 47 Überprüfen Sie die Downstream-Ports, indem Peripheriegeräte arbeiten nicht. Sie die Peripheriegeräte an andere Downstream-Ports anschließen. Wird das Problem hierdurch beseitigt, wenden Sie sich an Ihren EIZO Händler (Näheres hierzu enthält das PC-Handbuch). Versuchen Sie folgendes: PC neu starten Peripheriegeräte direkt an den PC anschließen...
-
Seite 48: Reinigung
Deutsch REINIGUNG Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen. HINWEIS Verwenden Sie niemals Verdünner, Benzol, Alkohol (Ethanol, Methanol oder Isopropyl-Alkohol), Scheuermittel oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am LCD-Display verursachen könnten. -
Seite 49: Spezifikationen
Deutsch SPEZIFIKATIONEN LCD-Display 48 cm (19 Zoll) , TFT-Farbdisplay mit Antireflexionsbeschichtung Betrachtungswinkel: 170° (horizontal und vertikal, CR ≥ 10) Punktabstand 0,294 mm Horizontale Abtastfrequenz Analog: 30 ~ 82 kHz (automatisch) Digital: 30 ~ 65 kHz Vertikale Abtastfrequenz Analog: 49 ~ 86 Hz (automatisch) (1280 x 1024: 49 ~ 76 Hz) Digital: 59 ~ 61 Hz, (VGA Text: 69 ~ 71 Hz) Auflösung 1280 Punkte x 1024 Zeilen... -
Seite 50: Standardeinstellungen
Deutsch Übertragungsgeschwindigkeit 480 Mbit/s (hoch), 12 Mbit/s (voll), 1,5 Mbit/s (niedrig) Downstream- Je 500 mA (max.) Stromversorgung Standardeinstellungen Analoger Eingang Digitaler Eingang Feinkontrast-Modus Custom Helligkeit 100% 100% Temperatur Glätten PowerManager VESA DPMS DVI DMPM Bildgröße Vollbild Signal-Priorität Abschaltfunktion Menü Einstellung Menü... -
Seite 51: Signalton-Einstellungen
Deutsch Signalton-Einstellungen Kurzer Ton Eine ScreenManager-Position wurde gewählt. Der Minimal- bzw. Minimalwert für einen ScreenManager- Parameter wurde gewählt. Die Eingangssignal-Wahltaste wurde betätigt. Langer Ton Die AUTO-Taste wurde betätigt. Die ScreenManager-Daten wurden gespeichert. 4 kurze Töne Der Monitor wurde nicht ordnungsgemäß angeschlossen. Der PC ist ausgeschaltet. - Seite 52 Deutsch Pin-Belegung DVI-I-Anschluss 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Signal Signal Signal TMDS Data 2- TMDS Data 1/3 Shield TMDS Data 2+ TMDS Clock shield TMDS Data 2/4 Shield TMDS Clock+ +5V Power...
-
Seite 53: Glossar
Weißton leicht bläulich, während bei niedrigen Temperaturen ein eher rötlicher Ton auftritt. Computermonitore bringen im Allgemeinen bei hohen Temperatureinstellungen die besten Ergebnisse. 5.000 K: Wird oft in der Druckindustrie verwendet. 6.500 K: Eignet sich für die Anzeige von Video-Bildern. 9.300 K: Standardeinstellung für Ihren EIZO-Monitor. 10. GLOSSAR... - Seite 54 Deutsch Gain-Einstellung Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen Farbfilter durchdringt, ändern.
-
Seite 55: Appendix/Anhang/Annexe
APPENDIX/ANHANG/ANNEXE Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique Based on the signal diagram shown below 25 factory presets have been registered in the monitor’s microprocessor. Der integrierte Mikroprozessor des Monitors unterstützt 25 werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme). - Seite 56 Sync Polarity Frequencies Dot Clock Mode H kHz V Hz VESA 56.3 Posi. Posi. 53.7 85.1 800 × 600 @ 85 Hz VESA 65.0 Nega. Nega. 48.4 60.0 1024 × 768 @ 60 Hz VESA 75.0 Nega. Nega. 56.5 70.1 1024 ×...
