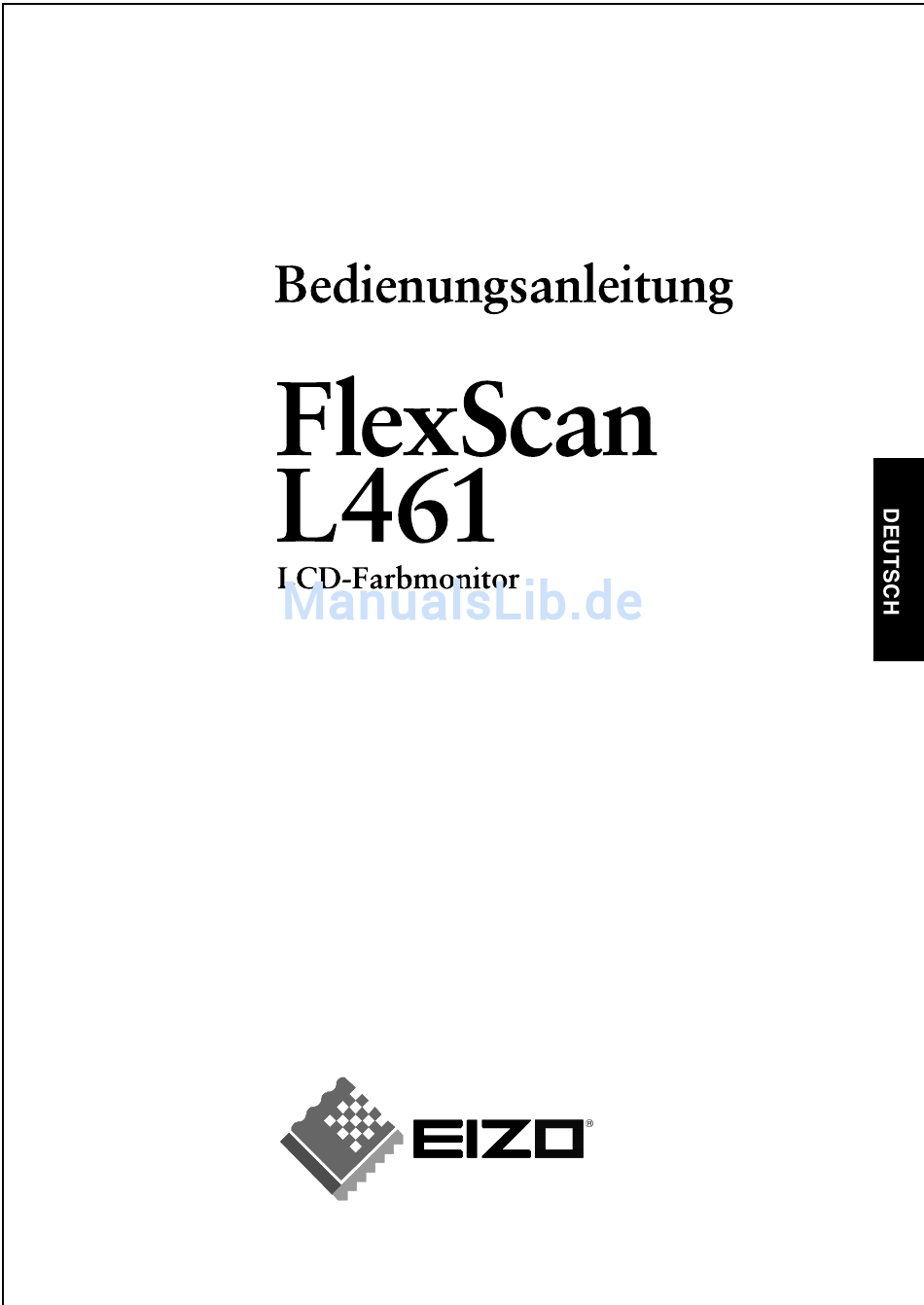

- Seite 1 ®...
- Seite 2 übertragen werden. Eizo Nanao Corporation ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit Eizo Nanao Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, daß die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, daß...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN ............4 EINFÜHRUNG ................9 1-1. Leistungsmerkmale ..................9 1-2. Lieferumfang ....................9 1-3. Bedienelemente und Anschlüsse ..............10 KABELANSCHLÜSSE ............... 11 2-1. Vor dem Anschließen .................. 11 2-2. Anschließen des Signalkabels ..............12 ScreenManager ................14 3-1. Einsatz des ScreenManagers ..............14 3-2. -
Seite 4: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN WICHTIG ! ´ Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in den Spezifikationen beschrieben ist. - Seite 5 WARNUNG ´ Halten Sie kleine Gegenstände und Flüssigkeiten vom Gerät fern. Kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse fallen und somit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangen, ist sofort das Netzkabel des Geräts zu ziehen.
- Seite 6 WARNUNG ´ Arbeiten Sie mit der richtigen Spannung. * Das Gerät ist ausschließlich für den Einsatz mit einer bestimmten Betriebsspannung konfiguriert. Bei Anschluss an eine andere Spannung als in diesem Handbuch angegeben, besteht die Gefahr von Bränden, elektrischen Schlägen oder sonstigen Schäden. * Überlasten Sie Ihren Stromkreis nicht, da dies ein Feuer oder einen elektrischen Schlag verursachen kann.
- Seite 7 VORSICHT • Tragen Sie das Gerät mit Sorgfalt. Ziehen Sie das Netzkabel und die anderen Kabel ab, wenn Sie das Gerät tragen. Es ist gefährlich, das Gerät zu tragen, wenn die Kabel noch angeschlossen sind. Sie können sich dabei verletzen oder das Gerät beschädigen.
-
Seite 8: Vorschläge Zur Maximierung Des Komforts
Vorschläge zur Maximierung des Komforts ´ Wir empfehlen, die folgenden Punkte zu berücksichtigen, um mögliche Verletzungen zu vermeiden und den Komfort sowie die Produktivität bei der Arbeit mit dem Gerät zu steigern: * Vermeiden Sie eine ungünstige Körperhaltung. Lehnen Sie sich mit geradem Rücken an. -
Seite 9: Einführung
1. EINFÜHRUNG Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale s.36) • Auflösung 1280 x 1024, integrierter 16-Zoll-LCD-Farbmonitor • Kompatibel mit DVI s.35) Digitaleingang (TMDS s.36) • Horizontale Abtastfrequenz 31.5 - 80kHz Horizontale (digital): 31.5 ~ 64 kHz... -
Seite 10: Bedienelemente Und Anschlüsse
1-3. Bedienelemente und Anschlüsse Vorderseite (1) ScreenManager™ (2) Taste für automatische Bildjustage (AUTO) (3) Steuertasten (4) Eingabetaste (ENTER) (5) Hauptnetzschalter (6) Betriebsanzeige Angezeigte Farbe Betriebsstatus Grün Eingeschaltet Gelb Energiespar-Modus Gelb blinkend Energiespar-Modus (jeweils 2-fach) nur digital Gelb, langsam blinkend Ausgeschaltet (2)(3)(4) (5) (6) Rückseite (7) Netzanschluss... -
Seite 11: Kabelanschlüsse
2. KABELANSCHLÜSSE 2-1. Vor dem Anschließen Bevor Sie Ihren Monitor an einen PC anschließen, müssen Sie die Bildschirmeinstellungen (Auflösung und Frequenz) wie in der nachfolgenden Tabelle dargestellt anpassen: Analoger Eingangssignale ö l f • Plug & Play des Monitors Wenn Ihr Rechner und Ihr Monitor VESA DDC unterstützen, werden die richtige Auflösung und Bildwiederholfrequenz automatisch eingestellt, wenn Sie den Monitor an den Rechner anschließen. -
Seite 12: Anschließen Des Signalkabels
2-2. Anschließen des Signalkabels • Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind. Stecken Sie das Signalkabel in den DVI-I-Anschluss an der Rückseite des Monitors ein. Verbinden Sie das andere Kabelende mit dem Video- Anschluss Ihres PCs. Sichern Sie den Anschluss anschließend, indem Sie die Schrauben festziehen. [Analoger Eingangsignale] Video-Ausgang D-Sub mini 15-polig... - Seite 13 Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Monitors. Stecken Sie das andere Ende des Netzkabels in eine Wandsteckdose. WARNING WARNUNG • Zum Anschließen an die landesspezifische Standard- Netzspannung das beiliegende Netzkabel verwenden. Sicherstellen, dass die Nennspannung des Netzkabels nicht überschritten wird.
-
Seite 14: Screenmanager
3. ScreenManager 3-1. Einsatz des ScreenManagers Der ScreenManager ermöglicht diverse Monitoreinstellungen sowie die Justage der Bildschirmanzeige. Er besteht aus verschiedenen Haupt- und Untermenüs. Die Justagemaßnahmen können mit Hilfe der ENTER-Taste sowie einer Reihe von Steuertasten (Oben, Unten, Rechts und Links) vorgenommen werden, die sich am Bedienfeld an der Monitorvorderseite befinden. -
Seite 15: Justagen Und Einstellungen Im Screenmanager
3-2. Justagen und Einstellungen im ScreenManager Die nachstehende Tabelle zeigt sämtliche ScreenManager-Menüs für Justage und Einstellung.“*” steht für analog Eingang und “**“ steht für digitalen Eingang. Hauptmenü Untermenü Referenz Bildparameter Clock* Phase* Bildposition* Auflösung* Glätten Kontrast/Helligkeit Color- Bereich* Management Standard Temperatur Eigene Werte Temperatur... -
Seite 16: Nützliche Funktionen
Schalten Sie den Monitor über den Netzschalter an der Vorderseite aus und anschließend mit gedrückt gehaltener Auto-Taste wieder ein. EIZO-Logo ausblenden Wenn Sie den Netzschalter des Bedienfelds betätigen, erscheint zunächst kurz das EIZO- Logo. Je nach Bedarf kann das Logo aus- und wieder eingeblendet werden • Logo ausblenden Betätigen Sie den Netzschalter, um zu einer normalen Bildschirmanzeige... -
Seite 17: Ausschalt-Timer
Ausschalt-Timer Der Ausschalt-Timer veranlasst, dass der Monitor nach einer vordefinierten Zeit automatisch in den Energiespar-Modus schaltet. Diese Funktion dient dazu, das Nachbild s35) , das bei LCD-Monitoren üblicherweise entsteht, wenn der Bildschirm für längere Zeit unbenutzt aktiv bleibt, zu vermindern. [Vorgehensweise] (1) Wählen Sie im Menü... -
Seite 18: Justage
Installieren Sie das Bildjustage-Programm. Lesen Sie die Datei „readme.txt“. Installieren und starten Sie anschließend das Programm für die Bildjustage von der EIZO Diskette mit LCD-Dienstprogrammen. Schrittweise Hilfestellung zur Justage geben die Bildschirmanweisungen. • Ist für das Betriebssystem des Benutzers keine Dienstprogrammdiskette verfügbar (z. - Seite 19 Justage über das Menü „Bildparameter“ im ScreenManager. (1) Auf dem Bildschirm erscheinen vertikale Balken/Streifen. s.35). Justage von „Clock“ Wählen Sie „Clock“, und beseitigen Sie die Streifen mit Hilfe der rechten und linken Steuertaste. Halten Sie die Steuertasten nicht längere Zeit gedrückt, da sich der Justagewert schnell ändert und der optimale Justagepunkt damit nur schwer zu identifizieren ist.
- Seite 20 (3) Die Bildposition ist nicht korrekt. Justage von „Bildposition“ Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene Anzahl und Position der Pixel definiert. Der Parameter „Bildposition“ verschiebt das Bild an die korrekte Position. Wählen Sie „Bildposition“, und ändern Sie die Position der oberen linken Ecke des Bildes mit Hilfe der Steuertasten „Oben“, „Unten“, „Rechts“...
-
Seite 21: "Kontrast"-Einstellung Anpassen
Ausgangssignalbereich einstellen (dynamischer Bereich) s.36) „Bereich“ -Einstellung anpassen Stellen Sie den Pegel für den Ausgangssignalbereich so ein, daß der gesamte Farbverlauf angezeigt wird (256 Farben). Wählen Sie hierfür im Farbmenü die Position „Bereich“. [Auto] Wenn Sie die Bedienfeldtaste für die „automatische Anpassung“ (Auto) betätigen, während das Menü... -
Seite 22: Anzeigen Niedriger Auflösungen
4-2. Anzeigen niedriger Auflösungen Bei niedrigeren Auflösungen wird die Anzeige automatisch bildschirmfüllend vergrößert. Bei Bedarf können Sie die Bildschirmgröße jedoch über die Funktion „Bildgröße“ im Menü „Audere Funktion“ anpassen. Vergrößern der Bildschirmanzeige bei niedriger Auflösung. „Bildgröße“ wählen Wählen Sie im Menü „Audere Funktion“ die Position „Bildgröße“, und stellen Sie die Bildgröße mit Hilfe der Taste „Oben“... - Seite 23 Für eine gestochen scharfe Darstellung von Zeichen und Linien auf dem vergrößerten Bildschirm: Einstellung „Glätten“ ändern. Im Bildschirmmenü “Glätten” wählen und mit Hilfe der linken Taste den Parameter deaktivieren (Aus). • “Glätten“ ist deaktiviert, wenn der Bildschirm auf folgende Auflösungen eingestellt ist: * 1280 x 1024 * Einstellung der Betriebsart “Vergrößert”...
-
Seite 24: Farbeinstellungen
4-3. Farbeinstellungen Im ScreenManagers-Menü „ColorManagement“ können Sie die Farbeinstellungen Ihres Monitors ändern. Vor der Farbjustage • Vor Beginn der Farbjustage sollten Sie mindestens 20 Minuten warten, um eine ausreichende Stabilisierung des LCD-Monitors zu gewährleisten. • Wählen Sie nach jeder Justagemaßnahme im erweiterten Modus das „Speichern“, die aktuellen Einstellungen zu sichern. -
Seite 25: "Sättigung"-Einstellung Anpassen
Sättigung ändern. „Sättigung“-Einstellung anpassen Für die Sättigung kann ein Wert zwischen -64 und 64 gewählt werden. Die Einstellung „–64“ (Minimum) aktiviert die Monochrom-Anzeige. Um die aktuelle Einstellung zu sichern, müssen Sie das „Speichern“ wählen und anschließend die Enter-Taste betätigen. • Bei Änderung der Sättigungseinstellung können Farbtöne entstehen, die möglicherweise nicht darstellbar sind. -
Seite 26: Energiespareinstellungen
4-4. Energiespareinstellungen • Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden. Analoger Eingangssignale s.36) Der hier beschriebene Monitor entspricht dem VESA DPMS -Standard Definieren Sie die Energiespareinstellungen des PC. -
Seite 27: Anbringung Eines Schwenkarms
5. ANBRINGUNG EINES SCHWENKARMS Der LCD-Monitors kann mit Schwenkarm verwendet werden. Zu diesem Zweck nehmen Sie den Kippträger ab und bringen den Schwenkarm an das Terminal an. • Verwenden Sie einen Schwenkarm, der die folgenden Anforderungen erfüllt. • Wenn Sie den LCD-Monitors mit einem Schwenkarm verwenden, muß dieser VESA- geprüft sein: M4 x 16 mm •... - Seite 28 Bringen Sie einen Schwenkarm sorgfältig am L461 an. WARNUNG ´ Wenn Sie einen Schwenkarm anbringen, befolgen Sie bitte die Anweisungen im Benutzerhandbuch des Schwenkarms und installieren Sie das Gerät sorgfältig mit den beigefügten Schrauben. Tun Sie dies nicht, so kann es herunterfallen und Verletzungen oder Schäden verursachen.
-
Seite 29: Fehlerbeseitigung
6. FEHLERBESEITIGUNG Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO Händler in Verbindung setzen. Kein Bild: Siehe Nummer 1 bis Nummer 2 Anzeigeprobleme: Siehe Nummer 3 bis Nummer 11 Sonstige Probleme: Siehe Nummer 12 bis Nummer 16 Probleme Zu überprüfende Punkte und mögliche Lösungen... - Seite 30 Probleme Zu überprüfende Punkte und mögliche Lösungen 3. Fehlerhafte Korrigieren Sie die Bildposition über das Symbol Anzeigeposition „Bildposition“. (Seite 20) Kann das Problem hierdurch nicht beseitigt werden, sollten Sie die Anzeigeposition mit Hilfe des entsprechenden Dienstprogramms Ihrer Grafikkarte ändern (sofern vorhanden).
- Seite 31 Hintergrundfarbe Schwarz gewählt wurde. Einige Grafikkarten-Signale werden möglicherweise nicht ordnungsgemäß verarbeitet. Ändern Sie die Frequenz des Eingangssignals über das 16. Trotz Installation der hierfür vorgesehene Dienstprogramm Ihrer Grafikkarte. Datei mit den EIZO- Monitordaten (siehe mitgelieferte Dienstprogrammdiskette) ändert sich die Signalfrequenz unter Windows 95/98/Me/ 2000 nicht.
-
Seite 32: Reinigung
7. REINIGUNG Es ist empfehlenswert, den Monitor in regelmäßigen Zeitabständen zu reinigen, damit er wieder wie neu aussieht und damit seine Lebensdauer erhöht wird. • Verwenden Sie niemals Verdünner, Benzol, Alkohol (Ethanol, Methanol oder Isopropylalkohol), Schmirgelreiniger oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am LCD- Display verursachen könnten. -
Seite 33: Spezifikationen
8. SPEZIFIKATIONEN LCD Panel 41 cm (16,0 Zoll), TFT-Farbdisplay mit Antireflexionsbeschichtung Sichtwinkel: Horizontal: 130º, Vertical: 160º (bei Kontrastrate > 10) Punktabstand 0,248 mm Abtastfrequenz Horizontal: 31,5kHz - 80 kHz (Automatisch) Vertical: 50 Hz-85 Hz(Automatisch) (1280 x 1024: bis zu 75 Hz) Horizontal(Digital): 31,5kHz - 64 kHz Vertikal (Digital): 60Hz (VGA-Text : 70Hz) - Seite 34 Abmessungen 384 (15,1) 319,2 (12,6) 36,8(1,4) 69(2,7) 25° 3° 167,5(6,6) 170(6,7) 171,4(6,7) VORDERANSICHT SEITENANSICHT DRAUFSICHT Standardeinstellung Folgende Standardeinstellungen wurden werkseitig vorgenommen: ScreenManager menü Standardeinstellung Kontrast 100% Helligkeit 100% Glätten Farbmodus Standard Temperatur PowerManager VESA DPMS DVI DMPM(Digital) Bildgröße Vollbild Abschaltfunction Einshcaltzeit 45 sek.
-
Seite 35: Glossar
9. GLOSSAR Nachbild Das Nachbild ist ein typisches Phänomen bei LCD-Monitoren und entsteht, wenn der Bildschirm über längere Zeit unbenutzt aktiv bleibt. Das Nachbild kann durch Ändern des angezeigten Bildes nach und nach entfernt werden. Clock Bei der Anzeige des analogen Eingangssignals wird das Analogsignal durch die LCD-Schaltung in ein Digitalsignal umgewandelt. -
Seite 36: Auflösung
Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die beleuchtet werden, um auf diese Weise den Bildschirminhalt darzustellen. Das Display des EIZO L461 aus 1280 horizontalen Pixeln und 1024 vertikalen Pixeln. Bei einer Auflösung von 1280 x 1024 werden alle Pixel benutzt, und die Anzeige des Bildschirminhaltes erfolgt im sogenannten „Full Screen“-Modus. -
Seite 37: Index
REINIGUNG ------------------------------- 32 Einsatz des ScreenManagers --------- 14 EIZO Diskette mit Sättigung ------------------------------ 15, 25 LCD-Dienstprogrammen -- 9, 18 ScreenManager --------------------------- 14 EIZO Logo ausblenden ----------------- 16 Sicherheitskabelanschluss ------------ 10 Energiespareinstellungen --------------- 26 Speichern ---------------------------------- 15 SPEZIFIKATIONEN --------------------- 33 Farbeinstellungen ------------------------ 24... - Seite 38 MEMO 10. INDEX...
-
Seite 39: Pin Assignment Pin-Belegung Affectation Des Broches
APPENDIX / ANHANG / ANNEXE Pin Assignment Pin-Belegung Affectation des Broches * DVI-I Connector c i t & (*NC: No Connection) Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique Based on the signal diagram shown below 21 factory presets have been registered in the monitor's microprocessor. - Seite 40 Mode Dot Clock Frequencies A: Front Porch B: Sync Period µs/ µs/ Line Line 0.636/ 0.318/ 3.813/ 0.054/ 640 x 480 25.175 31.468 59.941 0.636/ 0.381/ 3.813/ 0.064/ 720 x 400 28.322 31.468 70.087 Macintosh 2.116/ 0.086/ 2.116/ 0.086/ 640 x 480 30.24 35.00 66.67...
- Seite 41 C: Back Porch D: Blanking Period E:Display Period F:Total Cycle µs/ µs/ µs/ µs/ Line Line Line Line 1.907/ 1.048/ 6.356/ 1.430/ 25.442/ 15.254/ 31.778/ 16.683/ 1.907/ 1.111/ 6.356/ 1.556/ 25.422/ 12.712/ 31.778/ 14.267/ 3.175/ 1.114/ 7.407/ 1.286/ 21.164/ 13.714/ 28.571/ 15.000/ 3.911/ 0.784/...
- Seite 42 [Applicable to gray (standard color version only).] Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
- Seite 43 [Applicable to gray (standard color version only).] Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances.
-
Seite 44: Fcc Declaration Of Conformity
Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. -AC Cord... - Seite 45 (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.) Recycle Auskunft Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner von Roll MBB Recycling GmbH. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden.
