Patientendaten:
GERÄT-ID: MEDIC_1
AUFZEICH: 11:33:01
15 FEB 05
PATIENT-NAME : JOE SMITH
PATIENT-ID: 200502150932
PT-ALTER: 41
PATIENT M/W: Männlich
Vent.-Freq. :
72
PR-Interval
146 ms
QRS-Dauer:
84 ms
QT/QTc
374 / 409 ms
P-R-T-Ach
64 39
48

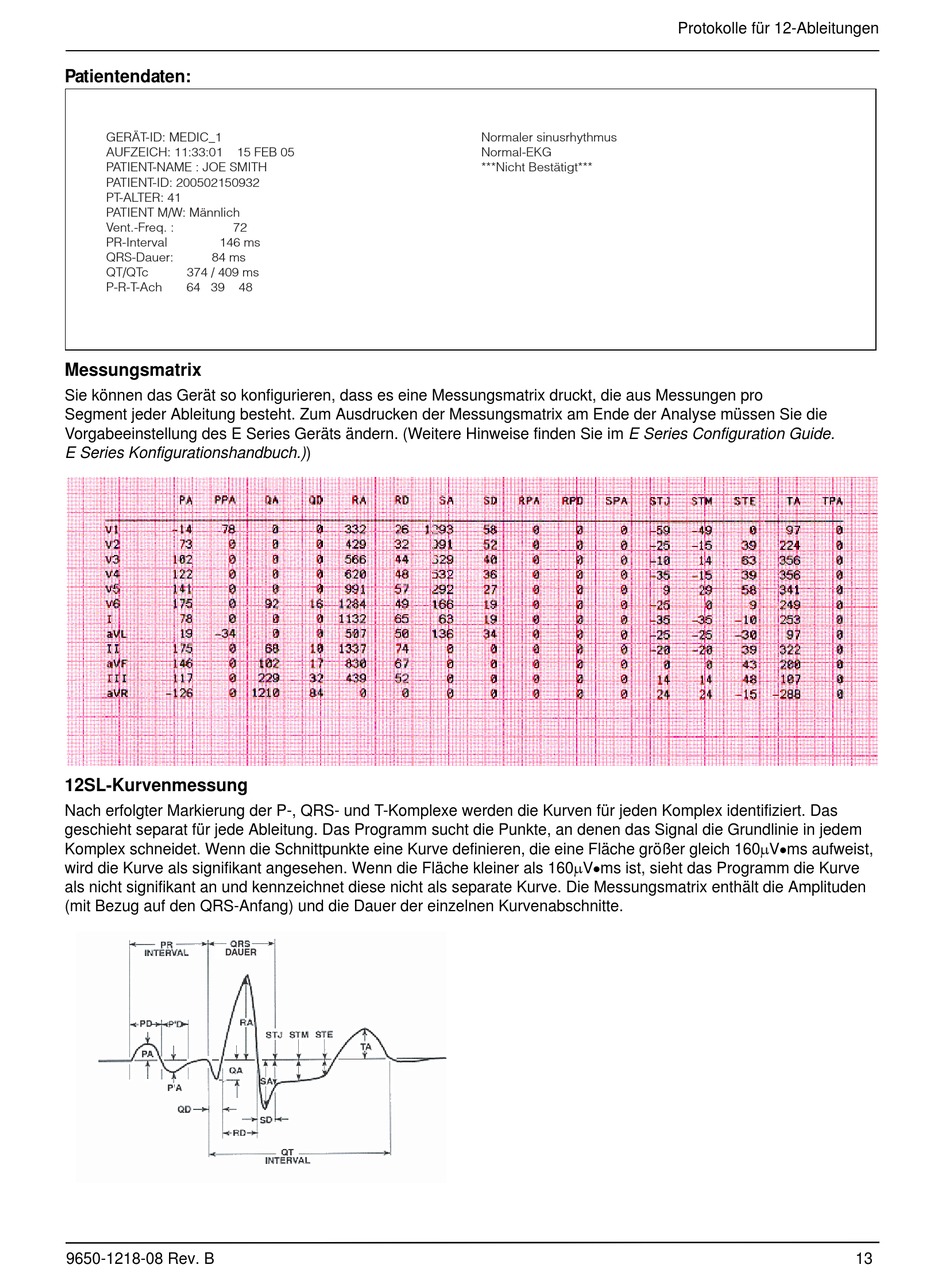

Messungsmatrix
Sie können das Gerät so konfigurieren, dass es eine Messungsmatrix druckt, die aus Messungen pro
Segment jeder Ableitung besteht. Zum Ausdrucken der Messungsmatrix am Ende der Analyse müssen Sie die
Vorgabeeinstellung des E Series Geräts ändern. (Weitere Hinweise finden Sie im E Series Configuration Guide.
E Series Konfigurationshandbuch.))
12SL-Kurvenmessung
Nach erfolgter Markierung der P-, QRS- und T-Komplexe werden die Kurven für jeden Komplex identifiziert. Das
geschieht separat für jede Ableitung. Das Programm sucht die Punkte, an denen das Signal die Grundlinie in jedem
Komplex schneidet. Wenn die Schnittpunkte eine Kurve definieren, die eine Fläche größer gleich 160Vms aufweist,
wird die Kurve als signifikant angesehen. Wenn die Fläche kleiner als 160Vms ist, sieht das Programm die Kurve
als nicht signifikant an und kennzeichnet diese nicht als separate Kurve. Die Messungsmatrix enthält die Amplituden
(mit Bezug auf den QRS-Anfang) und die Dauer der einzelnen Kurvenabschnitte.
9650-1218-08 Rev. B
Normaler sinusrhythmus
Normal-EKG
***Nicht Bestätigt***
Protokolle für 12-Ableitungen
13
