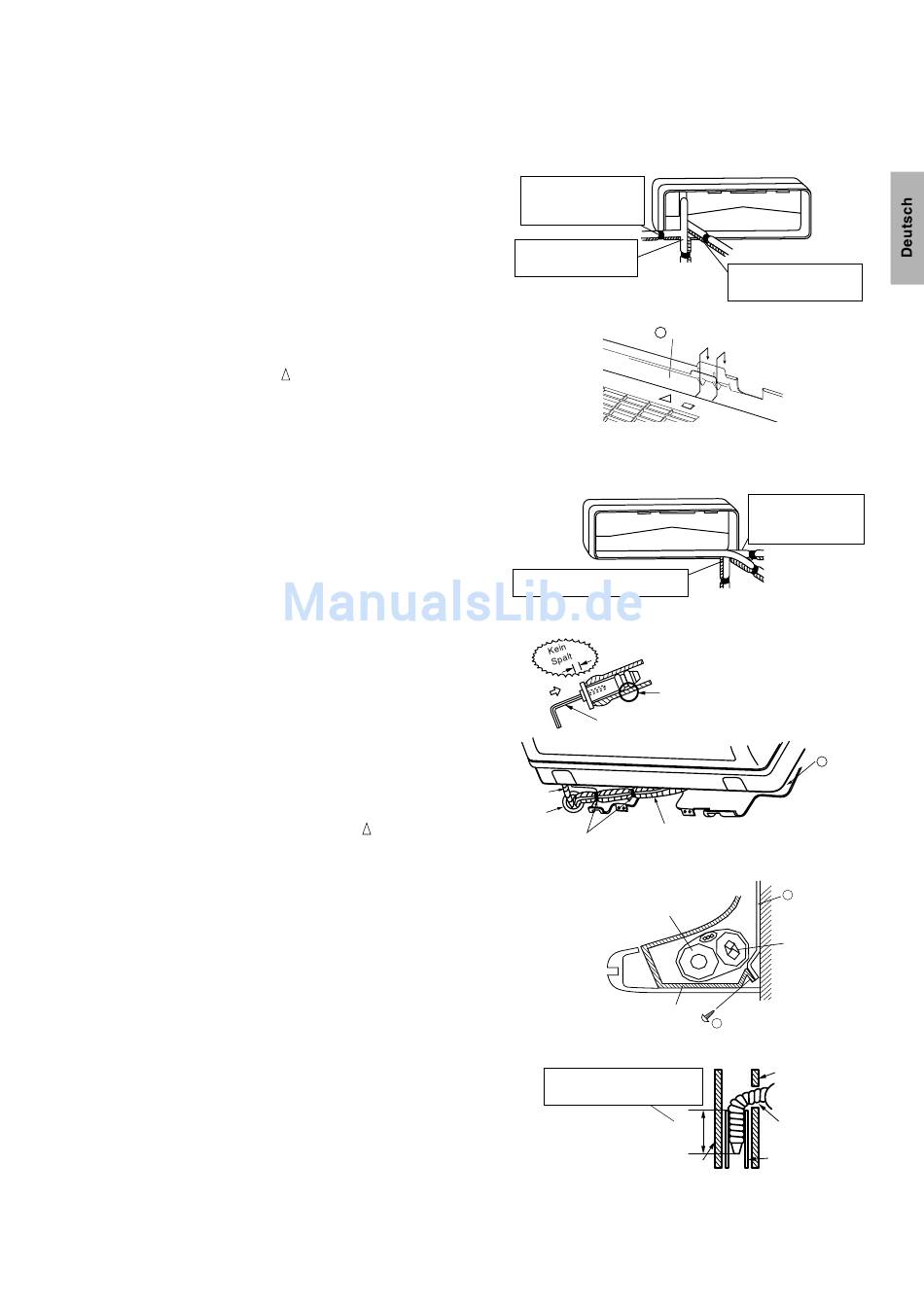

4.
Verlegen von Rohren, Schläuchen und Leitungen
4-1. Rohrleitung rechte Seite, Rohrleitung rechts
hinten oder Rohrleitung rechts unten
1) Befestigen Sie den Ablaufschlauch mit Vinylklebeband
an der Unterseite der Kältemittelleitung.
2) Umwickeln Sie die Kältemittelleitungen und den
Ablaufschlauch zusammen mit Isolierband.
3) Schieben Sie den Ablaufschlauch und die
Kältemittelrohre durch das Loch in der Wand, und
hängen Sie dann das Innengerät unter Verwendung
der Markierungen
Innengeräts als Hinweise auf die Haken der
Montageplatte.
4-2. Rohrleitung linke Seite, Rohrleitung links hinten oder Seite oder Rohrleitung links
unten
1) Ersetzen Sie die Ablassschraube und den
Ablaufschlauch.
2) Bringen Sie den Ablaufschlauch mit Vinylklebeband
an der Unterseite der Kältemittelrohre an.
3) Schließen Sie den Ablaufschlauch nicht an eine
Ablassschraube, sondern an den Abflussstutzen an.
4) Formen Sie das Kältemittelrohr entlang der
Rohrpfadmarkierung an der Montageplatte.
5) Schieben Sie den Ablaufschlauch und die
Kältemittelrohre durch das Loch in der Wand,
und hängen Sie dann das Innengerät unter
Verwendung der Markierungen
Oberseite des Innengeräts als Hinweise auf die
Haken der Montageplatte.
6) Ziehen Sie die Geräte-Verbindungskabel herein.
7) Die Geräte-Verbindungsrohre anschließen.
8) Die Kältemittelleitungen und den Ablaufschlauch mit Isolierband
zusammenbinden, wie in der Abbildung rechts gezeigt, wenn der
Ablaufschlauch durch die Rückseite des Innengeräts geht.
9) Drücken Sie die Unterkante des Innengeräts mit beiden Händen, bis
es fest in die Haken der Montageplatte einrastet, wobei Sie darauf
achten müssen, dass sich die Geräte-Verbindungskabel nicht am
Innengerät verfangen. Sichern Sie das Innengerät mit Innengerät-
Befestigungsschrauben (M4 × 12L) auf der Montageplatte.
4-3. Wanddurchbruchrohr
Die Anweisungen unter Rohrleitung linke Seite, links hinten
oder links unten befolgen.
Schieben Sie den Ablaufschlauch bis zu dieser Tiefe ein,
damit er nicht aus der Ablaufleitung herausgezogen wird.
■Deutsch
an der Oberseite des
an der
Entfernen Sie die
Rohranschlussabdeckung
hier für die Rohrleitung auf
der rechten Seite.
Entfernen Sie die
Rohranschlussabdeckung hier
für die Rohrleitung rechts unten.
Entfernen Sie die Rohransachlussabdeckung
hier für die Rohrleitung links unten.
Anbringen der Ablassschraube
Einen Sechskantschlüssel (4mm) einschieben.
Ablaufschlauch
Dichten Sie diese
Öffnung mit Kitt oder
Dichtungsmaterial ab. Mit Kunststoffband
verbinden.
Ablaufschlauch
Bodenrahmen
Schieben Sie den Ablaufschlauch bis zu
dieser Tiefe ein, damit er nicht aus der
Ablaufleitung herausgezogen wird.
Rohrleitung rechts hinten
Binden Sie das Kältemittelrohr
Rohrleitung
rechts unten und den Ablaufschlauch mit
Isolierband zusammen.
A
Montageplatte
Entfernen Sie die
Rohransachlussabdeckung
hier für die Rohrleitung auf
der linken Seite.
Rohrleitung links
Rohrleitung links hinten
Rohrleitung
links unten
Beim Einführen kein Schmieröl (Kältemittelöl)
auftragen.
Auftragen von Öl verursacht Verschlechterung
und Lecken von Ablass an der
Verschlussschraube.
A
Montageplatte
Wickeln Sie Isolierband um den gebogenen
Abschnitt der Kältemittelleitung.
Lassen Sie das Isolierband bei jeder Wicklung
um mindestens die halbe Breite des Bands überlappen.
A
Montageplatte
Kältemittelleitungen
F Innengerät-Befestigungsschraube
(M4 × 12L) (2 Punkte)
Innenwand
50mm o Ablaufschlauch
der mehr
Vinylchlorid-
Ablaufleitung (VP30)
Außenwand
