Aufbau und Beschreibung
2.5.2 Ethernet-Schnittstelle
Über eine Ethernet-Schnittstelle kann das Gerät
an ein Netzwerk angeschlossen und können
mithilfe der Software AtmoCONTROL Protokolle
ausgelesen werden. Die Ethernet-Schnittstelle
befindet sich hinten am Gerät (Abb. 3).
Die Ethernet-Schnittstelle ist für Geräte vorgese-
hen, die den Anforderungen gemäß
IEC 60950-1 entsprechen.
Zur Identifikation muss jedes angeschlossene
Gerät über eine eindeutige IP-Adresse verfügen.
Wie die IP-Adresse eingestellt wird, ist auf Seite
32 beschrieben.
Mit einem optionalen USB-Ethernet-Konverter
kann das Gerät direkt mit der USB-Schnittstelle
eines PCs oder Laptops verbunden werden (siehe Kapitel Optionales Zubehör auf Seite 15).

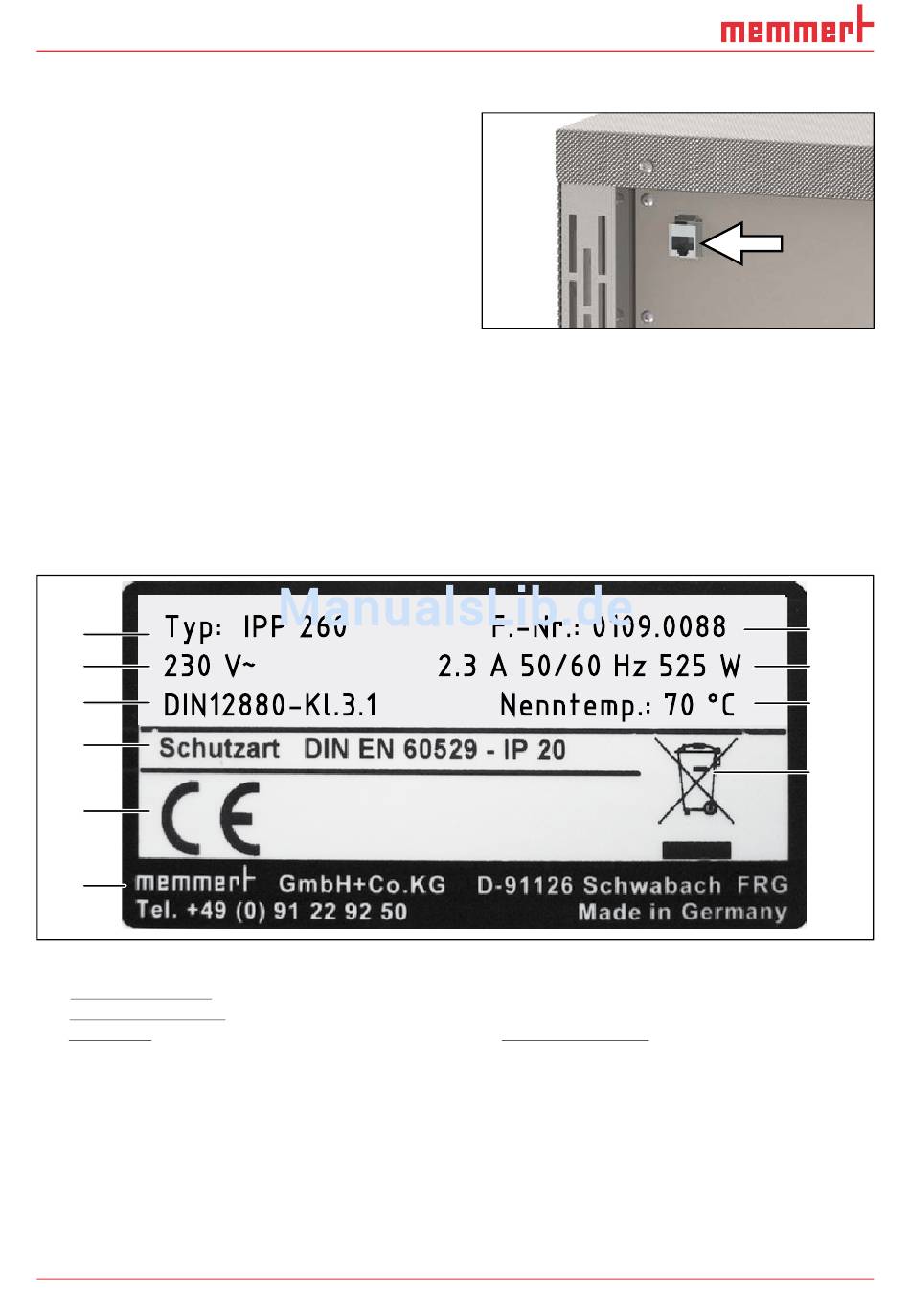

2.6 Kennzeichnung ( Typenschild)
Das Typenschild (Abb. 4) gibt über Gerätemodell, Hersteller und technische Daten Auskunft. Es
ist rechts an der Gerätevorderseite hinter der Tür angebracht (siehe Seite 10).
Typ: IPP 260
1
230 V ~
2
DIN12880-Kl.3.1
3
4
5
6
Abb. 4
Typenschild (Beispiel)
1 Typbezeichnung
Typbezeichnung
Typbezeichnung
2 Betriebsspannung
Betriebsspannung
Betriebsspannung
Betriebsspannung
3 Angewandte Norm
Angewandte Norm
Angewandte Norm
Angewandte Norm
4 Schutzart
Schutzart
5 CE-Konformität
12
Abb. 3
Ethernet-Schnittstelle
F.-Nr.: 0109.0088
2.3 A 50/60 Hz 525 W
Nenntemp.: 70 °C
6 Herstelleranschrift
7 Entsorgungshinweis
8 Nenntemperatur
Nenntemperatur
Nenntemperatur
9 Anschluss-/Leistungswerte
Anschluss-/Leistungswerte
10 Gerätenummer
10
9
8
7
D24033 | Stand 10/2014
