Module und ihre Funktionen

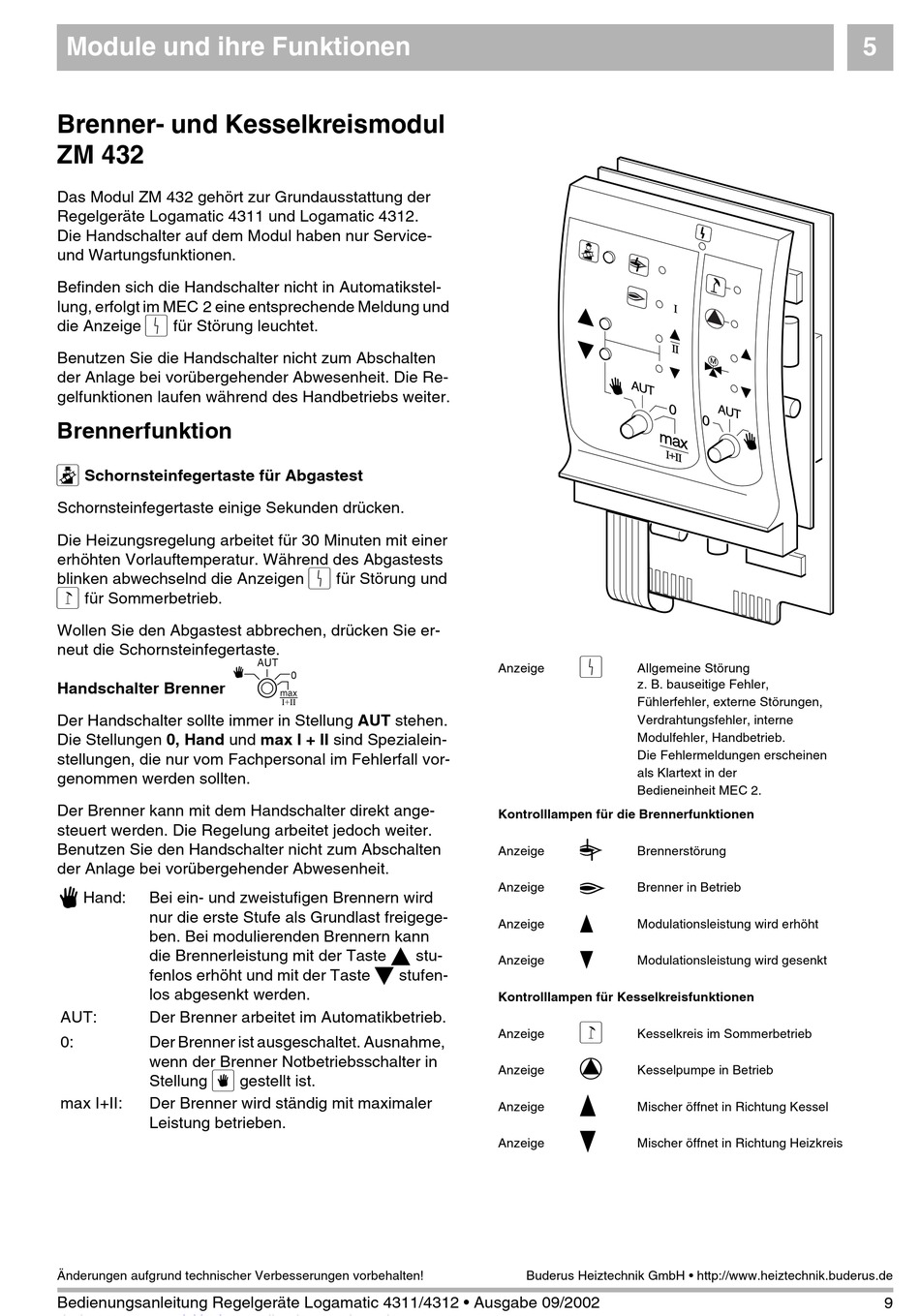

Brenner- und Kesselkreismodul

ZM 432
Das Modul ZM 432 gehört zur Grundausstattung der
Regelgeräte Logamatic 4311 und Logamatic 4312.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktionen.
Befinden sich die Handschalter nicht in Automatikstel-
lung, erfolgt im MEC 2 eine entsprechende Meldung und
0
die Anzeige für Störung leuchtet.
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit. Die Re-
gelfunktionen laufen während des Handbetriebs weiter.
Brennerfunktion
Q
Schornsteinfegertaste für Abgastest
Schornsteinfegertaste einige Sekunden drücken.
Die Heizungsregelung arbeitet für 30 Minuten mit einer
erhöhten Vorlauftemperatur. Während des Abgastests
blinken abwechselnd die Anzeigen
1
für Sommerbetrieb.
Wollen Sie den Abgastest abbrechen, drücken Sie er-
neut die Schornsteinfegertaste.
]
Handschalter Brenner
Der Handschalter sollte immer in Stellung AUT stehen.
Die Stellungen 0, Hand und max I + II sind Spezialein-
stellungen, die nur vom Fachpersonal im Fehlerfall vor-
genommen werden sollten.
Der Brenner kann mit dem Handschalter direkt ange-
steuert werden. Die Regelung arbeitet jedoch weiter.
Benutzen Sie den Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit.
3
Hand: Bei ein- und zweistufigen Brennern wird
nur die erste Stufe als Grundlast freigege-
ben. Bei modulierenden Brennern kann
die Brennerleistung mit der Taste
fenlos erhöht und mit der Taste
los abgesenkt werden.
AUT: Der Brenner arbeitet im Automatikbetrieb.
0: Der Brenner ist ausgeschaltet. Ausnahme,
wenn der Brenner Notbetriebsschalter in
4
Stellung
max I+II: Der Brenner wird ständig mit maximaler
Leistung betrieben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Bedienungsanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
0
für Störung und
5
6
stufen-
gestellt ist.
0
Anzeige
Kontrolllampen für die Brennerfunktionen
9
Anzeige
Anzeige A
U
Anzeige
stu-
V
Anzeige
Kontrolllampen für Kesselkreisfunktionen
1
Anzeige
8
Anzeige
U
Anzeige
V
Anzeige
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Brennerstörung
Brenner in Betrieb
Modulationsleistung wird erhöht
Modulationsleistung wird gesenkt
Kesselkreis im Sommerbetrieb
Kesselpumpe in Betrieb
Mischer öffnet in Richtung Kessel
Mischer öffnet in Richtung Heizkreis
