Module und ihre Funktionen

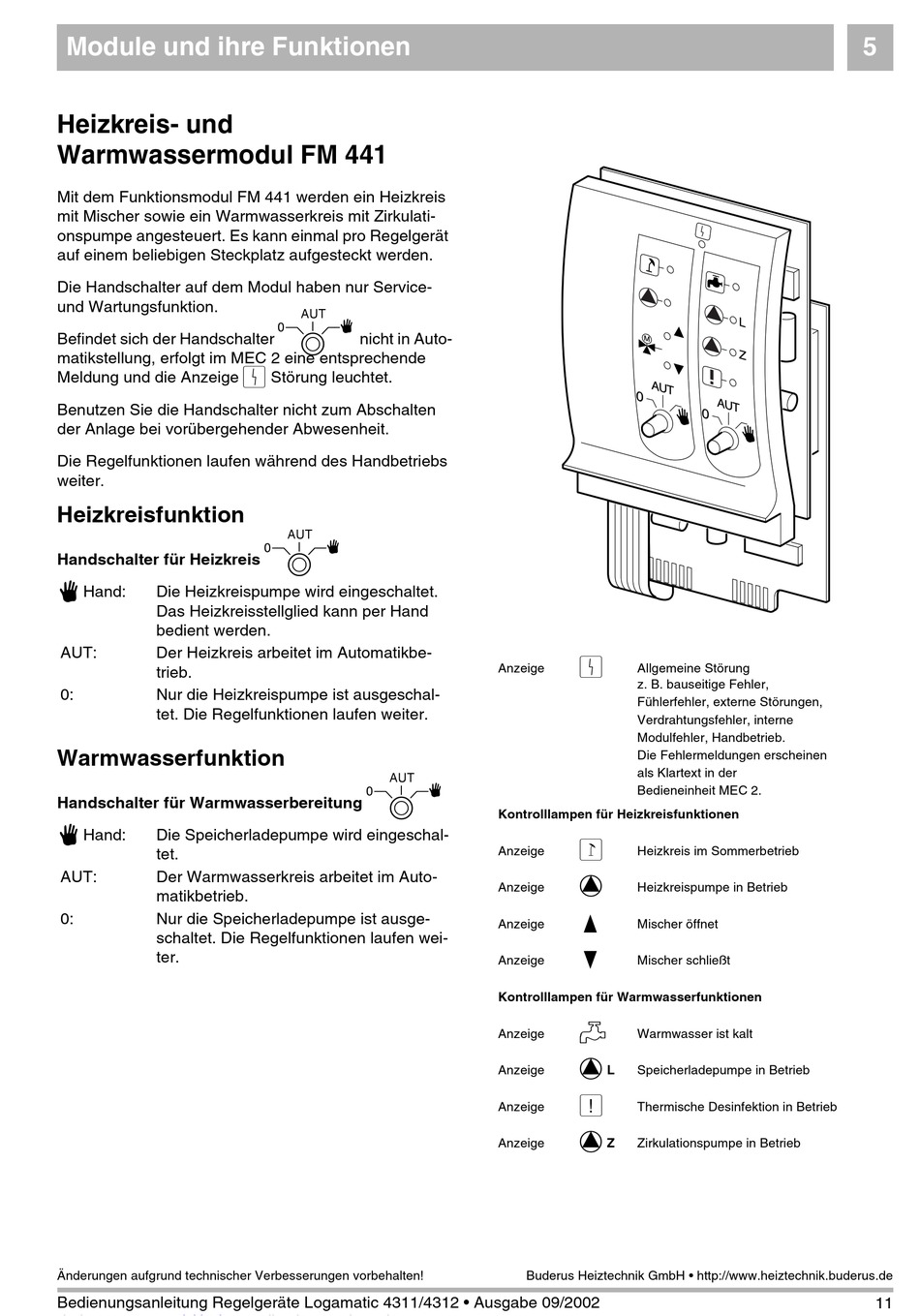

Heizkreis- und
Warmwassermodul FM 441
Mit dem Funktionsmodul FM 441 werden ein Heizkreis
mit Mischer sowie ein Warmwasserkreis mit Zirkulati-
onspumpe angesteuert. Es kann einmal pro Regelgerät
auf einem beliebigen Steckplatz aufgesteckt werden.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit.
Die Regelfunktionen laufen während des Handbetriebs
weiter.
Heizkreisfunktion
Handschalter für Heizkreis
3
Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand
bedient werden.
AUT: Der Heizkreis arbeitet im Automatikbe-
trieb.
0: Nur die Heizkreispumpe ist ausgeschal-
tet. Die Regelfunktionen laufen weiter.
Warmwasserfunktion
Handschalter für Warmwasserbereitung
3
Hand: Die Speicherladepumpe wird eingeschal-
tet.
AUT: Der Warmwasserkreis arbeitet im Auto-
matikbetrieb.
0: Nur die Speicherladepumpe ist ausge-
schaltet. Die Regelfunktionen laufen wei-
ter.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Bedienungsanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
B
nicht in Auto-
0
Störung leuchtet.
B
B
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für Heizkreisfunktionen
1
Anzeige Heizkreis im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
U
Anzeige Mischer öffnet
V
Anzeige Mischer schließt
Kontrolllampen für Warmwasserfunktionen
X
Anzeige Warmwasser ist kalt
8
Anzeige L Speicherladepumpe in Betrieb
Z
Anzeige Thermische Desinfektion in Betrieb
8
Anzeige Z Zirkulationspumpe in Betrieb
