5 Module und ihre Funktionen

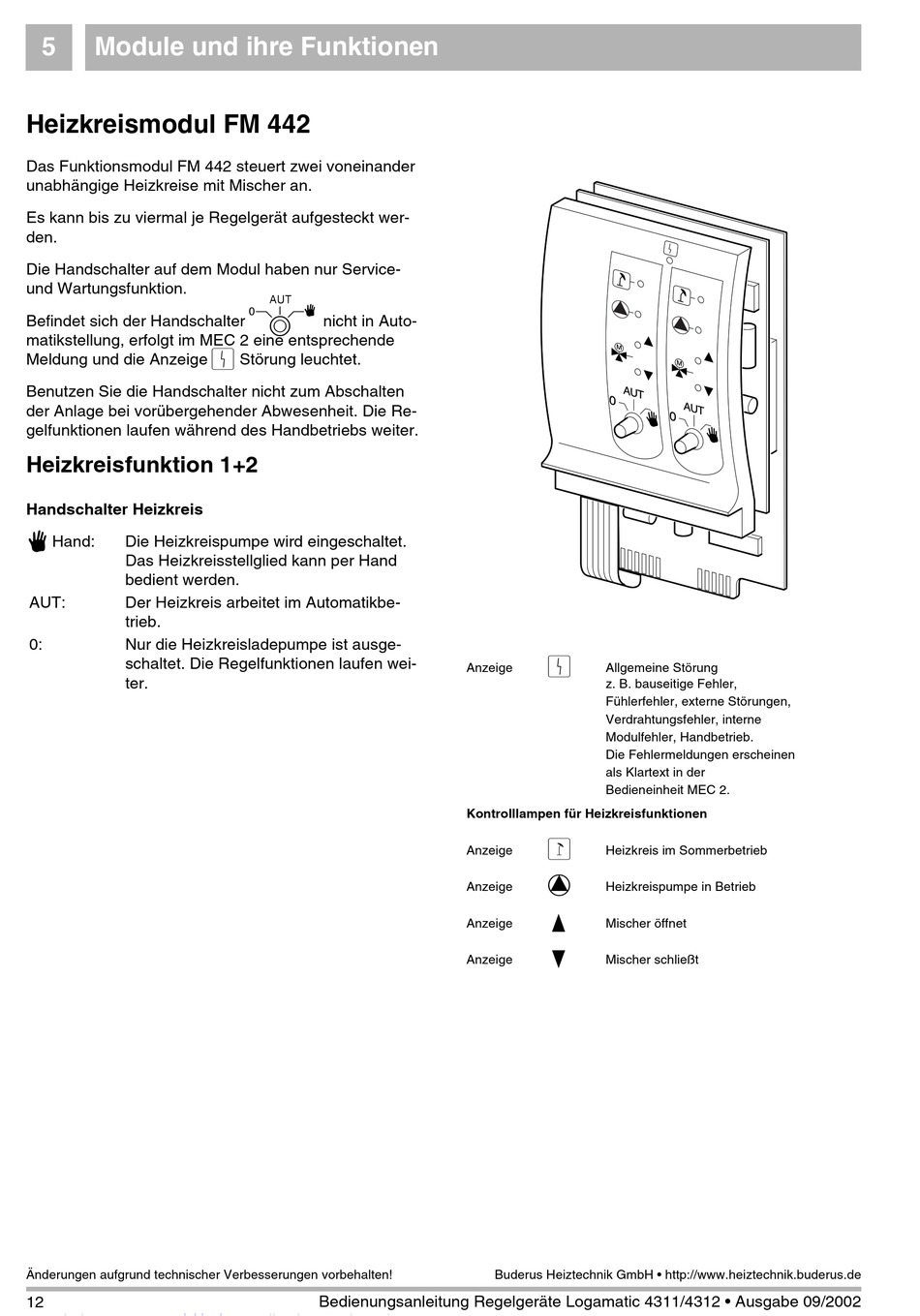

Heizkreismodul FM 442
Das Funktionsmodul FM 442 steuert zwei voneinander
unabhängige Heizkreise mit Mischer an.
Es kann bis zu viermal je Regelgerät aufgesteckt wer-
den.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
Benutzen Sie die Handschalter nicht zum Abschalten
der Anlage bei vorübergehender Abwesenheit. Die Re-
gelfunktionen laufen während des Handbetriebs weiter.
Heizkreisfunktion 1+2
Handschalter Heizkreis
3
Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand
bedient werden.
AUT: Der Heizkreis arbeitet im Automatikbe-
trieb.
0: Nur die Heizkreisladepumpe ist ausge-
schaltet. Die Regelfunktionen laufen wei-
ter.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
B
nicht in Auto-
0
Störung leuchtet.
Bedienungsanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für Heizkreisfunktionen
1
Anzeige Heizkreis im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
U
Anzeige Mischer öffnet
V
Anzeige Mischer schließt
