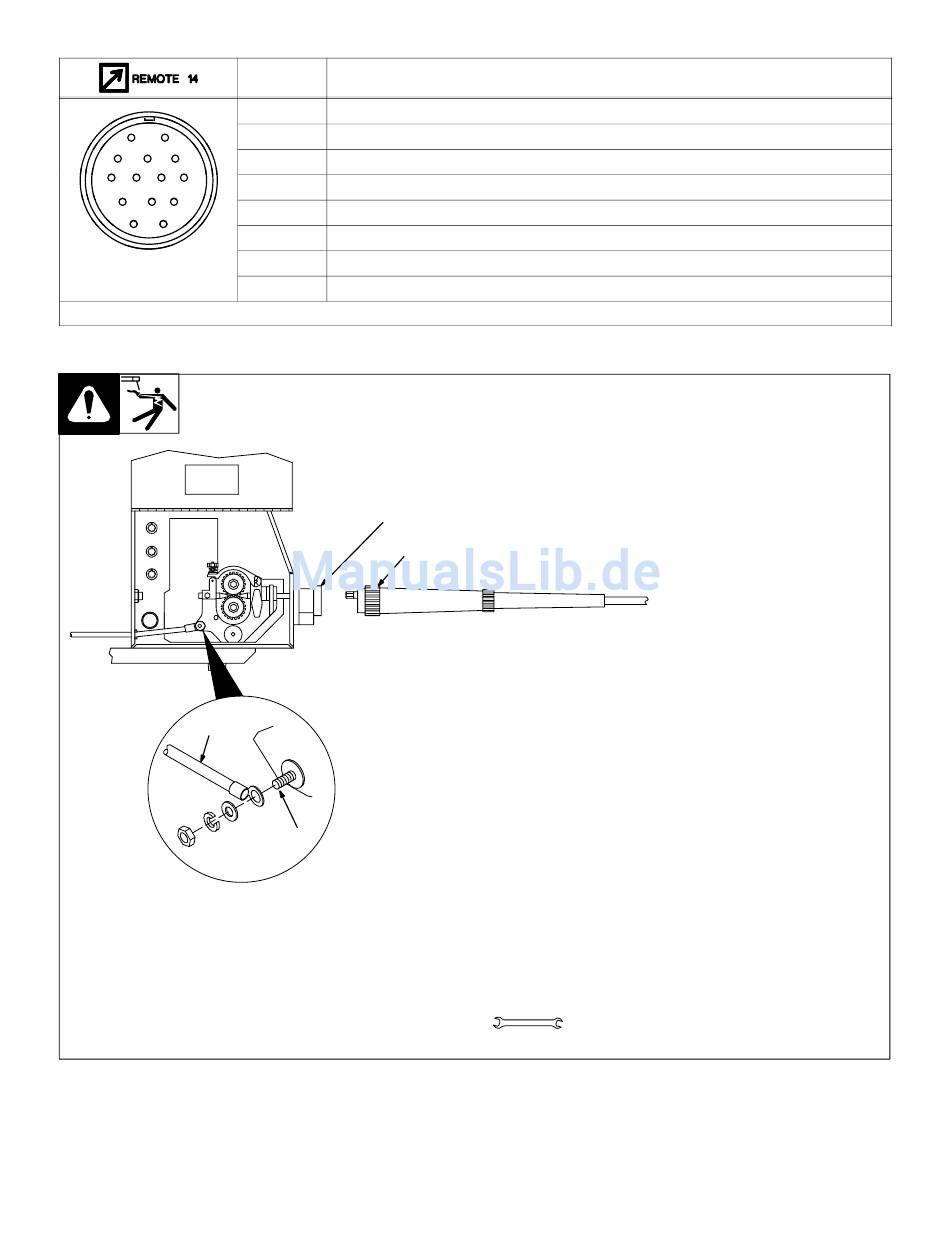

3-6. Informationen zum 14-poligen Stecker
A
A
J
J
K
K
I
I
B
L
L
N
H
C
C
M
M
D
G
F
F
E
E
*Die restlichen Pins sind nicht belegt.
3-7. Schweißkabel an Schweißbrenner anschließen
4
Pin*
A
24 Volt Ws in Bezug auf Sockel G.
B
Kontaktschluß mit A schließt 24 V Ws Schützsteuerstromkreis.
G
Gemeinsamer Schaltkreis für 24 Volt Ws-Schaltung.
C
+10 Volt Gs-Ausgang an Fernsteuerung in Bezug auf Sockel D.
D
Gemeinsame Leitung der Fernsteuerungsschaltung.
E
0 bis +10 V Gs Eingangskommandosignal von Fernsteuerung in Bezug auf Sockel D.
F
Stromrückkopplung; 0 bis 10 Volt Gs, 1 V/100 A
H
Spannungsrückkopplung; 0 bis 10 Volt Gs, 1 V/10 V Lichtbogenspannung
1
2
3
Informationen zur Pinbelegung
1
2
Brennerstecker in
stecken. Sicherungsring festziehen.
3
4
Benötigtes Werkzeug:
14, 16 mm
Ref. S-0004-A
Euro-Adapter
Brennerstecker
den Adapter
Schweißkabelanschluß
Schweißkabel von der
Schweißstromquelle
ST-801 922
OM-186 895 Seite 9
