P r o g r a m m i e r u n g s h a n d b u c h

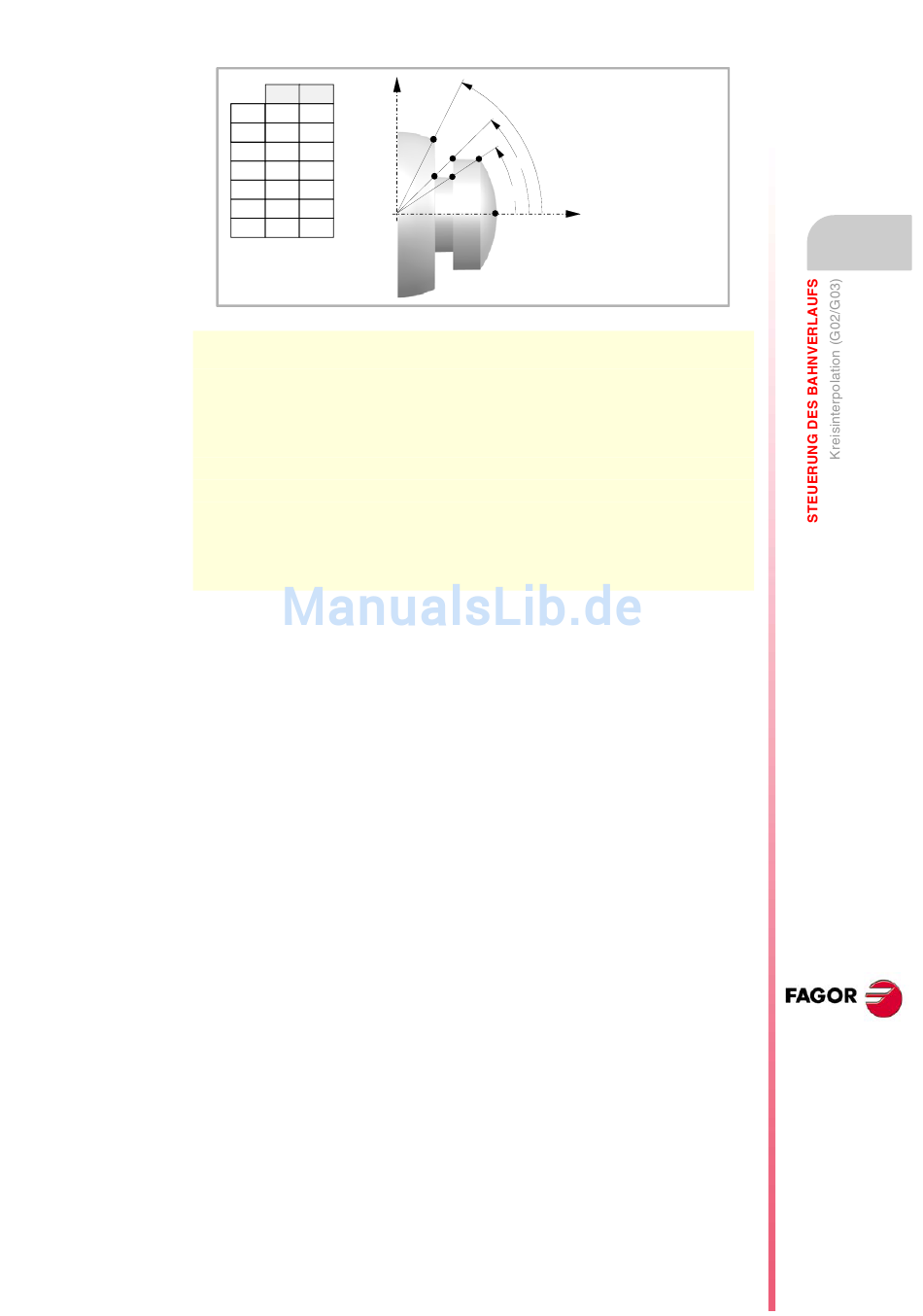

R
P0 430
P1 430
P2 340
P3 290
P4 230
P5 360 63.4
P6 360
Absoluten Koordinaten
G18
G152
G90 R430 Q0 F350
G03 Q33.7
G01 R340 Q45
G01 R290 Q33.7
G01 R230 Q45
G01 R360 Q63.4
G03 Q90
M30
X
Q
0
33.7
P6
P5
P2 P1
45
33.7
P4
P3
45
90
I n k r e m e n t a l e n
Koordinaten
G18
G152
G90 R430 Q0 F350
G91 G03 Q33.7
G01 R-90 Q11.3
G01 R-50 Q-11.3
G01 R-60 Q11.3
G01 R130 Q18.4
G03 Q26.6
M30
63.4
o
45 o
33.7
o
Z
P0
; Ebene Z-X,
; Programmierung in Radien.
; Punkt P0.
; Punkt P1. Bogen gegen Uhrzeigersinn.
; Punkt P2. Gerade.
; Punkt P3. Gerade.
; Punkt P4. Gerade.
; Punkt P5. Gerade.
: Punkt P6. Bogen gegen Uhrzeigersinn.
8.
