nl - 5
2
Beschrijving
Deze boiler is ontworpen voor het opslaan en
verwarmen van drinkwater. In de boiler bevindt
zich een geïsoleerde binnenketel die 20 liter
water kan bevatten. Een ingebouwde
verwarmingsbron verwarmt het water. Via de
warm- en koudwateraansluiting kan de boiler
opgenomen worden in een waterleidingnet.
2 . 1
Hoofdcomponenten
De hoofdcomponenten worden weergegeven in
fig. 1 op pagina 2.
2 . 2
Productidentificatie
De typeplaat bevat de volgende gegevens:
- productnaam
- typenummer
- serienummer
- inhoud [L]
- keurmerken
- werkdruk [kPa of bar]
- vermogen [W]
- elektrische aansluitwaarde [V]
- bestendigheid tegen vocht
2 . 3
Keurmerken
Eén of meer van de volgende keurmerken vindt u
op de typeplaat:
- C E
- KEMA
- CEBEC
- VDE
- NF
2 . 4
Principewerking
Systeem onder druk (fig.2.1)
Koud leidingwater stroomt via de inlaat-
combinatie in de boiler. Een thermostaat en een
verwarmingsbron zorgen dat het water tot de
ingestelde temperatuur wordt verwarmd. Bij het
verwarmen zet het water uit, waardoor de druk in
de boiler stijgt. Deze overdruk wordt begrensd
door de ontlastklep van de inlaatcombinatie.
Drukloos systeem (fig.2.2)
Bij deze toepassing wordt geen inlaatcombinatie
gebruikt. Een speciale drukloze mengkraan zorgt
voor de afvoer van het expansiewater.
Gedurende de opwarmperiode zal de kraan
dan ook druppelen tot dat de ingestelde
temperatuur is bereikt.

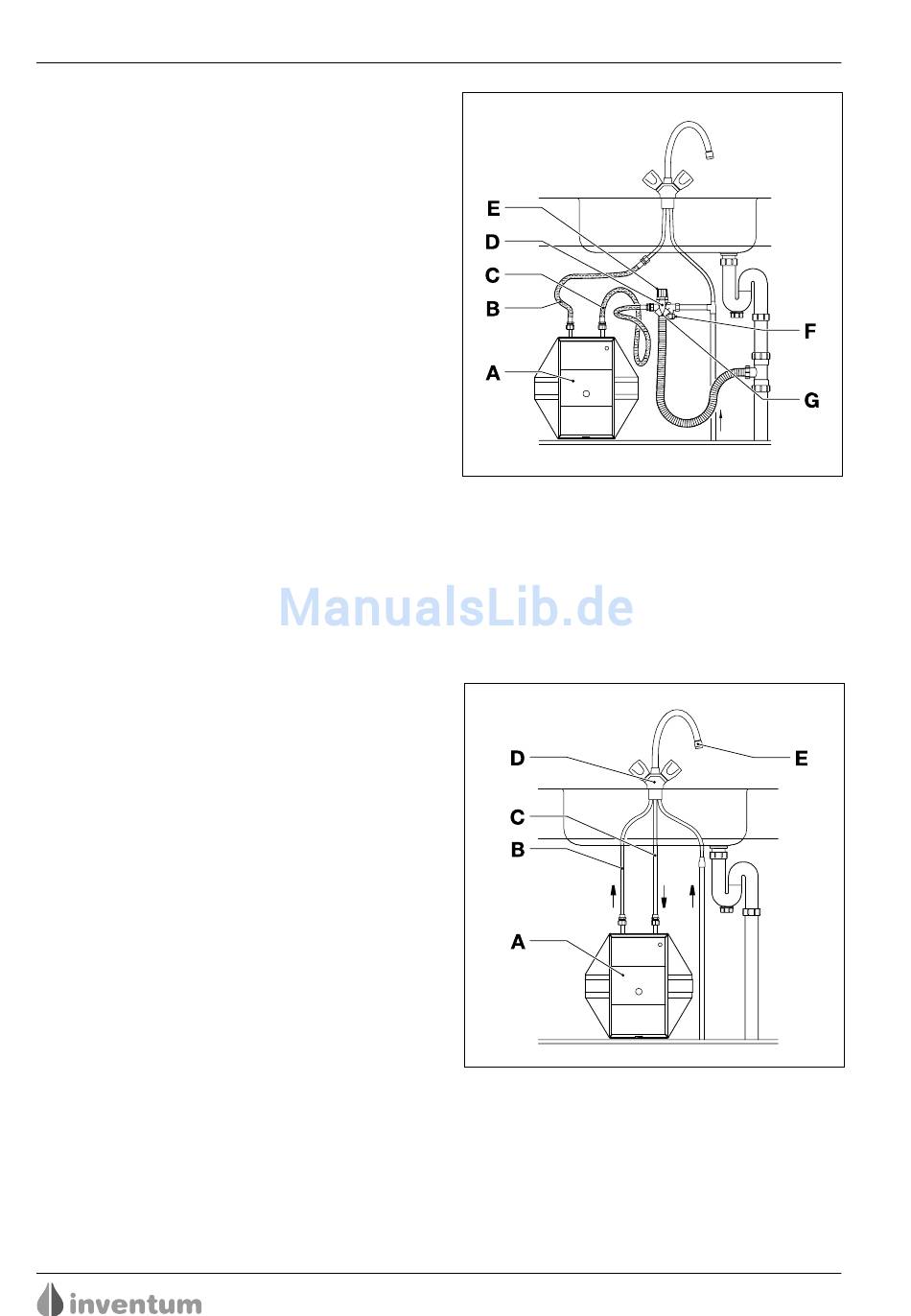

Fig. 2.1 Principewerking systeem
onder druk
A Boiler
B
Warmwaterleiding
C
Koudwaterleiding
D Inlaatcombinatie
E
Ontlastklep
F
Stopkraan
G Trechter
Fig. 2.2 Principewerking drukloos
systeem
A Boiler
B
Warmwaterleiding
C
Koudwaterleiding
D Drukloze mengkraan
E
Uitlooppijp/Afvoer expansiewater
MAXI
NEDERLANDS
258949
