nl - 9
I N S TA L L AT I E H A N D L E I D I N G
7
Opslag en transport
Het toestel dient steeds te worden opgeslagen
in de originele verpakking van de fabrikant. Alle
op de buitenzijde van deze verpakking gegeven
aanwijzingen moeten worden opgevolgd.
De opslagruimte moet droog zijn en zodanig
zijn ingericht dat beschadigingen aan de
verpakking worden voorkomen.
Tijdens het transport moet de originele
verpakking intact blijven om het toestel te
beschermen. Zet de doos zodanig in het ver-
voermiddel dat de doos niet kan verschuiven.
Houd het toestel zo lang mogelijk in de verpak-
king totdat u de plaats van montage heeft bereikt.
7 . 1
Inhoud van de verpakking
Het volgende treft u aan in de verpakking:
- Boiler
- Handleiding
7 . 2
Verpakking en het milieu
Om het milieu te sparen moet u:
• Het karton en polystyreen elementen
afzonderlijk bij een plaatselijk verzamelpunt
in leveren t.b.v. hergebruik.
• De bandages en overige verpakkingsresten
bij het reguliere afval voegen.
8
Technische
Voor technische specificaties van deze boiler
verwijzen wij u naar:
- de typeplaat (fig. 1)
- de maatschets (fig. 4)
Inhoud
Stilstandsverlies
Gewicht leeg
Gewicht vol

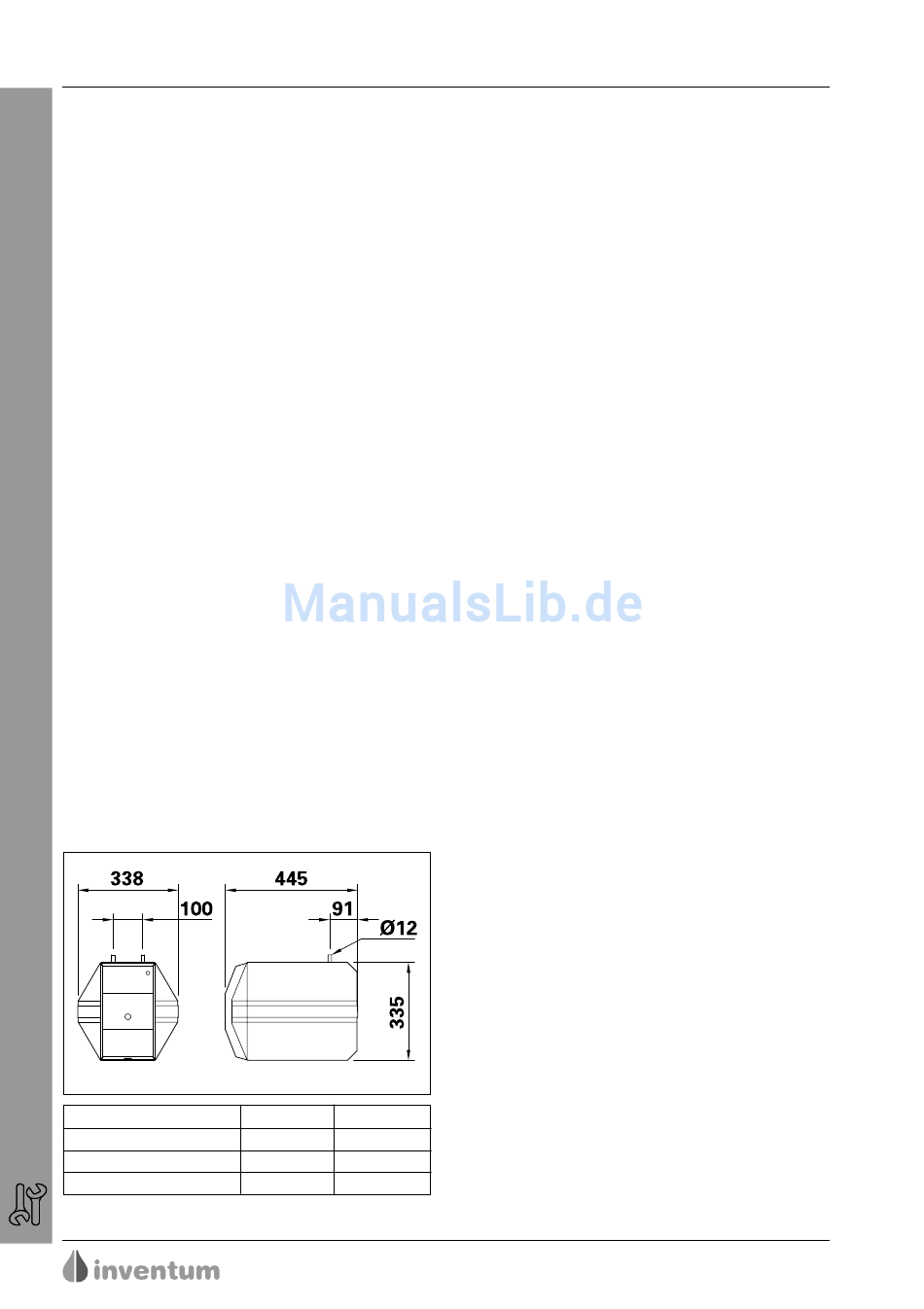

Fig. 4
Maatschets
specificaties
20
L
28
W
8,9
kg
28,9
kg
MAXI
9
Installatievoorbereiding
9.1
Plaatselijke installatievoorschriften
Bij het installeren van de boiler dient u de ter
plaatse geldende installatievoorschriften van
o.m. elektriciteits- en waterleidingbedrijf in acht
te nemen.
9 . 2
Installatievoorwaarden
Bepaal aan de hand van de afmetingen van
het toestel (fig. 4) de plaats waar de boiler
opgesteld gaat worden. Houd daarbij rekening
met de volgende punten:
- Boiler, inlaatcombinatie, water- en afvoer-
leidingen bevinden zich in een vorstvrije
ruimte;
- De ondergrond is vlak en kan het gewicht
van de boiler met inhoud dragen;
- Rond het toestel is voldoende ruimte voor
service en onderhoud.
9 . 3
Aansluitvoorwaarden
- Elektrische aansluitingen zijn aanwezig of
kunnen worden aangelegd.
- Voor de voeding wordt gebruik gemaakt van
een wandcontactdoos met randaarde.
- Waterleidingen zijn aanwezig of kunnen
worden aangelegd.
- Tussen de inlaatcombinatie en de boiler
wordt nooit een afsluiter geplaatst.
- Een vorstvrije afvoerleiding is aanwezig of
kan worden aangelegd.
- Direct na de ontlastklep wordt een open
trechter in de afvoerleiding opgenomen.
- Het expansiewater uit de ontlastklep wordt
via de afvoerleiding onder gelijkmatig
afschot naar bad, gootsteen of riool
afgevoerd.
9 . 4
Te gebruiken toebehoren
(niet meegeleverd)
Systeem onder druk*
- Een inlaatcombinatie met ontlastklep waarvan
de openingsdruk gelijk aan of lager dan de
werkdruk van de boiler en tenminste 100 kPa
(1 bar) hoger dan de waterleidingdruk is
- Een reduceerventiel indien de waterleidingdruk
hoger is dan de sluitdruk van de ontlastklep.
- Een sifon indien de afvoerleiding recht-
streeks op het riool wordt aangesloten.
- 2 Flexibele waterslangen.
Drukloos systeem*
- Een drukloze mengkraan.
* Complete aansluitsets zijn te bestellen bij
Inventum bv.
NEDERLANDS
258949
