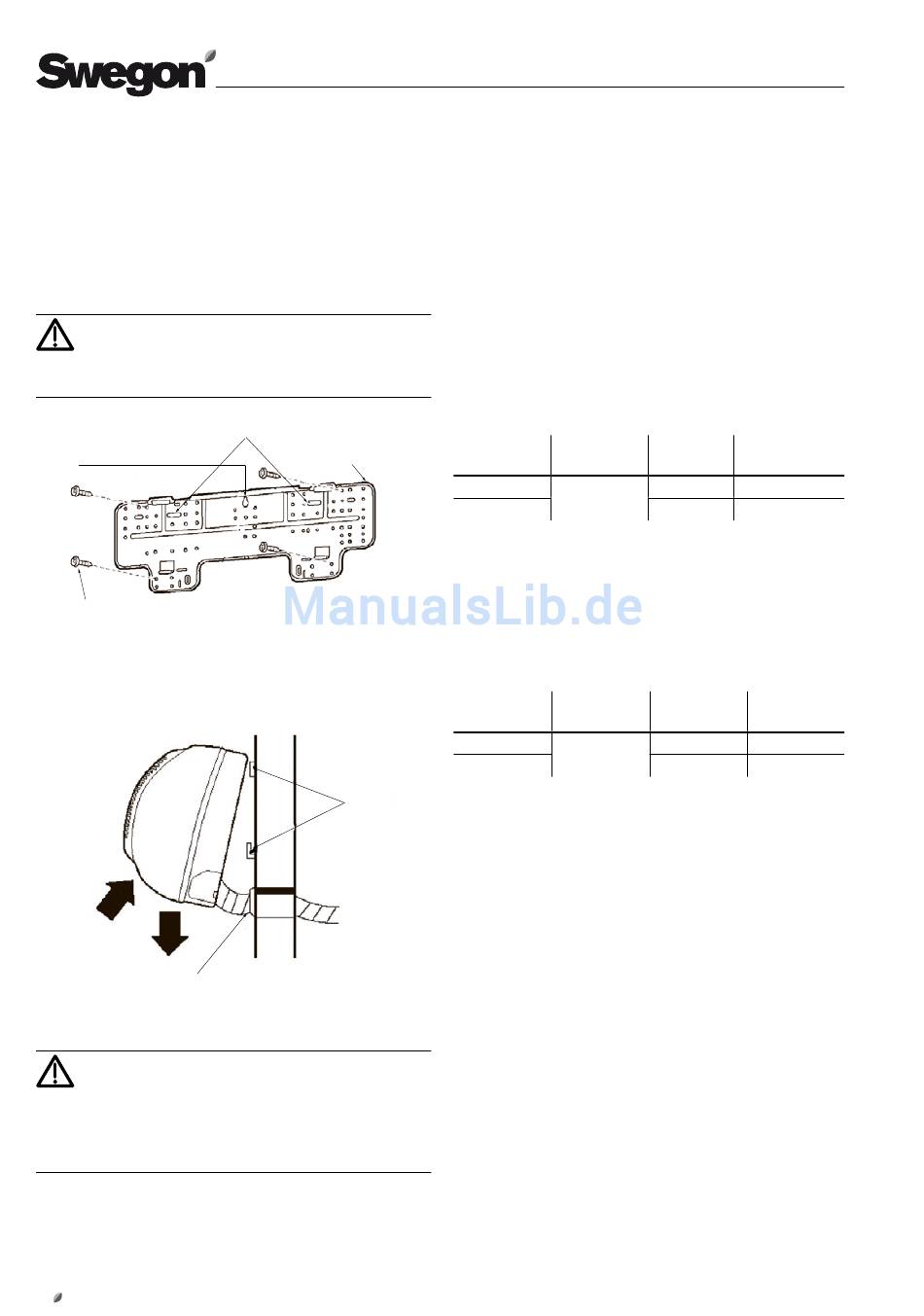

7.3 Installation des Wandgerätes
Positionieren Sie die Schablone an der gewünschten
Wand. Achten Sie dabei bitte darauf, dass die Schablone
nicht die gleichen Abmessungen besitzt, wie das endgültige
Wandgerät. Die Montage ist von Fachpersonal durch-
zuführen und muss mit dem dem Verwendungszweck
entsprechenden Material und Werkzeug erfolgen.
Achtung!
Das Wandgerät muss waagerecht eingebaut werden.
Befestigungslöcher
Vorläufige Fixierung
Schraube
Montieren Sie zunächst die Montageplatte am gewünschten
Ort. Hängen Sie das Wandgerät in die Montage ein.
Durchführung
Achtung!
Nach Montage des Wandgerätes ist zu prüfen, dass das
Wandgerät sicher hängt und auch bei in Betrieb auftretenden
Vibrationen nicht herunterfallen kann!
24
7.4 Anschließen der Wasserversorgung

7.4.1 Verwendung des integrierten 3-Wege-Ventils

Die Wandgeräte der Serie SWC sind serienmäßig mit
3-Wege-Ventil ausgestattet. Die Ventile, welche bei den
Geräten der Serie SWC von vorne erreichbar sind, sind
standardmäßig mit flexiblen Edelstahlschläuchen aus-
gestattet, welche im Gerät nach hinten führen und von
dort, je nach Installationsort, zu den Sollbruchstellen des
Gehäuses (links, rechts, unten) oder nach hinten in die
Wand verlegt werden können. Somit müssen lediglich
die Systemleitungen (Vor- und Rücklauf) angeschlossen
werden.
Montageplatte
Modell
02-03-04
06
Die Position der Wasseranschlüsse entnehmen Sie bitte
den Maßzeichnungen ab Seite 17.
Weitere technische Daten zu den Ventilen finden Sie auf
den Seiten 22 und 23.
7.4.2 Verwendung des integrierten 2-Wege-Ventils
(nur auf Sonderanfrage lieferbar)
Modell
02-03-04
06
Haken
Ventil Ventilgröße
1/2" IG
3-Wege-Ventil
eingebaut
1/2" IG
Ventil Ventilgröße
1/2" IG
2-Wege-Ventil
eingebaut
1/2" IG
Systeman-
schluss
1/2" ÜWM
1/2" ÜWM
Systeman-
schluss
1/2" ÜWM
1/2" ÜWM
