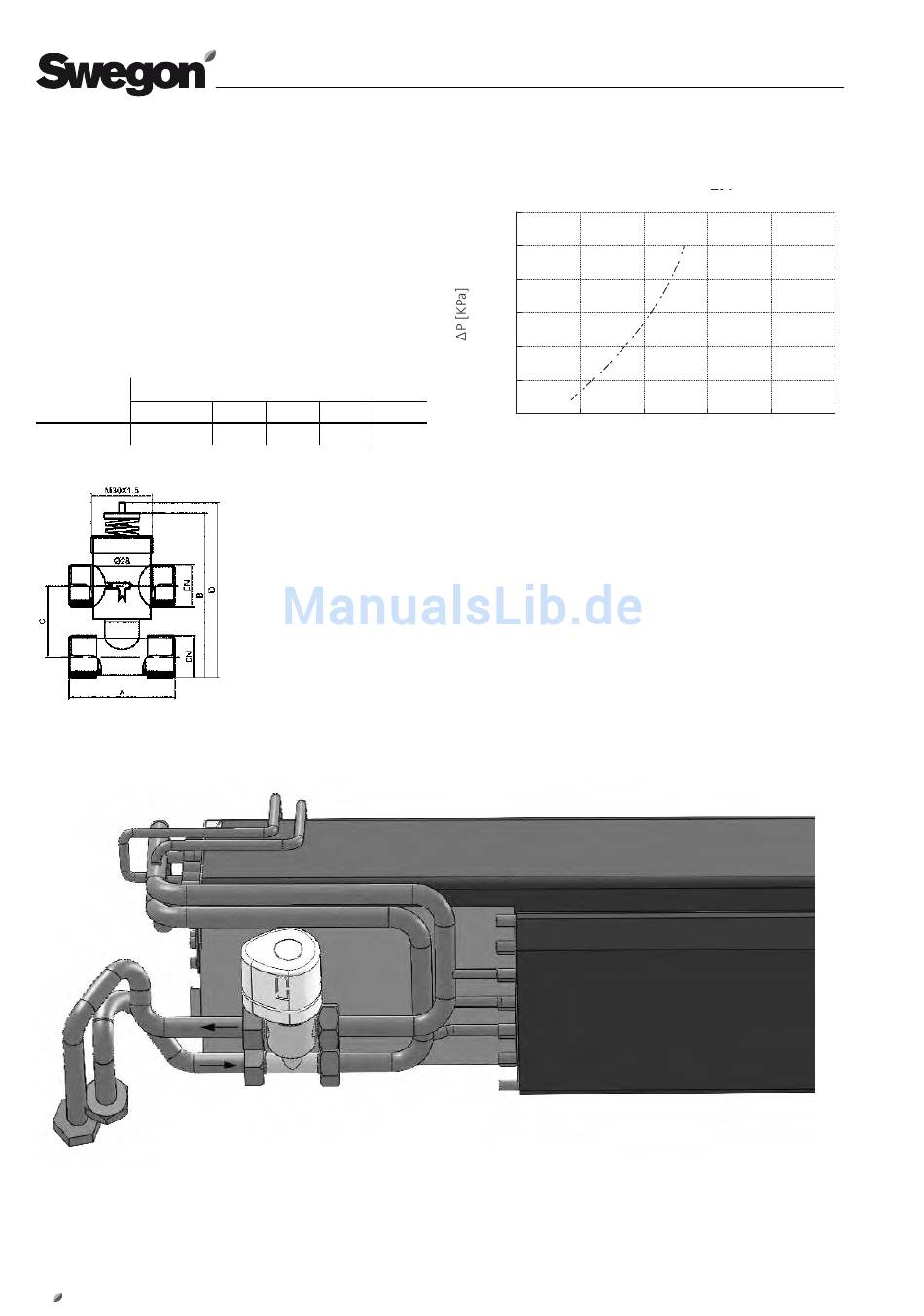

6.2 Hydraulisches Zubehör
6.2.1 Technische Daten 3-Wege-Ventil
In den Geräten der Serie SWC sind 3-Wege-Ventile
serienmäßig eingebaut. Der Antrieb ist von vorne/oben
erreichbar, für Kontroll- und Servicearbeiten kann die
vordere Blende einfach über die 5-7 Schrauben (je nach
Gerätegröße) abgenommen werden.
Technische Daten:
Modell
DN
V41D15T160 D15 (G1/2")
Rohrsystem mit 3-Wege-Ventil
22
Abmessungen
A B C D
52 70 35 86
Kennlinie
120
100
80
60
40
20
0 0,5
DN 1/2" KV 1.0
1 1,5 2
KV [m³/h]
2,5
