8.3 Regelungsspezifikation
8.3.1 Ein- und Ausgänge
Bezeichnung
A /1 Analoger Eingang
A/2 Analoger Eingang
A/3 Analoger Eingang
X-DIS1 Kommunikationsschnittstelle
TTL1 Kommunikationsschnittstelle
On/Off Digitaler Eingang
EH
Digitaler Eingang
L1
Spannungseingang
N1
Spannungseingang
PE1
Spannungseingang
CN4 Digitaler Ausgang
MTV1 Digitaler Ausgang
MTV2 Digitaler Ausgang
RLY6 Digitaler Ausgang
CN1/2 Digitaler Ausgang
AUX1 Digitaler Ausgang
AUX2 Digitaler Ausgang
CN3 Kommunikationsschnittstelle

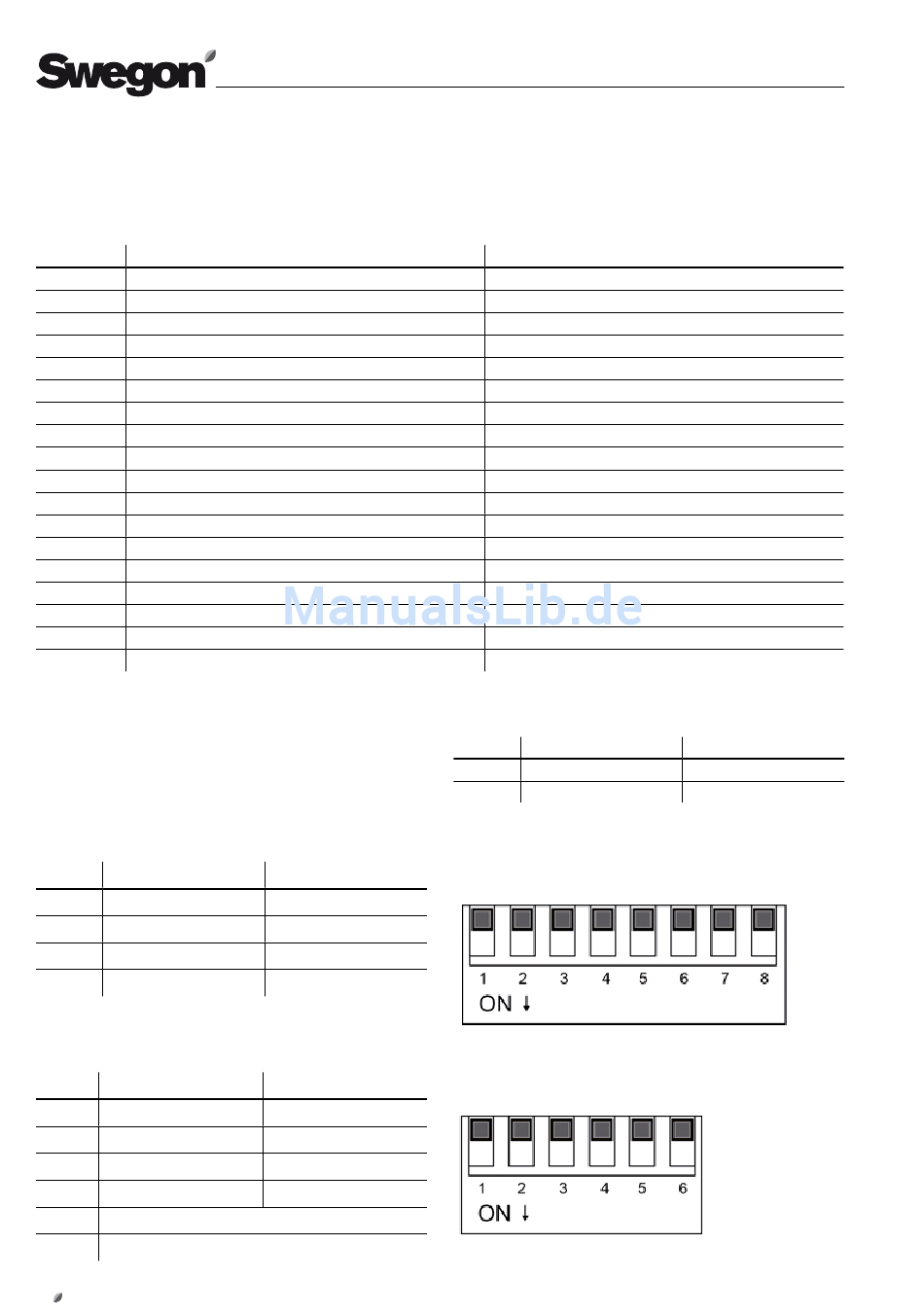

8.3.2 Einstellungen der DIP-Schalter
Auf der Hauptplatine befindet sich zwei DIP-Schalter-
blöcke und zwei Jumper (S3; S4) Diese müssen ggf. vor
Inbetriebnahme der Geräte eingestellt werden.
DIP-Schalterblock DIPA-S1 (8-DIP-Schalter)
Nummer Bedeutung On
1-5 Master-/Slaveadressierung
6 Mastereinheit
7 nur Kühlen
8
DIP-Schalter DIPB-S2 (6 DIP-Schalter)
Nummer Bedeutung On
1 ext. Freigabe aktiv (Standard)
2 4-Leiter
3 mit Ventil (Standard)
4 Vorheizen bis 28 °C
5 vom Werk voreingestellt
6 vom Werk voreingestellt
28
Art
Bedeutung Off
siehe Tabelle Seite 34
Slaveeinheit (Standard)
Kühlen und Heizen (Standard)
(Standard)
Bedeutung Off
ext. Freigabe nicht aktiv
2-Leiter (Standard)
ohne Ventil
Vorheizen bis 36 °C (Standard)
Beschreibung
Lufttemperaturfühler (T)
Wassertemperaturfühler (Ti1) Hauptwärmetauscher
Wassertemperaturfühler (Ti2) Zusatzwärmetauscher
Kommunikation LED-Display und IR-Empfänger
Kommunikation LED-Display und Wandfernbedienung
ext. Freigabe (wenn DIP S2-1=1)
reserviert
Spannungsversorgung Phase 230 V/50 Hz
Spannungsversorgung Null 230 V/50 Hz
Spannungsversorgung Erde 230 V/50 Hz
Ansteuerung Ventilatormotor
Ansteuerung Ventil Hauptwärmetauscher
reserviert
reserviert
Ansteuerung Louvermotor
Betriebsmeldung Heizventil (Potentialfrei NO)
Betriebsmeldung Kühlventil (Potentialfrei NO)
Master/Slave

Jumpereinstellungen

Nummer Bedeutung Geschlossen
S3 von Werk voreingestellt
S4 reserviert
Bedeutung Offen
