2 Sluit de videoaansluitingen aan.

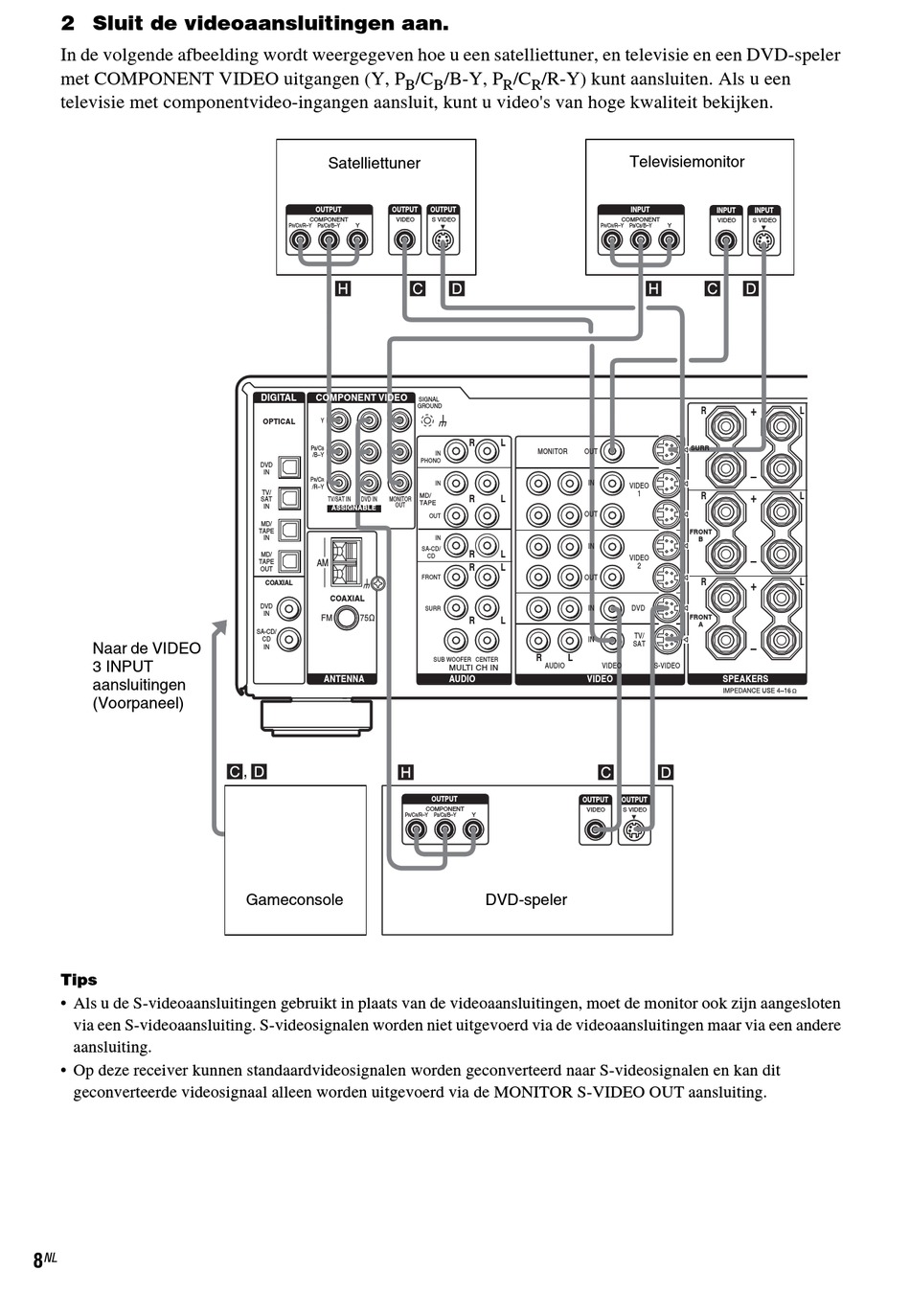

In de volgende afbeelding wordt weergegeven hoe u een satelliettuner, en televisie en een DVD-speler
met COMPONENT VIDEO uitgangen (Y, P
televisie met componentvideo-ingangen aansluit, kunt u video's van hoge kwaliteit bekijken.
Naar de VIDEO
3 INPUT
aansluitingen
(Voorpaneel)
Tips
• Als u de S-videoaansluitingen gebruikt in plaats van de videoaansluitingen, moet de monitor ook zijn aangesloten
via een S-videoaansluiting. S-videosignalen worden niet uitgevoerd via de videoaansluitingen maar via een andere
aansluiting.
• Op deze receiver kunnen standaardvideosignalen worden geconverteerd naar S-videosignalen en kan dit
geconverteerde videosignaal alleen worden uitgevoerd via de MONITOR S-VIDEO OUT aansluiting.
