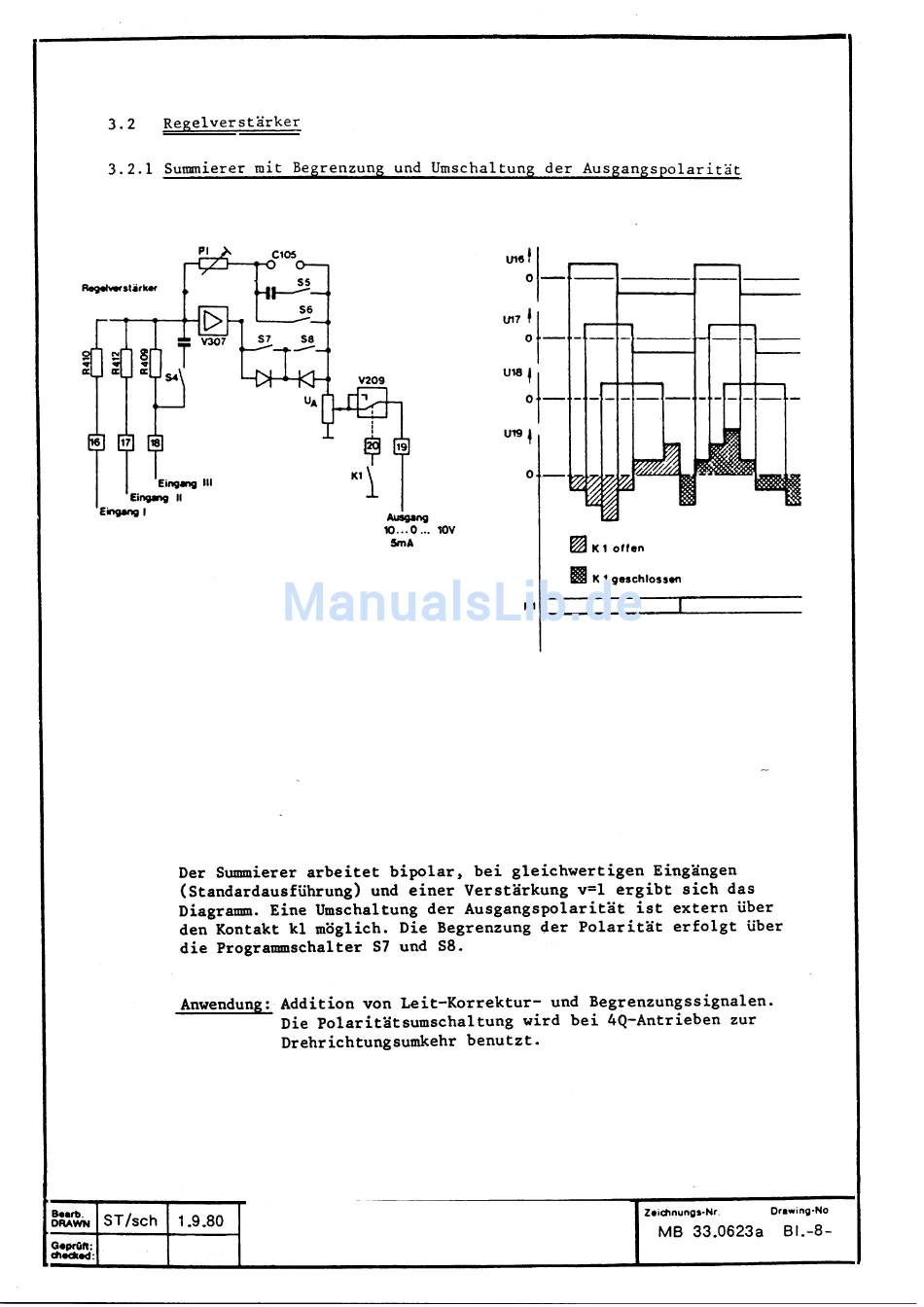

3.2 Regelver
3.2.1 Sunimierer mit Begrenzung und Umschaltung der Ausgangspolarität
Der Summierer arbeitet bipolar, bei gleichwerti~en Eingängen
(Standardausführung) und einer Verstärkung v1 ergibt sich das
Diagramm. Eine Umschaltung der Ausgangspolarität ist extern über
den Kontakt kl möglich. Die Begrenzung der Polarität erfolgt über
die Prograinmschalter S7 und 58.
Anwendung: Addition von Leit—Korrektur— und Begrenzungssignalen.
ST/sc h 1.9.80
ORAWN
1
GeprOft:
d~edied:
stärker
Ausgang
1O...0... 10V
5mA
Die polaritätsumschaltung wird bei 4Q—Antrieben zur
Drehrichtungsumkehr benutzt.
Lenze Service GmbH,
Lenze QnbH & Co KG Aerzen, 3250 Hameln
Postfach 10 13 52, 31763 Hameln
+49 (0)51 54 / 82-0
0
1117f
0
U18
u1g~
~ Kl offen
K 1 geschlossen
Kl
IZectlnungs.Nr
1MB
1
Drawng-NO
BI.-8-
33.0623a
