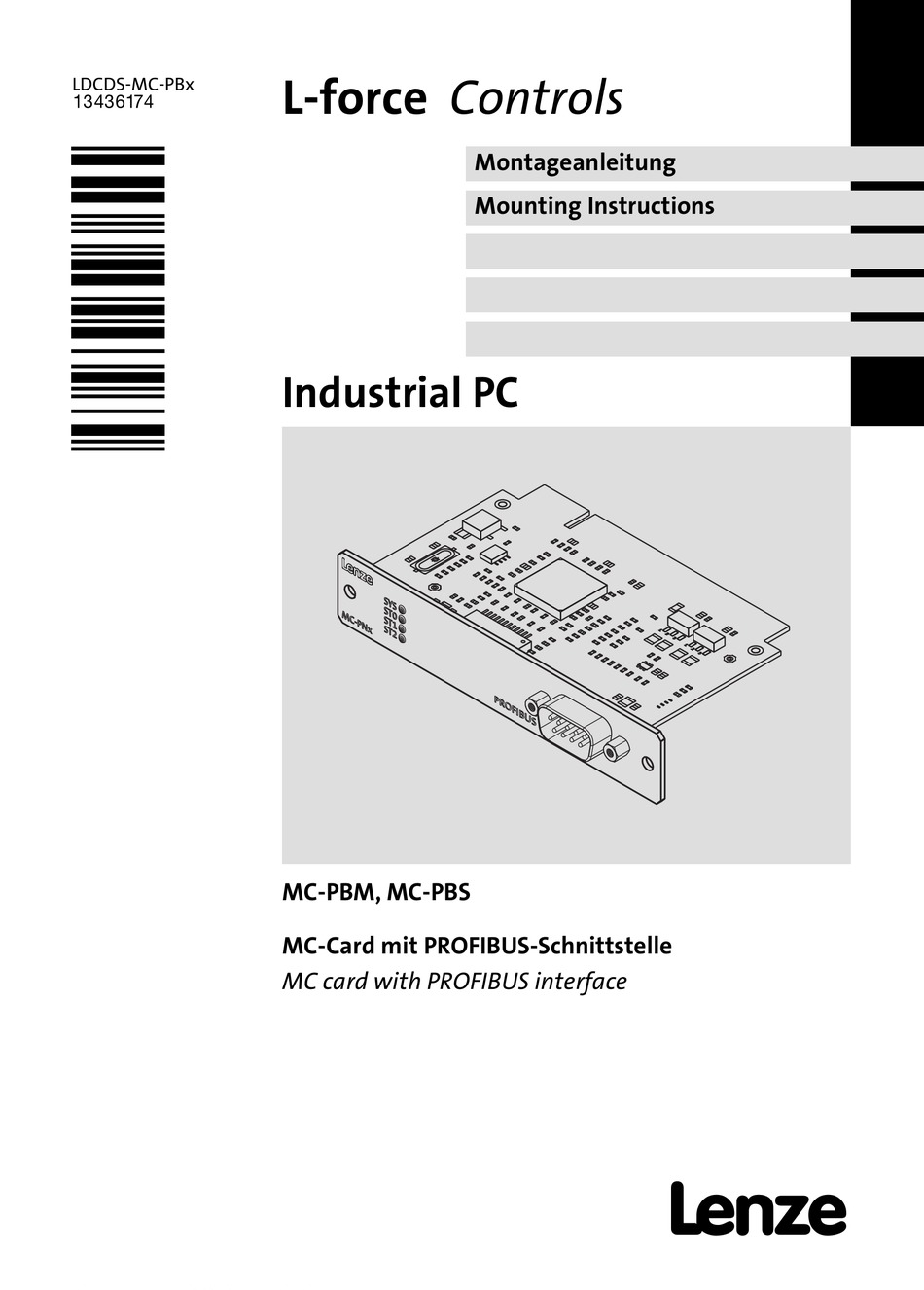

- Seite 1 LDCDS−MC−PBx L−force Controls .L^k Montageanleitung Mounting Instructions Industrial PC S Y S S T 0 S T 1 - P N S T 2 I B U I B U MC−PBM, MC−PBS MC−Card mit PROFIBUS−Schnittstelle MC card with PROFIBUS interface...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Seite 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−PBx DE/EN 3.0... -
Seite 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13261823 08/2008 TD29 Erstausgabe 13392309 11/2011 TD29 UL−Approbation, neue Gliederung .L^k 05/2013 TD29 Allgemeine Überarbeitung Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache... -
Seite 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Seite 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Seite 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−PBx DE/EN 3.0... -
Seite 10: Übersicht
Produktbeschreibung Übersicht Übersicht S Y S S T 0 S T 1 - P N S T 2 I B U MC−PBx−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Feldbus Status−LEDs LDCDS−MC−PBx DE/EN 3.0... - Seite 11 Produktbeschreibung Übersicht Farbe Zustand Bedeutung an MC−PBM Bedeutung an MC−PBS grün Kommunikation läuft, das Ge- Slave ist mit DP Master im zy- rät hat mindestens eine Ver- klischen Datenaustausch bindung zu einem konfigurier- ten Teilnehmer aufgebaut Blinkt mit 5 Hz Kein Fehler in der Konfigura- Slave hat keinen zyklischen Da- tion, Kommunikation gestoppt...
-
Seite 12: Identifikation
PBS = PROFIBUS Slave Version Bestimmungsgemäße Verwendung Die MC−PBM und MC−PBS sind Einsteckkarten zur Anbindung eines Lenze−Gerätes an ein PROFIBUS−System. Während die Slave−Anschaltung (MC−PBS) dazu dient, das Gerät als Teilnehmer unter einer PROFIBUS−Steuerung anzusprechen, dient die Master−Anschaltung (MC−PBM) dazu, selbst eine Steuerung auf Basis von PROFIBUS herzustellen. -
Seite 13: Technische Daten
Technische Daten Technische Daten MC−PBM, MC−PBS Konformität, Approbation, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten Strom... -
Seite 14: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Seite 15 Elektrische Installation Montage ‚ L I N S Y S S Y S S T 0 S T 0 - P N S T 1 S T 1 - E T - P N S T 2 S T 2 R JS R JS S -5...
- Seite 16 Elektrische Installation Verdrahtung Pinbelegung Beschreibung Anschlusstyp Kabeltyp Anschluss PROFIBUS Pin 1: nicht belegt Pin 2: nicht belegt Pin 3: RxD/TxD−P(B) Pin 4: RTS siehe nachstehende 9−pol. SUB−D−Buchse Pin 5: M5V Tabelle Pin 6: P5V Pin 7: nicht belegt Pin 8: RxD/TxD−N(A) Pin 9: nicht belegt epm−t223 Master...
- Seite 17 Elektrische Installation Spezifikation des Übertragungskabels Hinweis! Verwenden Sie ausschließlich Kabel, die den aufgeführten Spezifikationen der PROFIBUS−Nutzerorganisation entsprechen. Bereich Werte Leitungswiderstand 135 ... 165 /km, (f = 3 ... 20 MHz) £ Kapazitätsbelag 30 nF/km Schleifenwiderstand < 110 Aderdurchmesser > 0.64 mm Aderquerschnitt >...
-
Seite 18: Konfiguration
System neu aufgesetzt werden soll. Den "cifX Device Driver" und die zugehörige Dokumentation finden Sie auf der DVD "PC based Automation" oder im Internet unter www.Lenze.com im Bereich "Services & Downlo- ads". LDCDS−MC−PBx DE/EN 3.0... - Seite 19 Konfiguration Windows XP X So gehen Sie bei der Installation des Gerätetreibers vor: 1. Schalten Sie nach der Montage der Kommunikationskarte den IPC ein. Das Betriebssystem erkennt die neue Hardware und der "Assistent für das Suchen neuer Hardware" startet. 2. Wählen Sie Software von einer Liste oder bestimmten Quelle installieren. 3.
- Seite 20 Konfiguration Windows XP X So gehen Sie bei der Konfiguration des Gerätetreibers vor: 1. Starten Sie das "cifX Driver Setup Utility": â – Öffnen Sie die Windows −Systemsteuerung. – Wenn Sie die "klassische Ansicht" eingestellt haben, klicken Sie dort doppelt auf den Eintrag cifx Setup.
- Seite 21 Konfiguration Windows XP 2. Weisen Sie dem Kommunikationskanal 0 (CH#0) die busspezifische Firmware−Datei – Öffnen Sie im Objektbaum den Ordner Active Devices und den (Unter−)Ordner der Kommunikationskarte (z. B. cifX0 ( )), die Sie konfigurieren möchten. – Klicken Sie dort auf den Kommunikationskanal, dem Sie eine Firmware−Datei zuweisen möchten.
-
Seite 22: Windows Ce
Konfiguration Windows CE Windows CE Folgende Vorraussetzungen müssen für den Betrieb der Karte erfüllt sein: 1. Auf der CF−Karte im Storage−Laufwerk muss es einen Ordner mit dem Namen "Config" geben. 2. In diesem Ordner muss es eine Firmwaredatei mit dem Namen "Firmware.nxf" geben. - Seite 42 © 05/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
