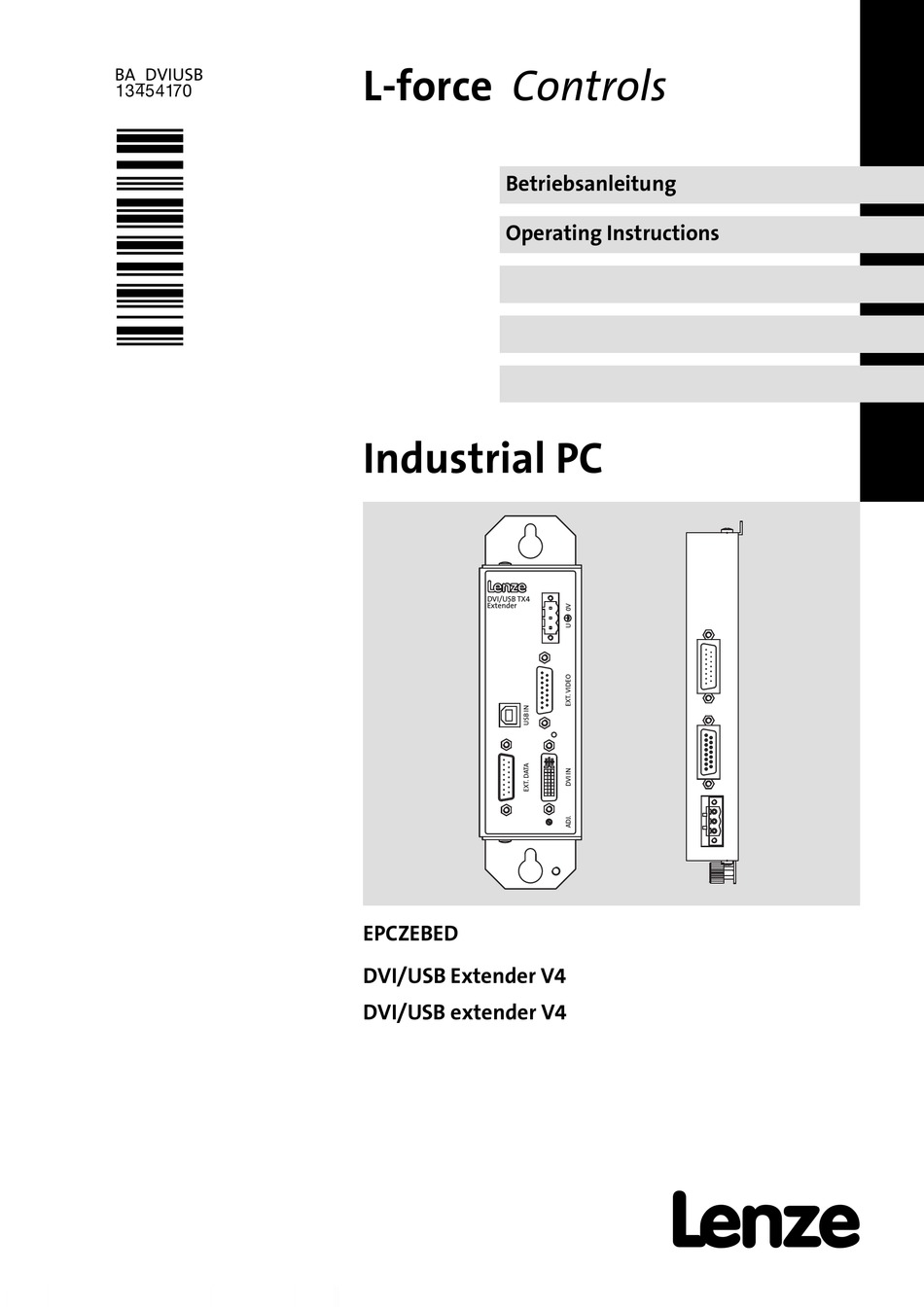

- Seite 1 L−force Controls BA_DVIUSB .NJg Betriebsanleitung Operating Instructions Industrial PC DVI/USB TX4 Extender EPCZEBED DVI/USB Extender V4 DVI/USB extender V4...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... Informationen zur Gültigkeit . - Seite 4 Inhalt Fehlersuche und Störungsbeseitigung ....... . Statusanzeige ..........Übertragungsstrecke abgleichen .
-
Seite 5: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkei- ten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Pro- dukts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com BA_DVIUSB DE/EN 5.0... -
Seite 6: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung .NJg 02/2014 TD06 Dokumentrevision 13385461 07/2011 TD29 Redaktionell überarbeitet 13288781 04/2009 TD29 Hardwareänderung (TX−V4, RX−V4) 13167768 11/2006 TD29 Firmierung angepasst 10/2006 Redaktionell überarbeitet 08/2005 Hardwareänderung (TX−V3, RX−V3) 03/2004 Hardwareänderung (TX−V2) 08/2004 Erstausgabe Verwendete Konventionen Informationsart Auszeichnung... -
Seite 7: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumentation folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung... -
Seite 8: Spezielle Sicherheitshinweise Und Anwendungshinweise Für Ul Und Ur
Über diese Dokumentation Verwendete Hinweise Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbier- ten Anlagen. Warnings! Möglicherweise wird das Antriebssystem nicht UL−ge- recht betrieben, wenn nicht die entsprechenden Maß- nahmen getroffen werden. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Geltungsbereich Die folgenden Sicherheitshinweise gelten allgemein für Lenze−Antriebs−und Automatisierungskomponenten. Beachten unbedingt produktspezifischen Sicherheits− Anwendungshinweise in dieser Dokumentation! Auch zu Ihrer eigenen Sicherheit Gefahr! Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen missachten, kann dies zu schweren Personenschäden und Sachschäden führen:... - Seite 10 Sicherheitshinweise Allgemeine Sicherheitshinweise Alle Arbeiten mit und an Lenze−Antriebs− und ƒ Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ..die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut sind.
- Seite 11 Sicherheitshinweise Allgemeine Sicherheitshinweise Inbetriebnahme Sie müssen die Anlage ggf. mit zusätzlichen Überwachungs− und ƒ Schutzeinrichtungen gemäß den jeweils gültigen Sicherheitsbestimmungen ausrüsten (z. B. Gesetz über technische Arbeitsmittel, Unfallverhütungsvorschriften). Wartung und Instandhaltung Die Komponenten sind wartungsfrei, wenn die vorgeschriebenen ƒ Einsatzbedingungen eingehalten werden. Bei verunreinigter Umgebungsluft können Kühlflächen verschmutzen ƒ...
-
Seite 12: Produktbeschreibung
Bezeichnung DVI/USB Sender TX−V4 DVI/USB Empfänger RX−V4 USB−Kabel (Länge 2 m) DVI−Kabel (Länge 2 m) Spannungsversorgungskabel für Lenze−Monitor Panel Phoenix Combicon−Stecker DVD "PC based Automation" Hinweis! Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine... -
Seite 13: Bedien− Und Anzeigeelemente

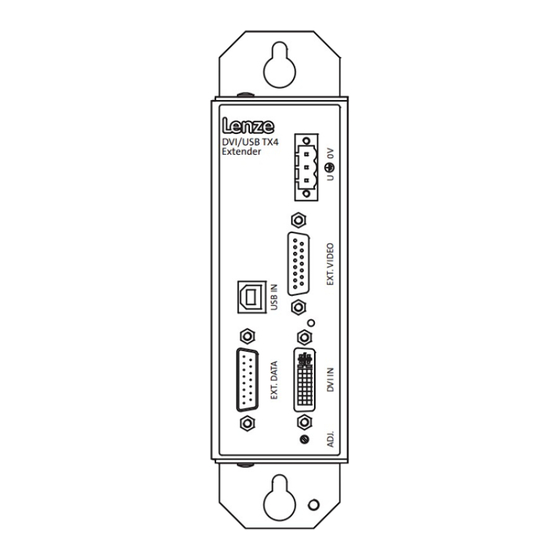

Produktbeschreibung Bedien− und Anzeigeelemente Bedien− und Anzeigeelemente USB OUT DVI OUT DVI/USB TX4 Extender DVI/USB RX4 DVI/USB TX4 DVIUSB−001 Pos. Beschreibung Statusanzeige Abgleichschraube Anschlüsse BA_DVIUSB DE/EN 5.0... -
Seite 14: Identifikation
Aufbau ei- ner Visualisierungs− und Steuerungslösung zwischen einer Rechnereinheit (IPC) und einem Lenze−Monitor Panel (MP 800 DVI ... MP 9000 DVI oder CS 5000 DVI ... CS 9000 DVI) eingesetzt werden und dabei die Vorgaben dieser Dokumenta- tion befolgt werden. -
Seite 15: Gerätebeschreibung
Produktbeschreibung Gerätebeschreibung Gerätebeschreibung Die DVI/USB−Extender−Technologie wird für den dezentralen Aufbau zwischen einer Rechnereinheit (IPC/Controller) und einer Anzeigeeinheit (Monitor Panel) im industriellen Umfeld verwendet. Damit lassen sich PC−basierte Visualisie- rungs− und Steuerungslösungen unter verschiedenen Umgebungsbedingun- gen realisieren, die eine Trennung von Bedien− und Rechnereinheit erfordern. Das System besteht aus einem DVI/USB−Sender (TX4), welcher in der Nähe der Rechnereinheit montiert wird und einem DVI/USB−Empfänger (RX4), welcher in oder an einer Anzeigeeinheit befestigt werden kann. -
Seite 16: Technische Daten
Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Allgemeine Daten Konformität und Approbation Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Programmable Controllers (File−No. E236341) CSA C22.2 UL−Listed: Monitor Panel MP 800 DVI − MP9000 DVI UL−Recognized: Command Station CS 5000 DVI −... -
Seite 17: Einsatzbedingungen
DVI/USB TX4 Im Schaltschrank, in der Nähe des IPCs Leitungslänge IPC <−> DVI/USB TX4: Standard−Kabel (Lieferumfang): max. 2 m Lenze−Kabelsatz DVI/USB: 5 m DVI/USB RX4 Beim MP−System: an der Rückseite des Gerätes Beim CS−System: in der Montagewanne des Gerätes Leitungslänge DVI/USB TX4 <−> RX4: 10 ... 35 m... -
Seite 18: Mechanische Daten
Technische Daten Mechanische Daten Mechanische Daten Ausführung Masse DVI/USB TX4 Stahlblech DVI/USB RX4 Æ5.5 27.5 DVI/USB TX4 DVI/USB RX4 Extender Extender 101.5 DVI/USB−003 Alle Maße in Millimeter. BA_DVIUSB DE/EN 5.0... -
Seite 19: Mechanische Installation
Mechanische Installation Wichtige Hinweise Mechanische Installation Wichtige Hinweise Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt ƒ werden, das mit den geltenden nationalen Normen vertraut ist. Kontrollieren Sie vor der Installation, ƒ – ob die "bestimmungsgemäße Verwendung" eingehalten wird (¶ 14). –... -
Seite 20: Montage Dvi/Usb Tx4
Mechanische Installation Montage DVI/USB TX4 Montage DVI/USB TX4 Æ DVI/USB TX4 Extender DVIUSB−004 So gehen Sie vor: 1. Schrauben Sie den DVI/USB TX4 mit zwei Schrauben M5 an die Schaltschrank−Montageplatte. BA_DVIUSB DE/EN 5.0... -
Seite 21: Montage Dvi/Usb Rx4
Mechanische Installation Montage DVI/USB RX4 Montage DVI/USB RX4 DVIUSB−005 Der DVI/USB RX4 kann an folgende Systeme montiert werden: MP−System: an der Rückseite des Gerätes CS−System: innerhalb der Montagewanne auf dem Montageblech Die Vorgehensweise ist bei beiden Systemen gleich. So gehen Sie vor: 1. -
Seite 22: Elektrische Installation
Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt ƒ werden, das mit den geltenden nationalen Normen vertraut ist. Das Gerät darf nur vollständig montiert in Betrieb genommen werden. ƒ BA_DVIUSB DE/EN 5.0... - Seite 23 Elektrische Installation Wichtige Hinweise Stop! Kein Geräteschutz für zu hohe Eingangsspannung Der Spannungseingang ist intern nicht abgesichert. Mögliche Folgen: Zerstörung des Gerätes bei zu hoher Eingangsspannung. ƒ Schutzmaßnahmen: Beachten Sie die maximal zulässige Eingangsspannung. ƒ Sichern Sie das Gerät eingangsseitig fachgerecht gegen ƒ...
-
Seite 24: Verdrahtung
CS 5000 DVI ... CS 9000 DVI DVIUSB−006 24−V−DC−Versorgungskabel Standard USB−Kabel (Lieferumfang, 2 m) oder Kabelsatz USB/DVI (Zubehör, 5 m) von Lenze Standard DVI−Kabel (Lieferumfang, 2 m) oder Kabelsatz USB/DVI (Zubehör, 5 m) von Lenze TwinLAN−Kabel von Lenze Konfektionierte Leitungen mit USB−B−Stecker und DVI−Buchse 24−V−DC−Versorgungskabel für Anzeigeeinheit (optional) -
Seite 25: Anschlussbeschreibung
Anschluss PE M4−Gewindebolzen Ringkabelschuh IPC001 6.3.2 Ext. Video (Video−Übertragung) Hinweis! Verwenden Sie nur Original−TwinLAN−Kabel von Lenze, da andernfalls die Funktion der Übertragung und die Einhaltung der EMV−Grenzwerte nicht gewährleistet ist. Beschreibung Anschlusstyp Kabeltyp Pin 1: RX2+ (Panel Data 2+) Pin 2: RX1+ (Panel Data 1+) -
Seite 26: Ext. Data (Daten−Übertragung)
Elektrische Installation Anschlussbeschreibung Ext. Data (Daten−Übertragung) 6.3.3 Ext. Data (Daten−Übertragung) Hinweis! Verwenden Sie nur Original−TwinLAN−Kabel von Lenze, da andernfalls die Funktion der Übertragung und die Einhaltung der EMV−Grenzwerte nicht gewährleistet ist. Beschreibung Anschlusstyp Kabeltyp Pin 1: USB+ (USB−Kanal +) Pin 2: −... -
Seite 27: Usb−Schnittstelle
USB−Schnittstelle Hinweis! Verwenden Sie nur das USB−Kabel aus dem Lieferumfang oder ein Standard−USB−Kabel mit max. 2 m Länge. Entfernungen bis zu 5 m können Sie ausschließlich mit dem Zubehör "Kabelsatz DVI/USB" von Lenze überbrücken. Beschreibung Anschlusstyp Kabeltyp USB−Kabel mit USB−A−... -
Seite 28: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Statusanzeige Fehlersuche und Störungsbeseitigung Statusanzeige Verhalten der LED 0 Bedeutung Dauerlicht Bildsignal vorhanden Versorgungsspannung fehlt oder Hardwarede- fekt DVI/USB TX4 Extender Blinkt Kein Bildsignal vorhanden, Rechner aus oder nicht angeschlossen Blinkt Kein Bildsignal vorhanden, Rechner an Blinkt Keinen Monitor gefunden Blinkt Kabeldefekt... -
Seite 29: Übertragungsstrecke Abgleichen
Fehlersuche und Störungsbeseitigung Übertragungsstrecke abgleichen Übertragungsstrecke abgleichen DVIUSB−009 Wenn Störungen in der Bilddarstellung (Streifen oder Pixel−Flimmern) auftre- ten, kann ein senderseitiger Abgleich der Video−Übertragungsstrecke erforder- lich sein. So gehen Sie dabei vor: 1. Kontrollieren Sie vor dem Abgleich die Verkabelung und die Anschlüsse auf festen Sitz, da eine fehlerhafte Verkabelung ebenfalls Bildstörungen verursachen kann. -
Seite 30: Wartung
Wartung Wartung Das Gerät ist wartungsfrei. Trotzdem müssen Sie in regelmäßigen und unter Be- rücksichtigung der Umgebungsbedingungen ausreichend kurzen Intervallen eine Sichtprüfung durchführen. Kontrollieren Sie: Entspricht die Umgebung des Gerätes noch den in den Technischen Daten ƒ genannten Einsatzbedingungen? Behindert kein Staub oder Schmutz die Wärmeabfuhr des Gerätes? ƒ... -
Seite 31: Stichwortverzeichnis
