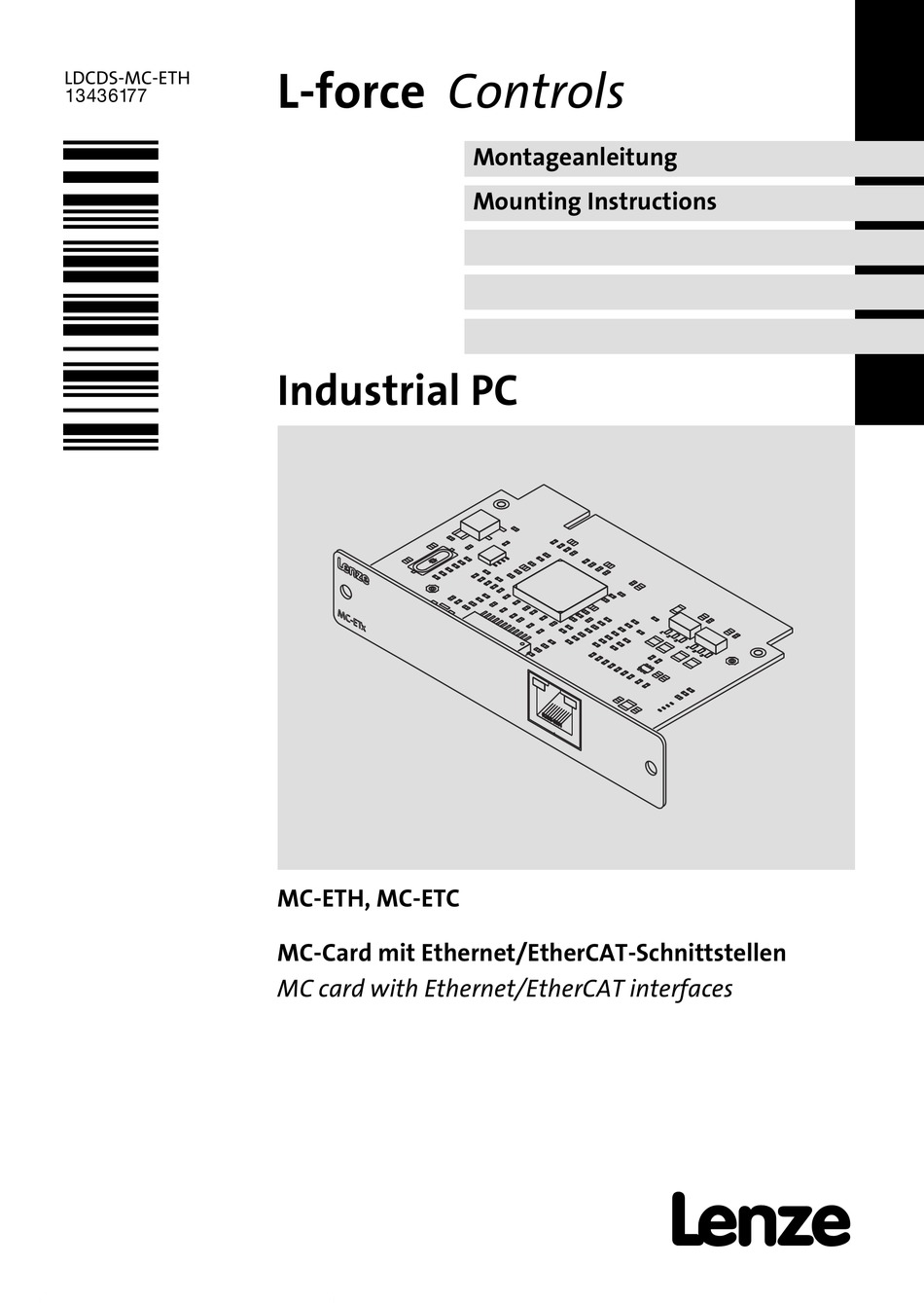

- Seite 1 LDCDS−MC−ETH L−force Controls .L^n Montageanleitung Mounting Instructions Industrial PC - E T - 5 3 MC−ETH, MC−ETC MC−Card mit Ethernet/EtherCAT−Schnittstellen MC card with Ethernet/EtherCAT interfaces...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Seite 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−ETH DE/EN 2.0... -
Seite 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13215984 10/2007 TD19 Erstausgabe 13266781 08/2008 TD19 Produktname geändert .L^n 05/2013 TD29 Neue Gliederung und MC−ETC ergänzt Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache... -
Seite 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Seite 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Seite 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−ETH DE/EN 2.0... -
Seite 10: Übersicht
Produktbeschreibung Übersicht Übersicht - E T L I N - 5 3 MC−ETH−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Netzwerk LDCDS−MC−ETH DE/EN 2.0... -
Seite 11: Identifikation
Bestimmungsgemäße Verwendung Die MC−ETH ist eine Einsteckkarte zur Anbindung eines Lenze−Gerätes an ein Ethernet− Netzwerk. Die MC−ETC ist eine Einsteckkarte zur Anbindung eines Lenze−Gerätes als Master an ein EtherCAT−Netzwerk. Die MC−Karte wird bestimmungsgemäß verwendet, wenn sie ausschließlich in Lenze−Ge- räte mit MC−Card−Schnittstelle eingesetzt wird. Eine andere oder darüber hinaus gehende Verwendung ist nicht zulässig. -
Seite 12: Technische Daten
Technische Daten Allgemeine Daten Technische Daten Allgemeine Daten MC−ETH, MC−ETC Konformität, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten Strom < 0.2 A bei einer Grundgerät−Versorgungsspan- nung von 24 V Potenzialtrennung zum... -
Seite 13: Kommunikationsdaten
Technische Daten Kommunikationsdaten Kommunikationsdaten MC−ETH Protokoll TCP/IP Übertragungsrate 10/100/1000 MBit Anschluss RJ45−Buchse nach EN 50173 MC−ETC Protokoll EtherCAT Übertragungsrate 100 MBit Anschluss RJ45−Buchse nach EN 50173 LDCDS−MC−ETH DE/EN 2.0... -
Seite 14: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Seite 15 Elektrische Installation Montage ‚ L I N S Y S S T 0 S T 1 - P N - E T S T 2 R JS R JS S -5 S -5 L I N T I V R JS R JS S -5...
- Seite 16 Elektrische Installation Verdrahtung Beschreibung Anschlusstyp Kabeltyp Anschluss MC−ETH LINK SPEED LED "Link": An: Verbindung OK Blinkt: Datenverkehr LED "Speed": Aus: 10 Mbps Netzwerkkabel CAT5 Grün: 100 Mbps S/UTP oder CAT5e Gelb: 1000 Mbps RJ45−Buchse S/FTP (empfohlen), Ka- bellänge max. 100 m Anschluss MC−ETC LED "Link": An: Verbindung OK...
- Seite 17 Contents About this documentation ......... . . Validity information .
-
Seite 18: About This Documentation
Qualified skilled personnel are persons who have the required qualifications to carry out all activities involved in installing, mounting, commissioning, and operating the product. Tip! Information and auxiliary devices related to the Lenze products can be found in the download area at http://www.Lenze.com... -
Seite 19: Conventions Used
About this documentation Conventions used Conventions used Type of information Identification Examples/notes Spelling of numbers Decimal separator Point In general, the decimal point is used. For instance: 1234.56 Warnings UL warnings Are only given in English. UR warnings Text Program name »... -
Seite 20: Notes Used
About this documentation Notes used Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word Meaning... - Seite 21 About this documentation Notes used Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation Special safety instructions and application notes for UL and UR Pictograph and signal word Meaning Safety or application note for the operation of a UL−approved device in UL−approved systems.
-
Seite 22: Safety Instructions
The manufacturer does not accept any liability for the suitability of the specified procedures and circuit proposals. ƒ Only qualified skilled personnel are permitted to work with or on Lenze drive and automation components. -
Seite 23: Product Description
After receipt of the delivery, check immediately whether the items match the accompanying papers. We do not accept any liability for deficiencies claimed subsequently. Claim visible transport damage immediately to the forwarder ƒ visible deficiencies/incompleteness immediately to your Lenze ƒ representative. LDCDS−MC−ETH DE/EN 2.0... -
Seite 24: Overview
Product description Overview Overview - E T L I N - 5 3 MC−ETH−001 Pos. Description Front panel Printed circuit board Coding Standard device connection Network connection LDCDS−MC−ETH DE/EN 2.0... -
Seite 25: Identification
The MC−ETC is a plug−in card for connecting a Lenze device as master to a EtherCAT network. The MC card is used as directed if it is solely used in lenze device with MC card interface. A different use, or one beyond these purposes, is not permissible. For further informations see system manual IPC oder system manual Visualisation. -
Seite 26: Technical Data
Technical data General data Technical data General data MC−ETH, MC−ETC Conformity, directive Conformity EN 61000−6−4 EMC Directive Class A, EN 61000−6−2 industrial premises Directive RoHS − Products lead−free in accordance with CE Directive 2011/65/EU General data and operating conditions See standard device Electrical data Current <... -
Seite 27: Communication Data
Technical data Communication data Communication data MC−ETH Protocol TCP/IP Baud rate 10/100/1000 Mbits Connection RJ45 socket to EN 50173 MC−ETC Protocol EtherCAT Baud rate 100 Mbits Connection RJ45 socket to EN 50173 LDCDS−MC−ETH DE/EN 2.0... -
Seite 28: Electrical Installation
Electrical installation Electrical installation Important notes Stop! Short circuit and static discharges The printed circuit board contains components which are endangered in the case of short circuit or static discharge. Possible consequences: The printed circuit board or devices connected are destroyed. ƒ... - Seite 29 Electrical installation Mounting ‚ L I N S Y S S T 0 S T 1 - P N - E T S T 2 R JS R JS S -5 S -5 L I N T I V R JS R JS S -5...
- Seite 30 Electrical installation Wiring Description Connection type Cable type MC−ETH port LINK SPEED "Link" LED: On: Connection OK Blinking: Data transfer "Speed" LED: Off: 10 Mbps CAT5 S/UTP or CAT5e Green: 100 Mbps S/FTP (recommended) Yellow: 1000 Mbps RJ45 socket network cable, max. cable length 100 m MC−ETC port "Link"...
- Seite 31 Electrical installation LDCDS−MC−ETH DE/EN 2.0...
- Seite 32 © 05/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
