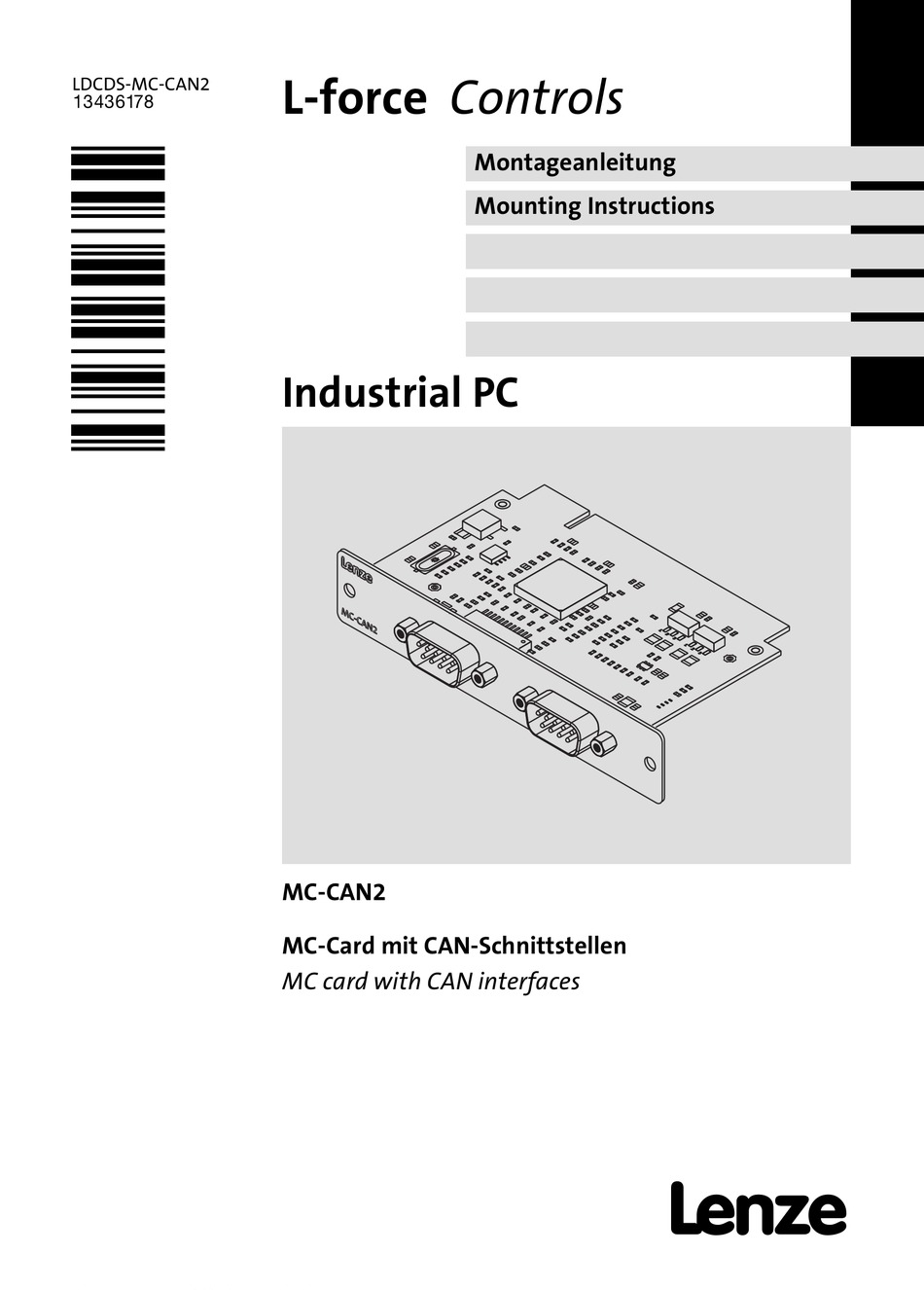

- Seite 1 LDCDS−MC−CAN2 L−force Controls .L^o Montageanleitung Mounting Instructions Industrial PC - C A MC−CAN2 MC−Card mit CAN−Schnittstellen MC card with CAN interfaces...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Seite 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−CAN2 DE/EN 3.0... -
Seite 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13238645 02/2008 TD29 Erstausgabe (MC−CAN2 ersetzt MC−CAN) 13266872 08/2008 TD29 Produktname geändert 13392308 11/2011 TD29 UL−Approbation, neue Gliederung .L^o 05/2013 TD29 Allgemeine Überarbeitung Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. -
Seite 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Seite 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Seite 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−CAN2 DE/EN 3.0... -
Seite 10: Übersicht
Produktbeschreibung Übersicht Übersicht MC−CAN2−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Bussystem LDCDS−MC−CAN2 DE/EN 3.0... -
Seite 11: Identifikation
Dual−CAN−Controller Version Bestimmungsgemäße Verwendung Die MC−CAN2 ist eine Einsteckkarte zur Anbindung eines Lenze−Gerätes an einen CAN−Feld- bus. Sie stellt 2 unabhängige CAN−Schnittstellen zur Verfügung. Die MC−Karte wird bestimmungsgemäß verwendet, wenn sie ausschließlich in Lenze−Ge- räte mit MC−Card−Schnittstelle eingesetzt wird. Eine andere oder darüber hinaus gehende Verwendung ist nicht zulässig. -
Seite 12: Technische Daten
Technische Daten Technische Daten MC−CAN2 Konformität, Approbation, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten Strom <... -
Seite 13: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Seite 14 Elektrische Installation Montage MC−CAN2−002 LDCDS−MC−CAN2 DE/EN 3.0...
-
Seite 15: Verdrahtung
Elektrische Installation Verdrahtung Pinbelegung Beschreibung Anschlusstyp Kabeltyp Anschluss CAN−Bus Pin 1: nicht belegt Pin 2: CAN−LOW (LO) Pin 3: CAN−GND (CG) Pin 4: nicht belegt siehe nachstehende 9−pol. SUB−D−Stecker Pin 5: nicht belegt Tabelle Pin 6: CAN−GND (CG) Pin 7: CAN−HIGH (HI) Pin 8: nicht belegt Pin 9: nicht belegt MC−CAN−003... - Seite 16 Elektrische Installation Spezifikation des Übertragungskabels Wir empfehlen CAN−Kabel nach ISO 11898−2 zu verwenden: CAN−Kabel nach ISO 11898−2 Kabeltyp Paarverseilt mit Abschirmung Impedanz (95 ... 140 Leitungswiderstand/−querschnitt £ £ Kabellänge 300 m 70 m /m / 0.25 … 0.34 mm (AWG22) £...
- Seite 17 Contents About this documentation ......... . . Validity information .
-
Seite 18: About This Documentation
Qualified skilled personnel are persons who have the required qualifications to carry out all activities involved in installing, mounting, commissioning, and operating the product. Tip! Information and auxiliary devices related to the Lenze products can be found in the download area at http://www.Lenze.com... -
Seite 19: Conventions Used
About this documentation Conventions used Conventions used Type of information Identification Examples/notes Spelling of numbers Decimal separator Point In general, the decimal point is used. For instance: 1234.56 Warnings UL warnings Are only given in English. UR warnings Text Program name »... -
Seite 20: Notes Used
About this documentation Notes used Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word Meaning... -
Seite 21: Application Notes
About this documentation Notes used Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation Special safety instructions and application notes for UL and UR Pictograph and signal word Meaning Safety or application note for the operation of a UL−approved device in UL−approved systems. -
Seite 22: Safety Instructions
The manufacturer does not accept any liability for the suitability of the specified procedures and circuit proposals. ƒ Only qualified skilled personnel are permitted to work with or on Lenze drive and automation components. -
Seite 23: Product Description
After receipt of the delivery, check immediately whether the items match the accompanying papers. We do not accept any liability for deficiencies claimed subsequently. Claim visible transport damage immediately to the forwarder ƒ visible deficiencies/incompleteness immediately to your Lenze ƒ representative. LDCDS−MC−CAN2 DE/EN 3.0... -
Seite 24: Overview
Product description Overview Overview MC−CAN2−001 Pos. Description Front panel Printed circuit board Coding Standard device connection Bus system connection LDCDS−MC−CAN2 DE/EN 3.0... -
Seite 25: Identification
The MC−CAN2 is a plug−in card for the connection of a Lenze device to a CAN fieldbus. It provides 2 independent CAN interfaces. The MC card is used as directed if it is solely used in lenze device with MC card interface. A different use, or one beyond these purposes, is not permissible. For further informations see system manual IPC oder system manual Visualisation. -
Seite 26: Technical Data
Technical data Technical data MC−CAN2 Conformity, approval, directive Conformity EN 61000−6−4 EMC Directive Class A, EN 61000−6−2 industrial premises Approval UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Directive RoHS − Products lead−free in accordance with CE Directive 2011/65/EU General data and operating conditions See standard device Electrical data... -
Seite 27: Electrical Installation
Electrical installation Electrical installation Important notes Stop! Short circuit and static discharges The printed circuit board contains components which are endangered in the case of short circuit or static discharge. Possible consequences: The printed circuit board or devices connected are destroyed. ƒ... - Seite 28 Electrical installation Mounting MC−CAN2−002 LDCDS−MC−CAN2 DE/EN 3.0...
- Seite 29 Electrical installation Wiring Pin assignment Description Connection type Cable type CAN bus connection Pin 1: not assigned Pin 2: CAN−LOW (LO) Pin 3: CAN−GND (CG) Pin 4: not assigned 9−pole SUB−D plug See following table Pin 5: not assigned Pin 6: CAN−GND (CG) Pin 7: CAN−HIGH (HI) Pin 8: not assigned Pin 9: not assigned...
- Seite 30 Electrical installation Specification of the transmission cable We recommend the use of CAN cables in accordance with ISO 11898−2: CAN cable in accordance with ISO 11898−2 Cable type Paired with shielding Impedance (95 ... 140 Cable resistance/cross−section £ £ Cable length 300 m 70 m /m / 0.25 …...
- Seite 31 Electrical installation LDCDS−MC−CAN2 DE/EN 3.0...
- Seite 32 © 05/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
