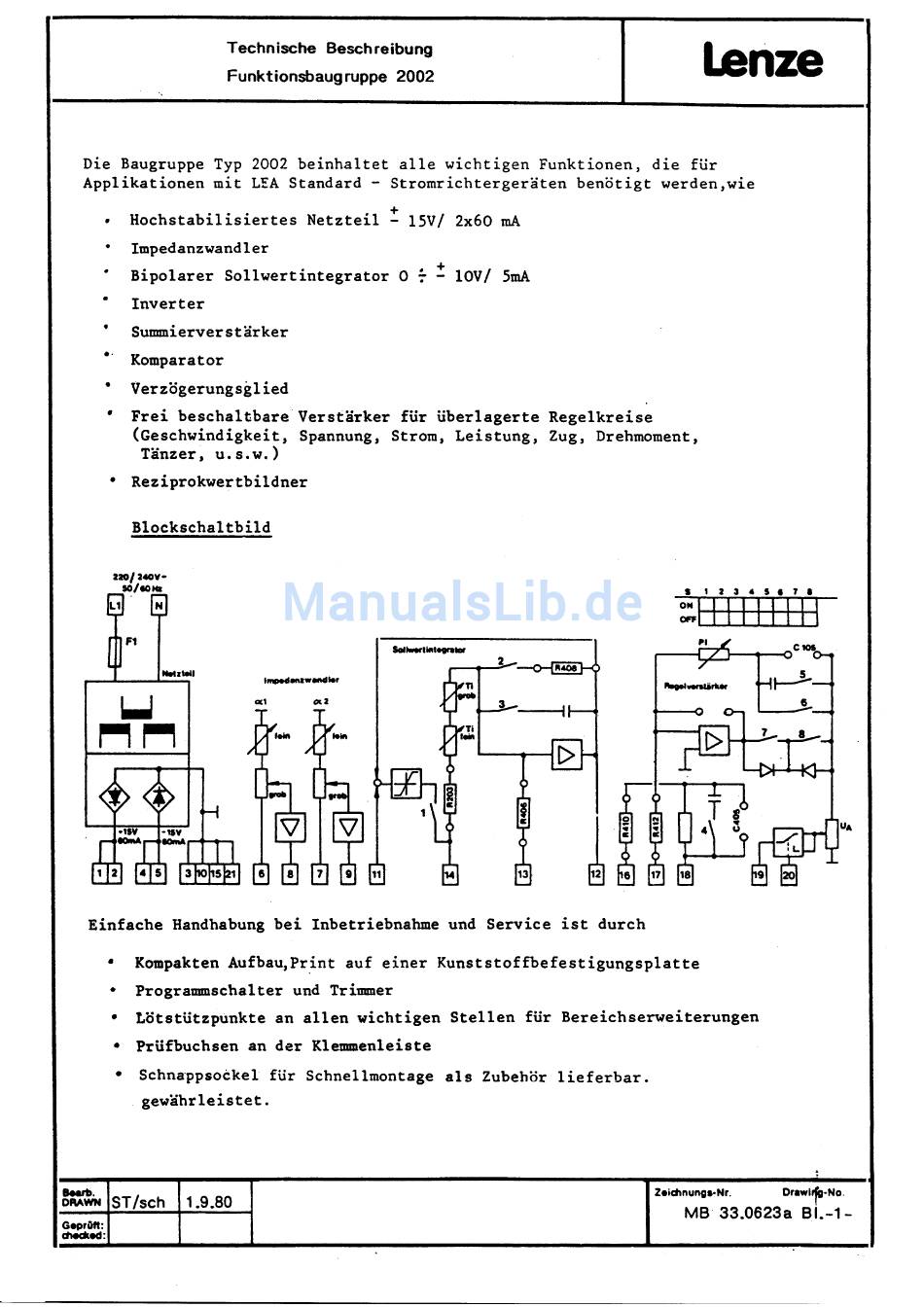

Technische Beschreibung
Funktionsbaugruppe 2002
Die Baugruppe Typ 2002 beinhaltet alle wichtigen Funktionen, die für
Applikationen mit LEA Standard
• Hochstabilisiertes Netzteil
• Impedanzwandler
• Bipolarer Sollwertintegrator 0 ~
• Inverter
Suimnierverstärker
Komparator
• Verzögerungsglied
• Frei beschaltbare Verstärker für überlagerte Regelkreise
(Geschwindigkeit, Spannung, Strom, Leistung, Zug, Drehmoment,
Tänzer, u.s.w.)
• Reziprokwertbildner
Blockschal tb ild
Einfache Handhabung bei Inbetriebnahme und Service ist durch
• Kompakten Aufbau,Print auf einer Kunststoffbefestigungsplatte
• Frogrammschalter und Triimner
• Lötstützpunkte an allen wichtigen Stellen für Bereichserweiterungen
• Prüfbuchsen an der Klemmenleiste
• Schnappsockel für Schnellmontage als Zubehör lieferbar.
gewährleistet.
BWb
ST/sch 1.9.80
DRAWN
Geprüft:
Stromrichtergeräten benötigt werden,wie
—
+
15V! 2x60 mA
—
Imp.danzweAdIer
od
Lenze D& Co KG Aerzen, 3250 Hameln
Lenze Service GmbH,
Postfach 10 13 52, 31763 Hameln
+49 (0)51 54 / 82-0
10V! 5mA
I.enze
1 133 45g71
Pl ~1
dinungs.Nr. Drawhfg.No.
MB
33.0623a BI.-1-
1Z.i
