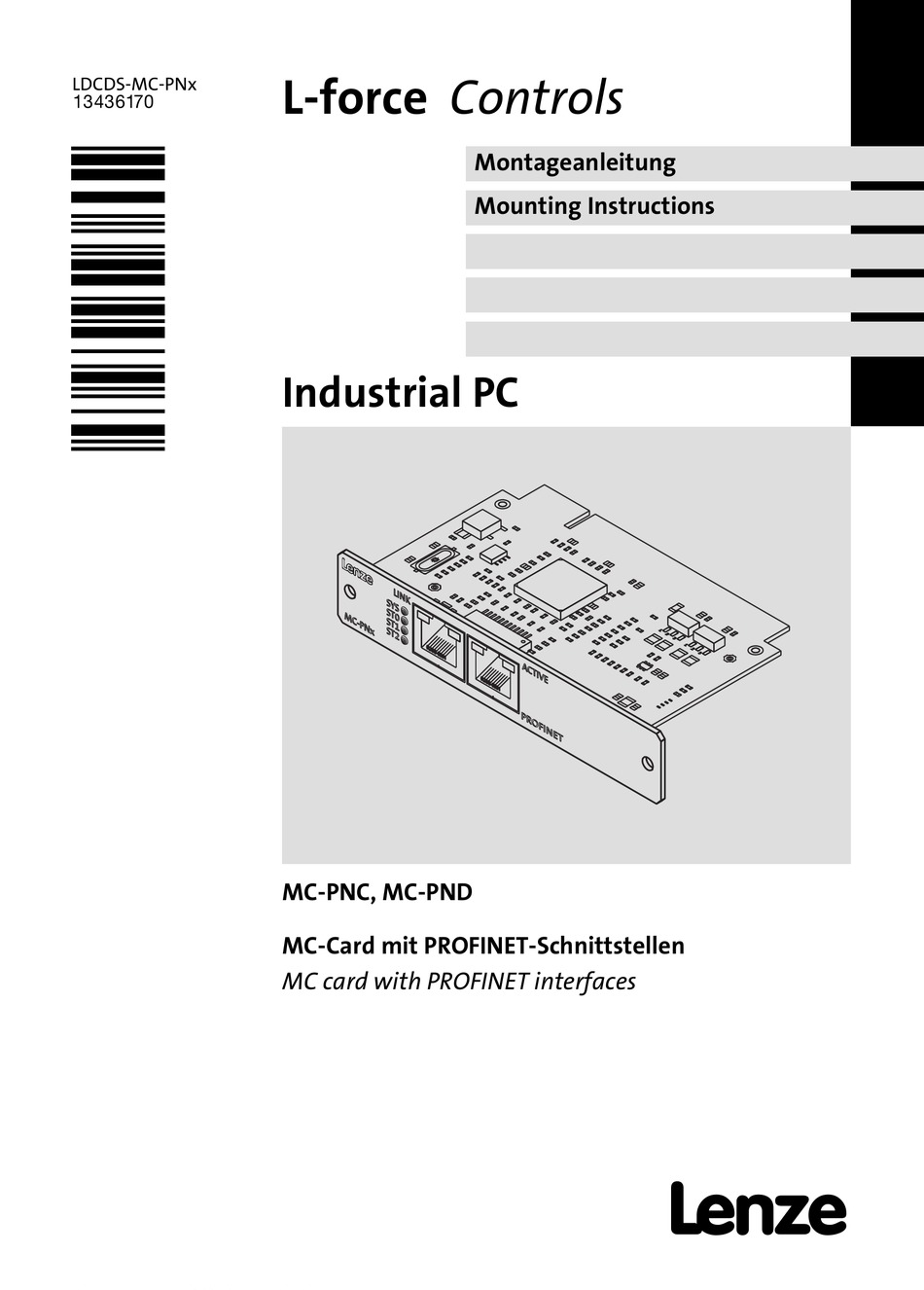

LDCDS−MC−PNx
.L^g
L−force Controls
Industrial PC
L I N
K
S Y S
S Y S
S T 0
S T 0
M C
S T 1
S T 1
- P N
x
S T 2
S T 2
R J
R J
S S
S S
- 5 3
- 5 3
8 1
8 1
MC−PNC, MC−PND
MC−Card mit PROFINET−Schnittstellen
MC card with PROFINET interfaces
Montageanleitung
Mounting Instructions
A C
T I V
E
R J
S S
- 5 3
8 1
P R
P R
O F
O F
I N
I N
E T
E T
l
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Lenze MC-PND
Inhaltszusammenfassung für Lenze MC-PND
- Seite 1 LDCDS−MC−PNx L−force Controls .L^g Montageanleitung Mounting Instructions Industrial PC L I N S Y S S Y S S T 0 S T 0 S T 1 S T 1 - P N S T 2 S T 2 - 5 3 - 5 3 T I V - 5 3...
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Seite 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−PNx DE/EN 2.0... -
Seite 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13261824 08/2008 TD29 Erstausgabe .L^g 05/2013 TD29 Allgemeine Überarbeitung Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache verwendet. -
Seite 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Seite 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Seite 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−PNx DE/EN 2.0... -
Seite 10: Übersicht
Produktbeschreibung Übersicht Übersicht L I N S Y S S T 0 S T 1 - P N S T 2 - 5 3 T I V - 5 3 MC−PNx−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Bussystem Status−LEDs Link−... - Seite 11 Produktbeschreibung Übersicht Farbe Zustand Bedeutung an MC−PNC Bedeutung an MC−PND grün Betriebssystem läuft gelb Blinkt mit 1Hz Fehler beim Bootvorgang Bootloader wartet auf Bootvorgang − Versorgungsspannung fehlt oder Hardware defekt Zusammen mit ST1 "rot Ein": Systemfehler: keine gültige Master−Lizenz Watchdog Timeout; Channel−, Generische oder Erweiterte Diagnose liegt vor Blinkt mit 2 Hz...
-
Seite 12: Identifikation
PND = PROFINET Device Version Bestimmungsgemäße Verwendung Die MC−PNC und MC−PND sind Einsteckkarten zur Anbindung eines Lenze−Gerätes an ein PROFINET−System. Während die Device−Anschaltung (MC−PND) dazu dient, das Gerät als Teilnehmer unter ei- ner PROFINET−Steuerung anzusprechen, dient die Controller−Anschaltung (MC−PNC) dazu, selbst eine Steuerung auf Basis von PROFINET herzustellen. -
Seite 13: Technische Daten
Technische Daten Allgemeine Daten Technische Daten Allgemeine Daten MC−PNC, MC−PND Konformität, Approbation, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten... -
Seite 14: Kommunikationsdaten
Technische Daten Kommunikationsdaten Kommunikationsdaten MC−PNC (Controller) E/A−Daten Konfigurierbar bis max. 5760 Byte Eingang Konfigurierbar bis max. 5760 Byte Ausgang Daten−Transport Ethernet Frames Kommunikation PROFINET IO−RT – zyklisch und azyklisch Azyklische Daten Read, Write, Record: max. 1 KByte/Request Alarme Funktionen Zyklische Prozessdaten Gepufferter host−kontrollierter Datenaustausch von zyklischen Daten Minimale Zykluszeit: 1 ms... - Seite 15 Technische Daten Kommunikationsdaten MC−PND (Device) E/A−Daten Konfigurierbar bis max 1024 Byte Eingang Konfigurierbar bis max 1024 Byte Ausgang Kommunikation PROFINET IO−RT – VLAN− und Priority−Tagging – zyklisch und azyklisch Funktionen zyklische Prozessdaten azyclische Lese− und Schreibabfragen Prozess− und Diagnosealarm: 200 Byte Context Management über CLRPC Generische Diagnose, Channel−Diagnose, Erwei- terte Channel−Diagnose: 200 Byte...
-
Seite 16: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Seite 17 Elektrische Installation Montage ‚ L I N S Y S S T 0 S T 1 - E T - P N S T 2 R JS R JS S -5 S -5 L I N T I V R JS R JS S -5...
- Seite 18 Elektrische Installation Verdrahtung Beschreibung Anschlusstyp Kabeltyp Anschluss Ethernet Pin 1: TX+ Pin 2: TX− Netzwerkkabel CAT5 Pin 3: RX+ S/UTP oder CAT5e Pin 4: Term1* RJ45−Buchse S/FTP (empfohlen), Ka- Pin 5: Term1* bellänge max. 100 m Pin 6: RX− Pin 7: Term2** Pin 8: Term2** MC−PNx−003 Gebrückt und zu PE über RC−Glied terminiert...
-
Seite 19: Konfiguration
System neu aufgesetzt werden soll. Den "cifX Device Driver" und die zugehörige Dokumentation finden Sie auf der DVD "PC based Automation" oder im Internet unter www.Lenze.com im Bereich "Services & Downlo- ads". LDCDS−MC−PNx DE/EN 2.0... - Seite 20 Konfiguration Windows XP X So gehen Sie bei der Installation des Gerätetreibers vor: 1. Schalten Sie nach der Montage der Kommunikationskarte den IPC ein. Das Betriebssystem erkennt die neue Hardware und der "Assistent für das Suchen neuer Hardware" startet. 2. Wählen Sie Software von einer Liste oder bestimmten Quelle installieren. 3.
- Seite 21 Konfiguration Windows XP X So gehen Sie bei der Konfiguration des Gerätetreibers vor: 1. Starten Sie das "cifX Driver Setup Utility": â – Öffnen Sie die Windows −Systemsteuerung. – Wenn Sie die "klassische Ansicht" eingestellt haben, klicken Sie dort doppelt auf den Eintrag cifx Setup.
- Seite 22 Konfiguration Windows XP 2. Weisen Sie dem Kommunikationskanal 0 (CH#0) die busspezifische Firmware−Datei – Öffnen Sie im Objektbaum den Ordner Active Devices und den (Unter−)Ordner der Kommunikationskarte (z. B. cifX0 ( )), die Sie konfigurieren möchten. – Klicken Sie dort auf den Kommunikationskanal, dem Sie eine Firmware−Datei zuweisen möchten.
-
Seite 23: Windows Ce
Konfiguration Windows CE Windows CE Hinweis! Für die Nutzung der Kommunikationskarte in eigenen Anwendungen wird zur Zeit keine spezielle Unterstützung angeboten. Projektspezifisch ist jedoch eine Offenlegung möglich. Bitte wenden Sie sich an Ihre zuständige Vertriebszentrale. LDCDS−MC−PNx DE/EN 2.0... - Seite 24 Konfiguration Windows CE LDCDS−MC−PNx DE/EN 2.0...
